네, 안녕하세요.

열교환기 문제는 여러 형태로 계산하다보니 저도 가끔 헷갈리는 부분이 있습니다.

1)514페이지 38번

해당 문제는 영상을 확인해보니 헷갈리게 설명을 했네요.

좀 더 이해하기 쉬운 설명으로 재촬영 예정입니다.

코일 가로길이 1m에 0.688m²이라서 2.2m²의 정면면적에 해당하는 코일의 가로길이는 약 3.2m 정도라고 생각하면 될 듯 합니다.

문제에서는 가로길이 3.2를 구하는 것인지 18본을 곱하여 정면면적에 대한 전체길이 57.56m를 구하라는 것인지 구분이 명확하지 않아 전체길이를 구하는 것으로 해설하였습니다.

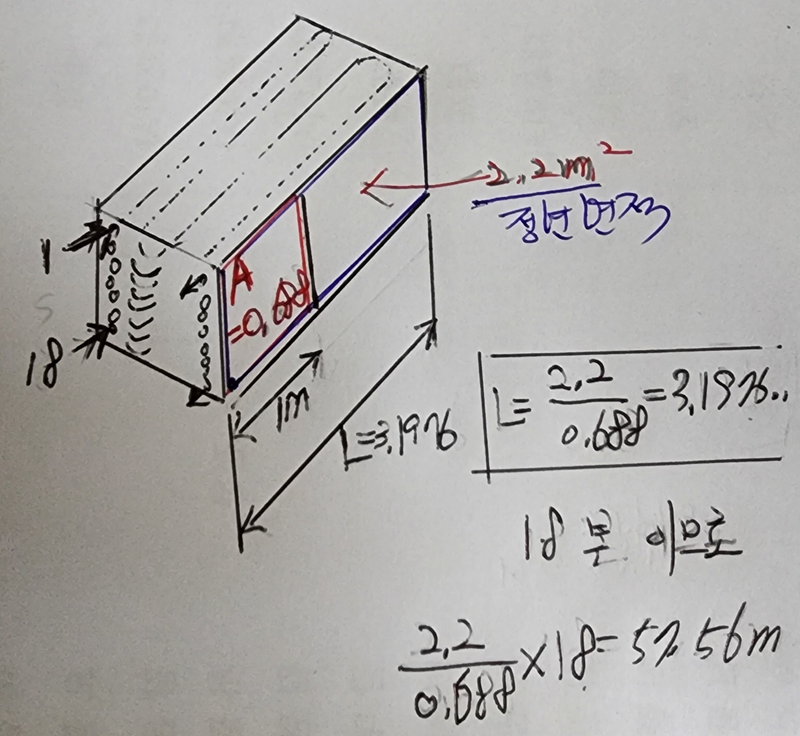

결과 값을 갖고 그림을 그리면 다음과 같습니다. (그림 참조)

2) 515~516페이지 39번 문제

물과 증기의 열교환이므로 열통과율에 대한 면적은 관의 전체 표면적이 되므로

필요한 표면적은 3.93626m² 가 되고 지름 24mm의 둘레길이 0.07536m와 배관의 길이의 곱이 3.93626m² 이 되야 하므로 배관의 길이는 약 52m가 되고

1m 가로길이 코일이 4pass이므로

1m×4패스×본수=52m 가 되야 하므로 본수는 13본이 됩니다,

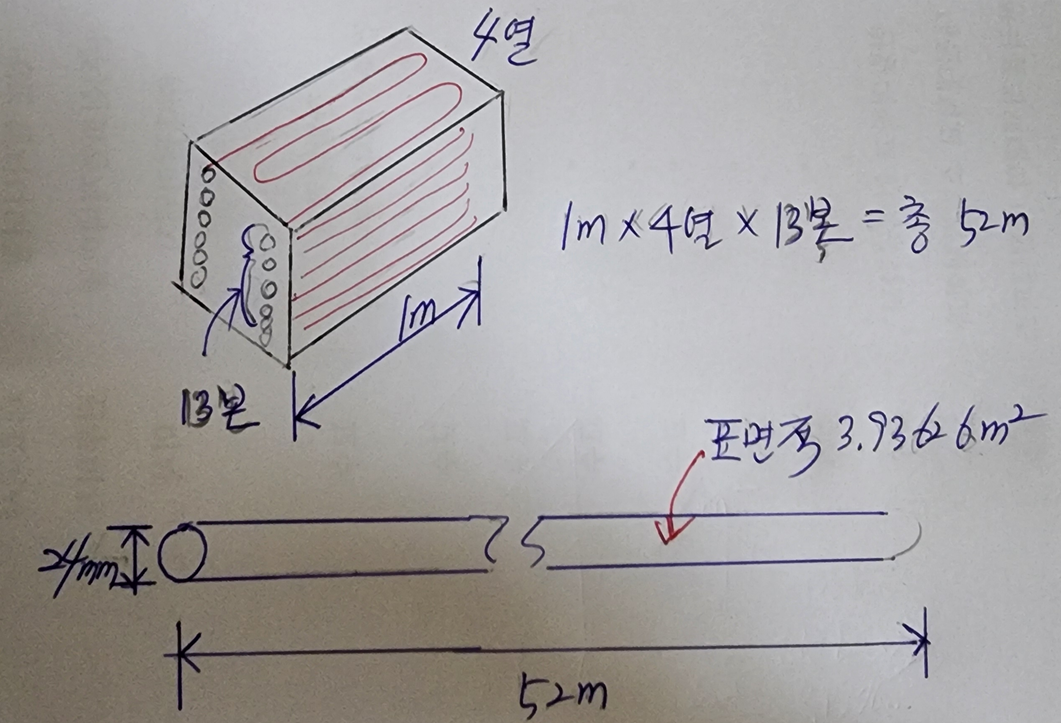

결과 값을 가지고 그림을 그리면 다음과 같습니다.(그림 참조)

39번 문제에서

13.05에서 0.5 버리고 13본을 선택하는 것으로 해석을 한 부분은

문제의 조건에 따라 달라 질수 있습니다.

하여 26년판은 반올림 하여 정수로 구하는 것으로 조건을 변경했습니다.

실무에서는 어떤 범위에 따라 정수로 선택 합니다.

따라서 최근 문제도 결과값으로 본수 결정 범위표에서 찾아 정수로 구하게 문제가 출제되고 있습니다.
