네, 안녕하세요.

문제 제보해 주셔서 오히려 감사합니다.

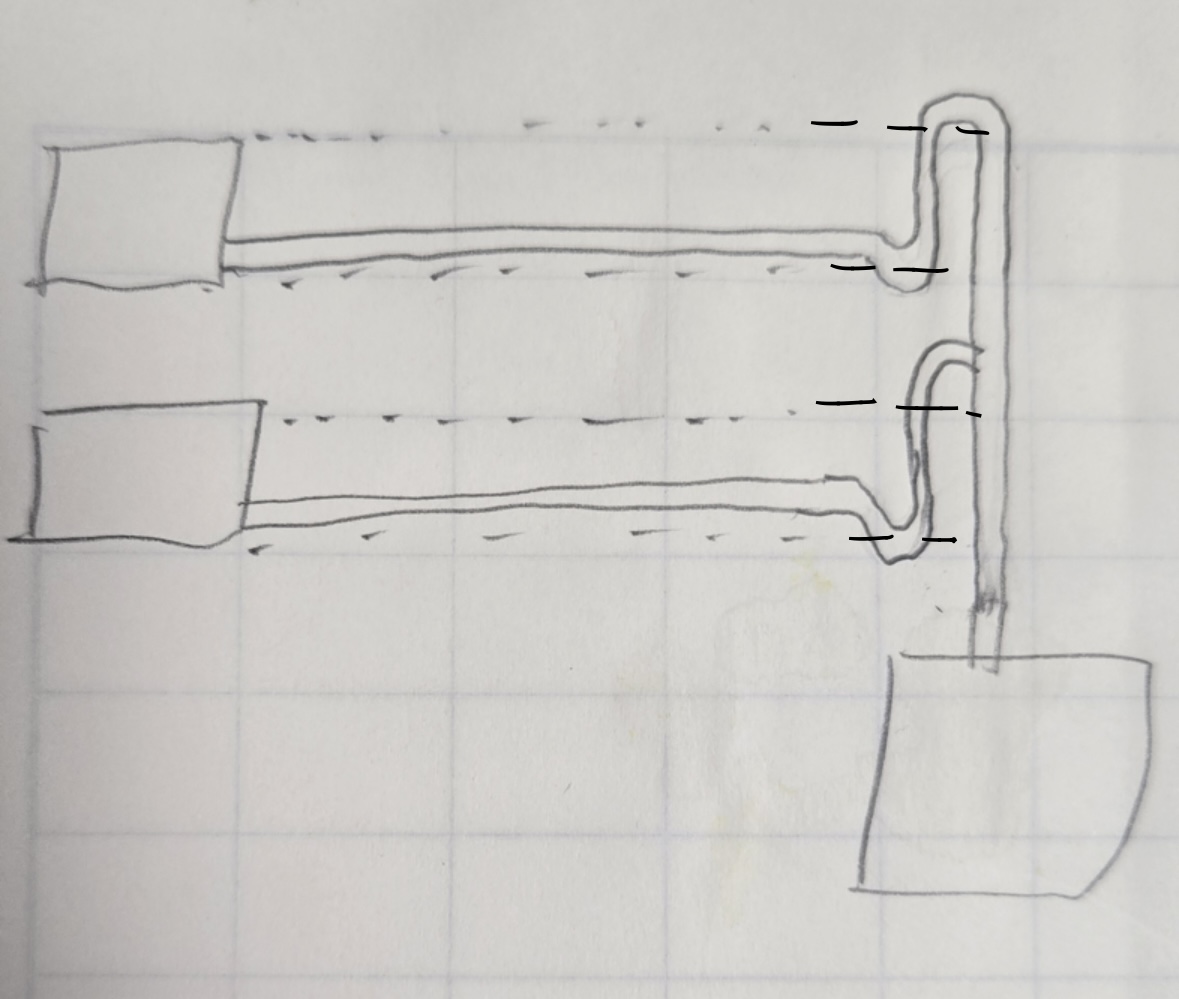

1번 질문 ) 증발기 하한선과 상한선으로 잘 표현해주셨는데 왜 압축기까지 선을 끌고가셨을까요ㅜㅜ

  증발기에서 바로 하부 오일 트랩을 쓰는것이 일반적인 표현이지만 문제의 요지는 맞게 표현했으니 정답으로 인정되었으면 좋겠네요.

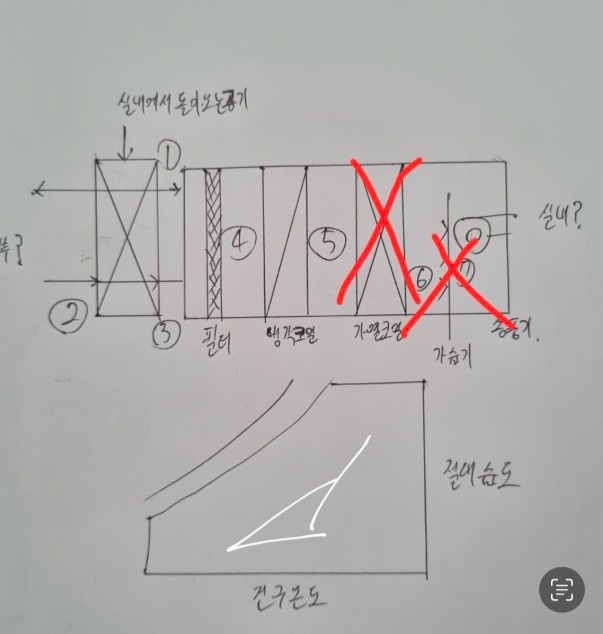

2) 해당그림이 맞다면 배기와 외기를 포함하여 그린 열교환기 표현은 코일처럼 박스로 표현했지만 전열교환기입니다.

  예열기나 예냉기라면 외기측에만 표현 합니다.

  전열교환기를 사용하지 않는다는 조건이 없었다면 외기점2와 4혼합실 중간에 3번 전열교환 된 점이 표현되야 합니다.

  2,3번을 같은 포인트로 그리신 분들이 많은데 전열교환기를 사용중지 했다는 조건은 의건이 나뉘는 부분이라 확인중에 있습니다.
