네, 안녕하세요.

덕트 적용문제에서 두 문제의 계산방법이 다르기 때문입니다.

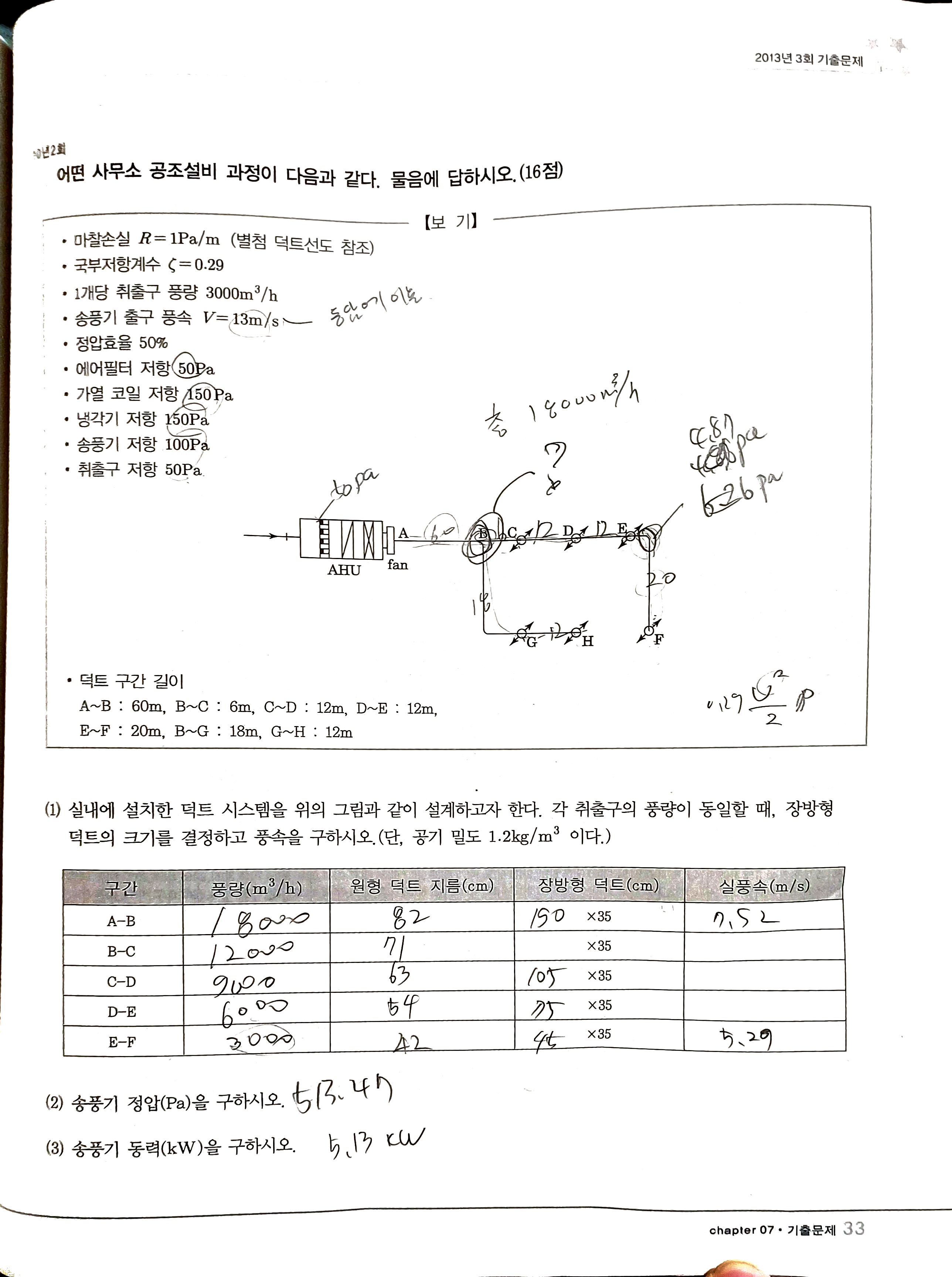

33페이지는 분기부에서 국부저항계수를 적용하는 부분에서는 입구측 속도를 적용해야 하므로 A-B구간의 속도를 적용한 것이며

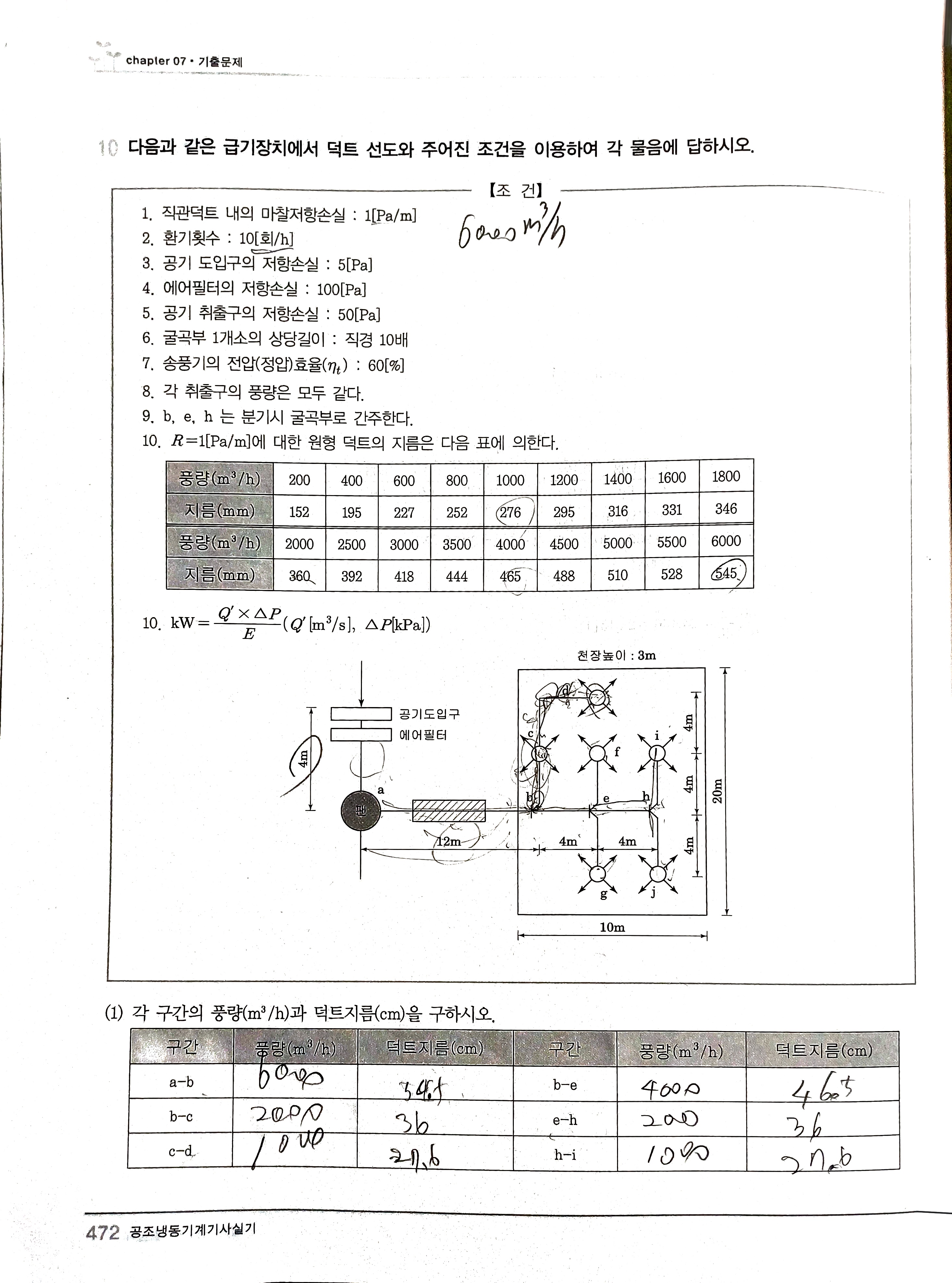

472페이지는 국부저항계수를 적용하는 것이 아닌 해당 분기 구간을 굴곡부로 해석해야 하기 때문에 분기되는 풍량에 따른 원형덕트경을 적용해서 b-c 풍량의 원형덕트경에 해당하는 굴곡부로 간주한 것입니다.

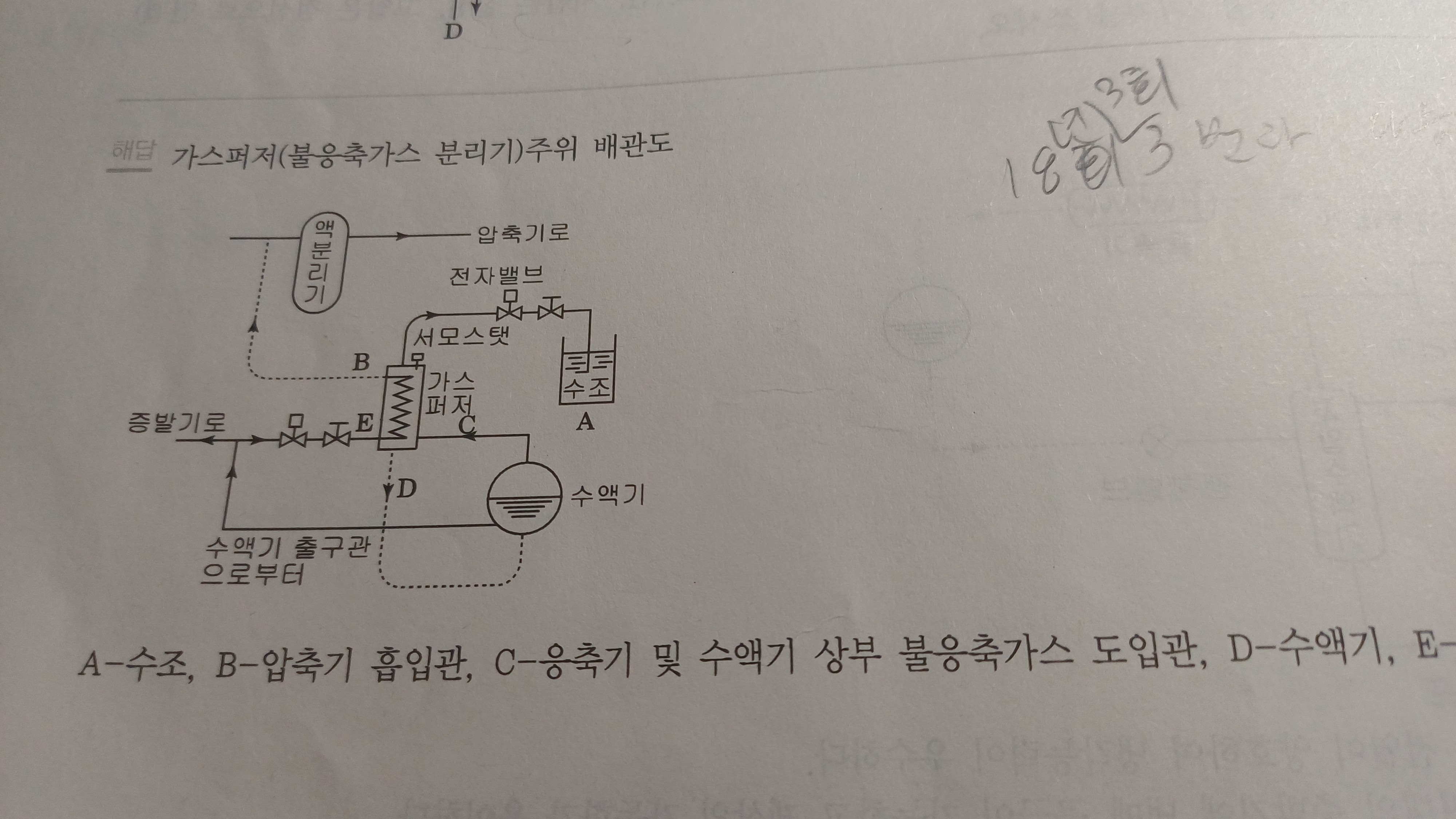

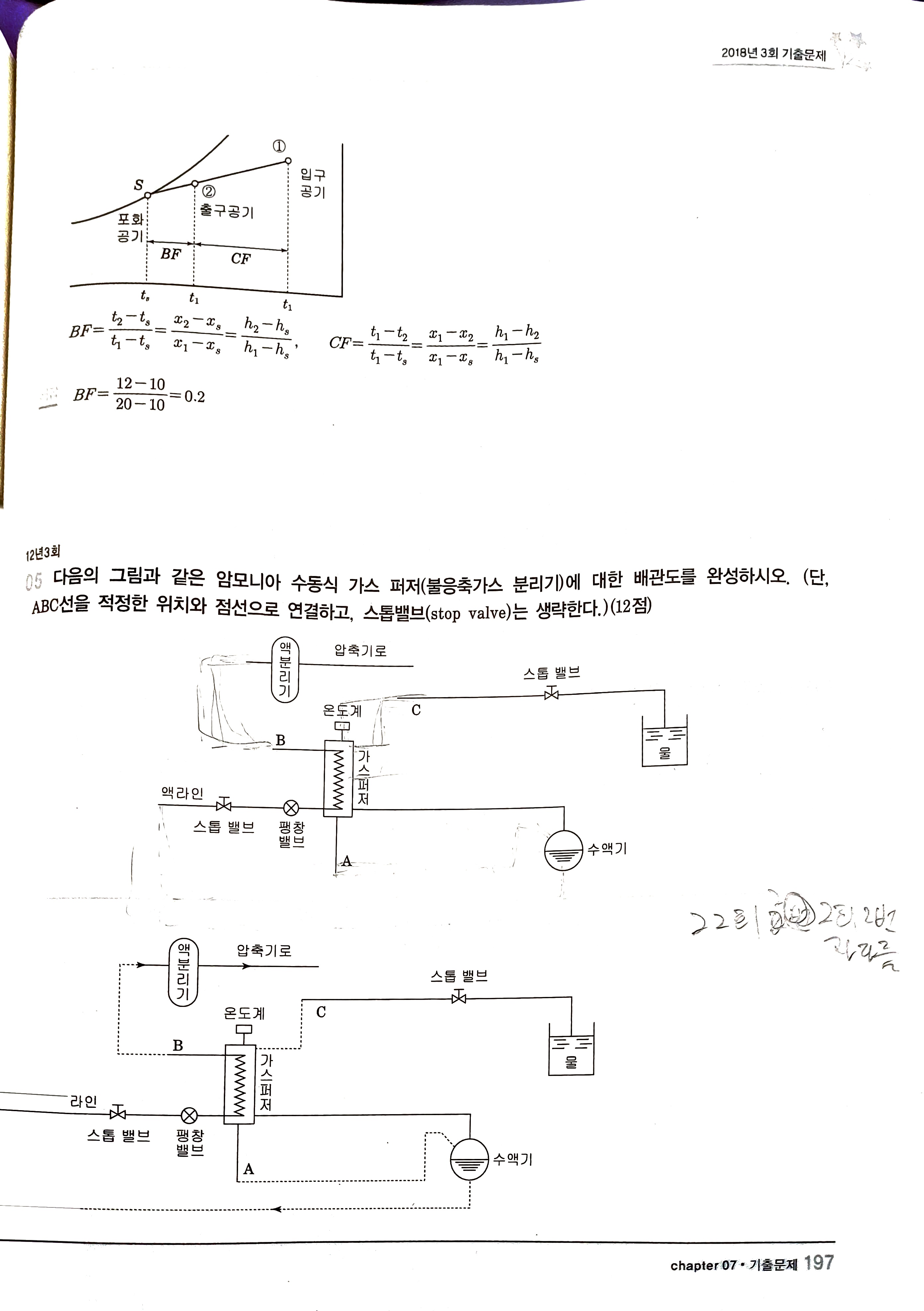

22년 2회 2번의 수액기 연결은 계통도로 수액기로 가는 흐름을 보여주는 것이기 때문에 아래에 접속했는데

만약 그리는 문제가 나온다면 수액기 상부에 들어가는 것으로 그리시기 바랍니다.
