네, 안녕하세요.

다른 층에 있는 두 대의 증발기에서 증발한 냉매가 아래층에 있는 압축기로 회수될 때 증발기 하부의 오일트랩과 역루프(증발기 상부보다 높게 배관)배관을 통해 오일이나 냉매액이 역류하지 않고 회수하는 배관을 해야 하는데

위층 증발기의 냉매나 오일이 아래층 증발기로 유입되지 않게 조치를 취해야 해서 기존 그림을 표현하였는데

이번 복원 자료 검토 중 상기와 같이 표현 한 전공서적이 많아 굳이 기존 그림처럼 그릴 필요가 없는거 같아 간단히 도시하였습니다.

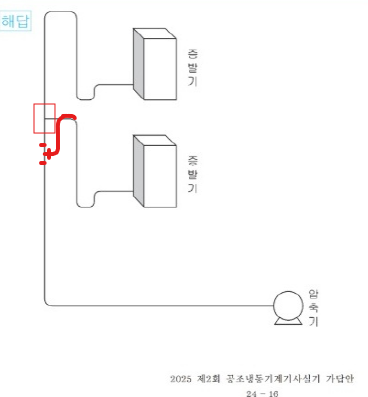

 아래 그림은 공조편람의 문제에 대한 배관예시도가 됩니다. 참고하시기 바랍니다.
