이전 질문 링크 :  https://engineer.inup.co.kr/post/read.jsp?id=162371&layout=&s_module=

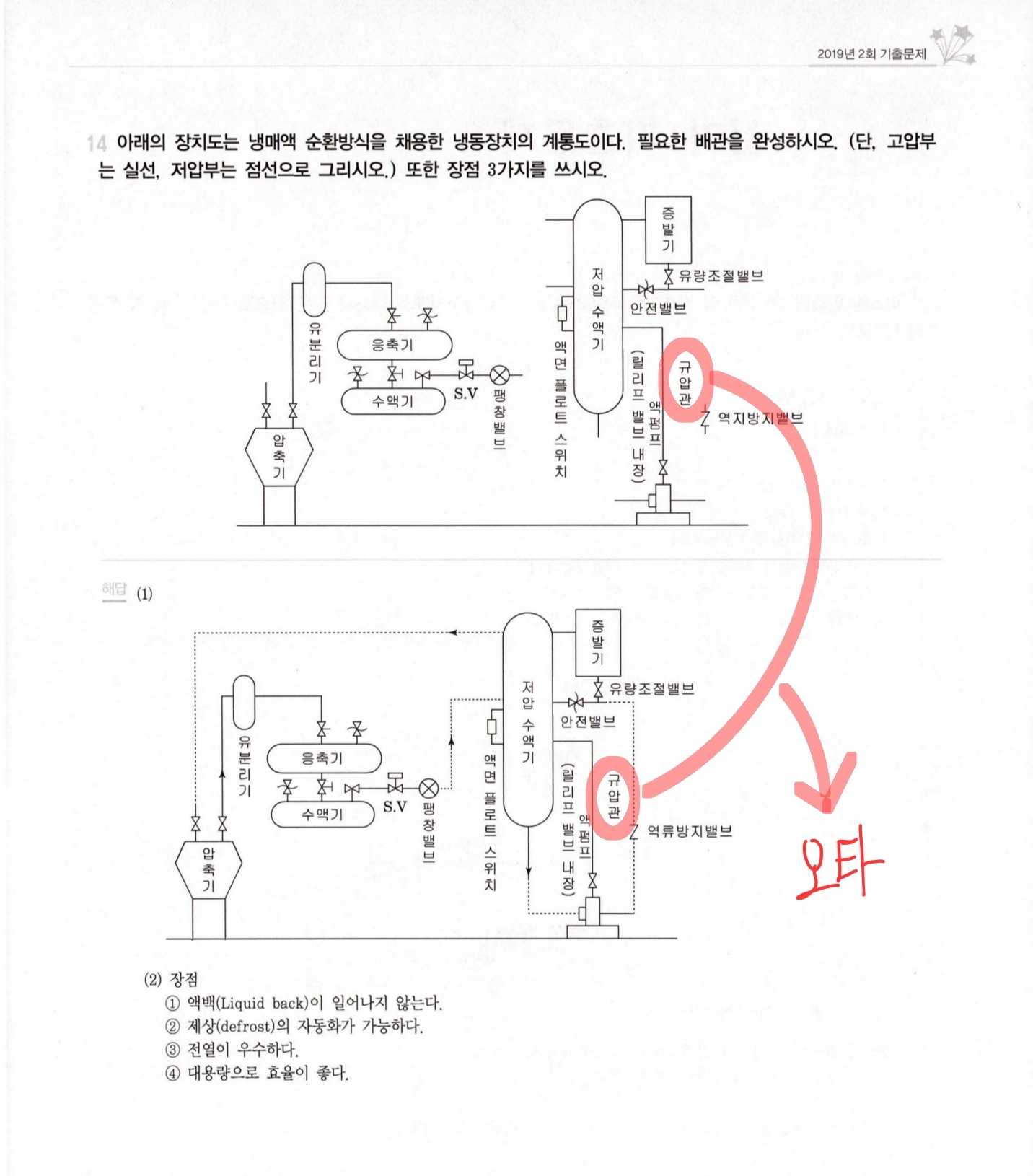

0. 문제 및 해설

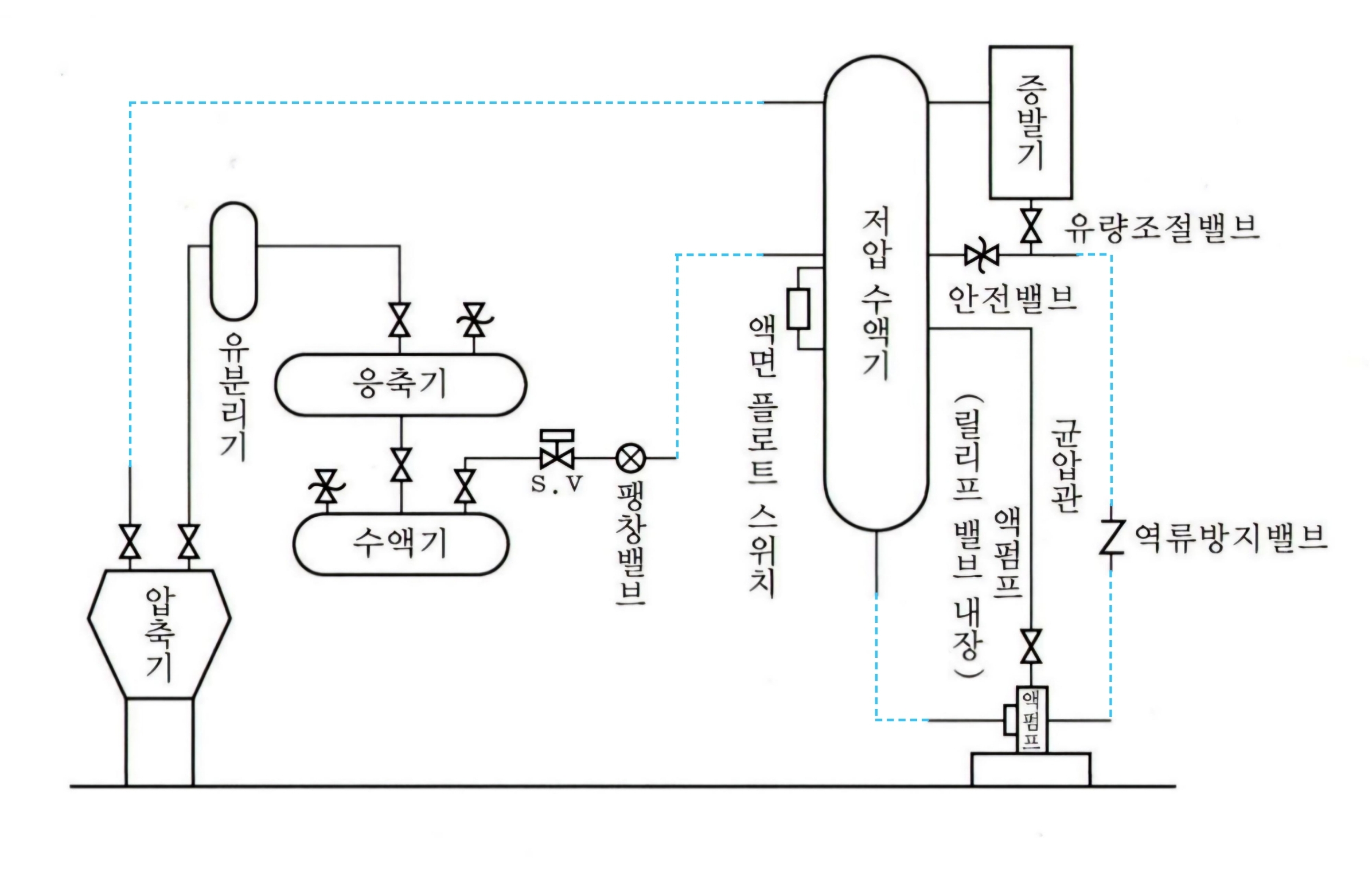

1. 배관도를 완성하면 아래와 같이 되는 것으로 알고 있습니다.



저압부 점선 ( 파란색으로 표기)









2.  계통도의 흐름과 별개로 장치에 대해서 궁금한게 있는데



(1) 냉매액 강제순환식 냉동장치 = 액순환식 증발기 같은 표현



이라 할 수 있나요?



그리고 여기서 증발기는 만액식 증발기 인가요?



아니면 만액식 증발기이거나 건식이거나 상관없고



저압수액기 + 액펌프로 "액순환식" , "강제 순환식", "액순환식 증발기"로  구분하는건가요?

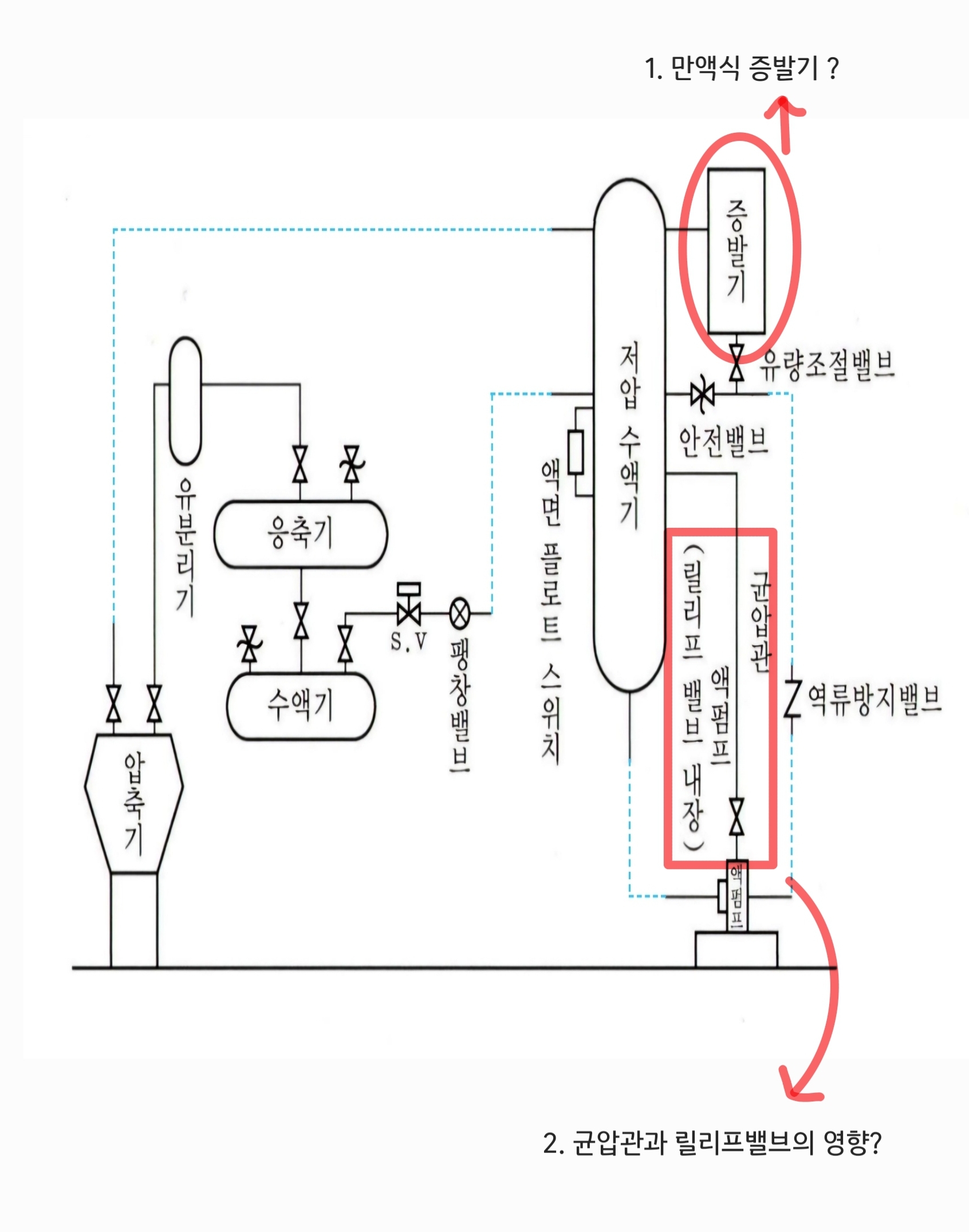

(2 ) 균압관과 릴리프 밸브는 생략(?)하고 문제를 내도 무방한걸로 알고 있습니다.



다만 따로 이 문제에서 표기한 만큼 어떤  역할을 하나요?

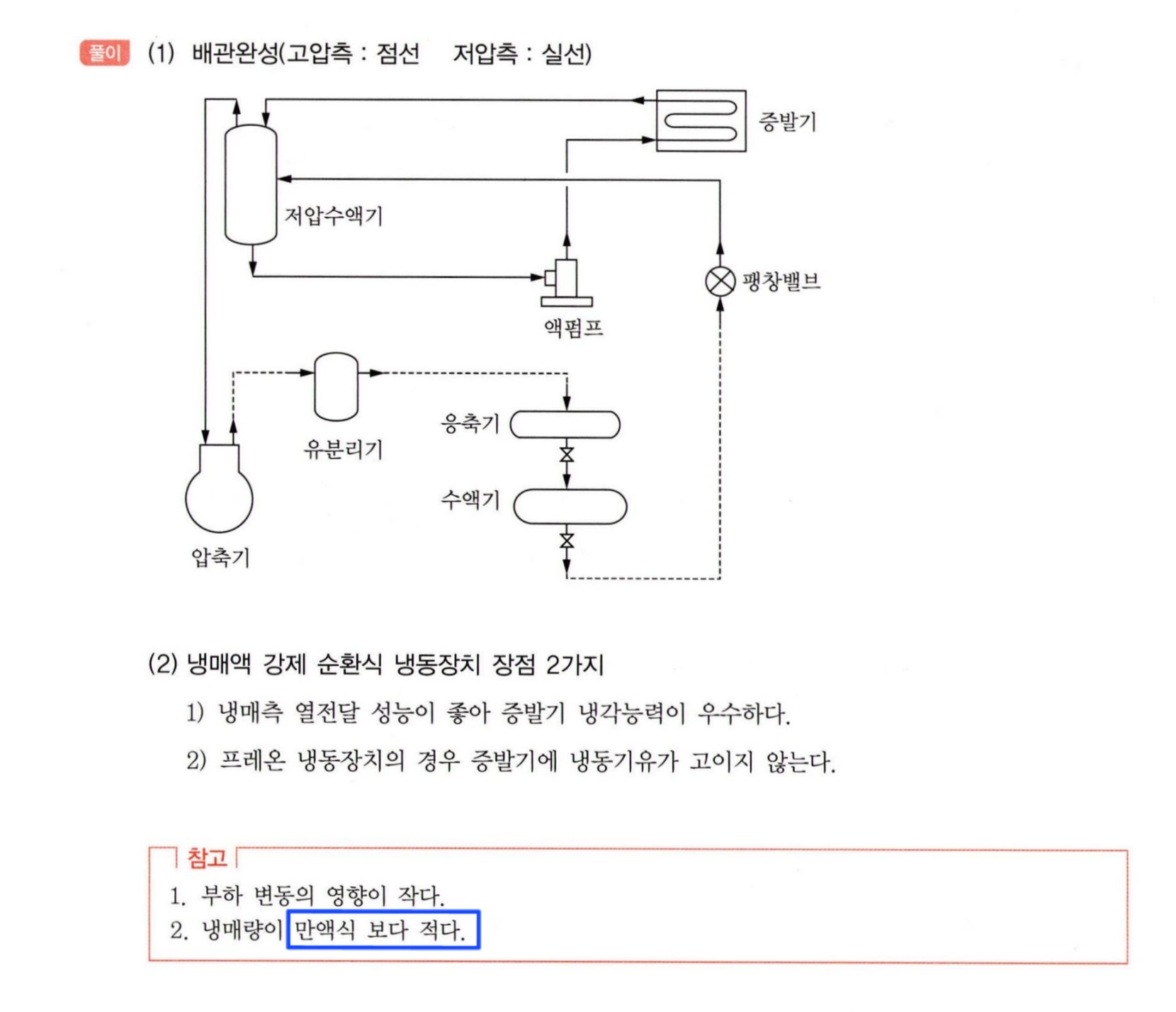

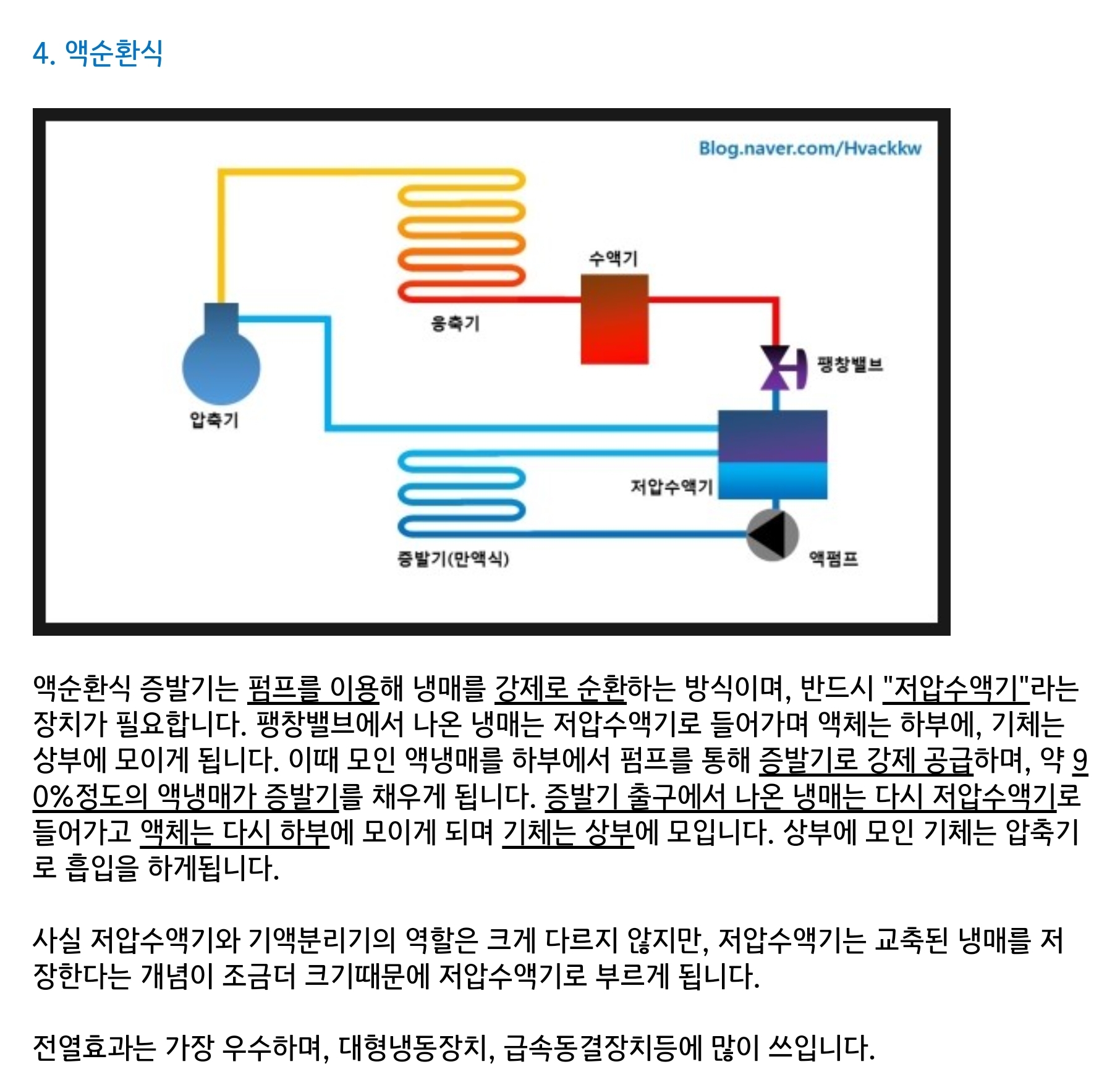

3.  (1) 질문의 연장선일 수도 있는데요. 아래 이미지의 개념정리에서는



만액식 증발기로 표현했는데 바로 아래의 해설에서는 "만액식 보다 적다" 라고



만액식 증발기와 구별하는 것과 같은 표현이 있어서요.



만액식이 아니라 건식증발기인 것일까요?
