네, 안녕하세요.

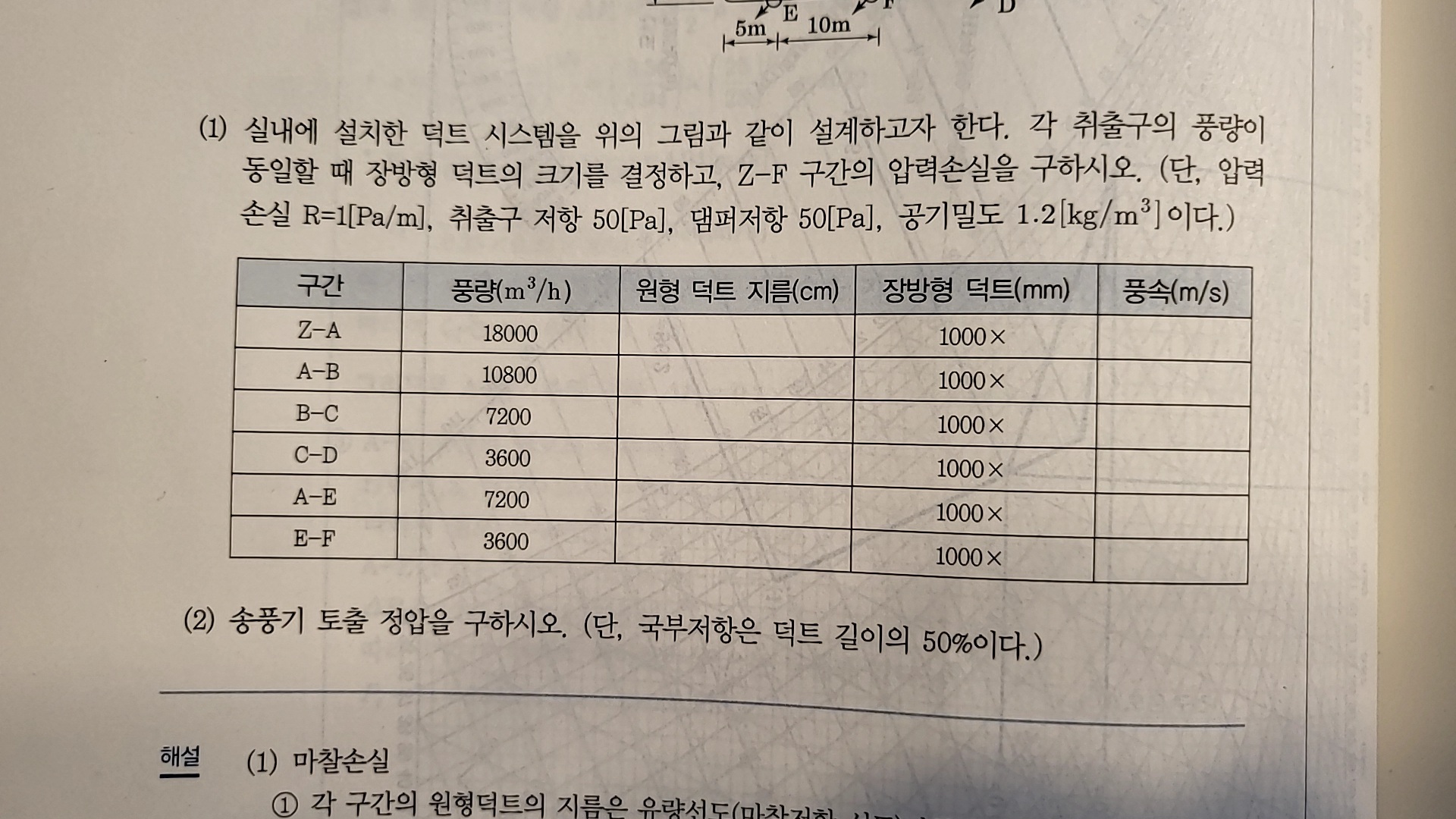

1) 네, 하위 문제가 장방형 덕트의 풍속을 구하여 분기손실 구하는 문제면 별도 조건이 없어도 장방형 덕트 실풍속이 출제자의 의도일 수 있습니다.
2) 보통 송풍기에서의 동압을 구할 때 취출덕트에서의 실속도가 아닌 실제 송풍기 출구에서의 속도를 적용합니다. 조건이 없을 때는 취출덕트의 전 풍량과 면적으로 실풍속을 적용하게 됩니다.
3) 이 부분은 조건이 구체적이지 않다면 이전에는 원형덕트에서 구하라고 하였는데 최근 출제자의 의도는 장방형일것 같아 장방형에서 구하는 것이 좋습니다.

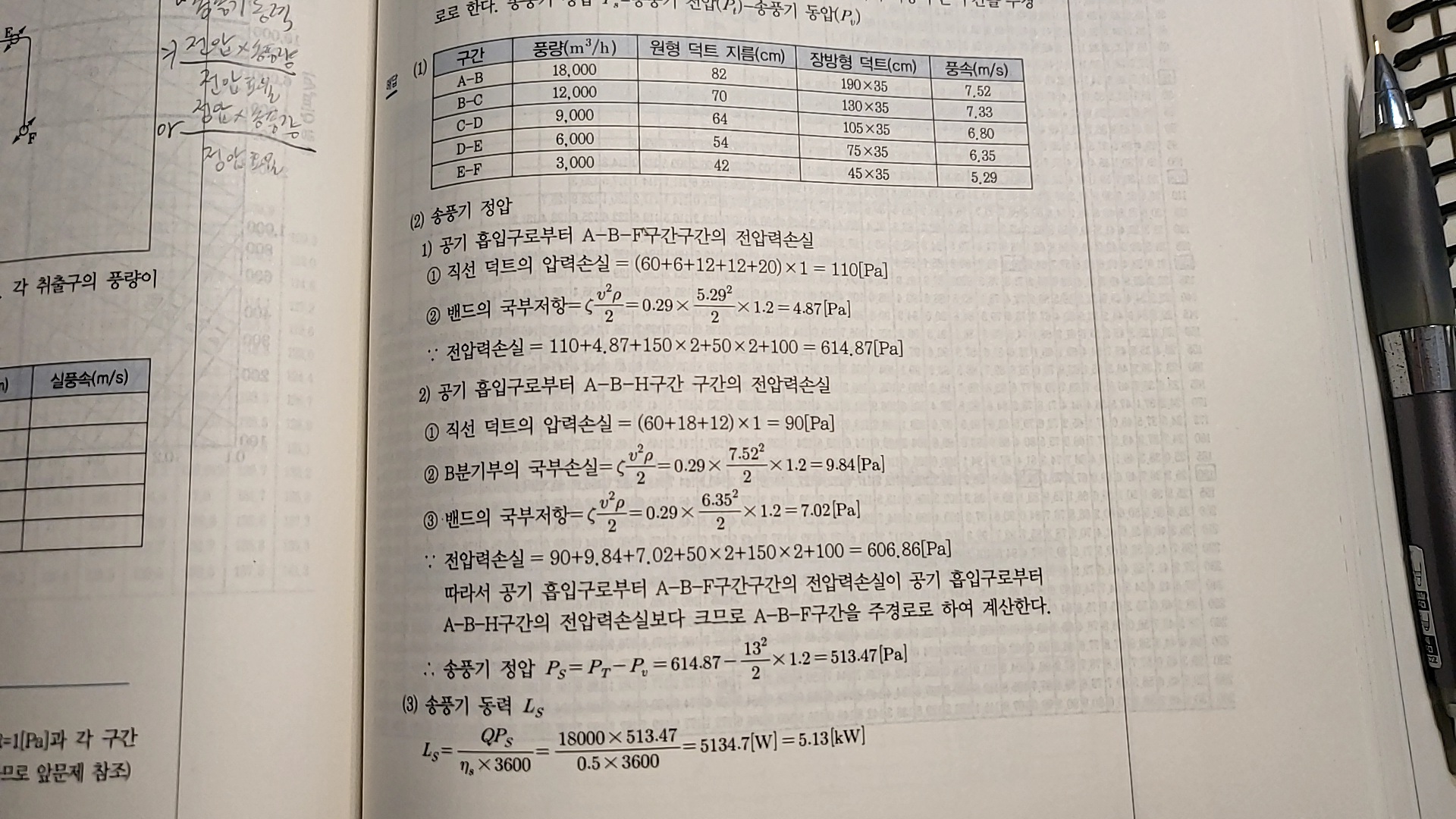

4) 388 페이지 송풍기 동압은 조건에 송풍기 출구 풍속 13m/s 가 주어졌고 송풍기 출구 풍속 우선 적용이며 만약 조건이 없었다면 취출 덕트 풍속으로 하게 됩니다.
부연 설명
이 문제는 본문(384페이지)에서의 해석과 18년3회 기출에서의 해석을 달리 하였습니다.
조건도 주어지고 문제 해석도 다른 관점이 됩니다.
본문의 해석은 이전 문제로 실제 모범답안이 원형덕트에서의 풍속인지 장방형에서의 풍속인지 애매한 부분이었습니다. 보통은 특별한 명시가 없으면 원형덕트에서 구하였는데 장방형 덕트 규격이 있으니 장방형으로 구해야 한다는 의견도 있습니다.
따라서 최근 기출이나 복원은 좀 더 구체적으로 조건을 제시하고 있습니다.
해당 문제가 표만 있고 아래 풀이과정 란이 없었다면 원형덕트에서 구하는 조건이 될테고
풀이과정 란이 있었다면 속도 구하는 풀이를 해서 장방형에서 구해야 하는 출제자의 의도 였을수 있다는 것입니다.
이 문제는 이렇게 애매한 부분이 있어서 수험생들이 자주 질문하는데 아쉽게도 명쾌한 답을 드리기는 어렵습니다. 이점 양해바랍니다.
문제와 답안이 공개되지 않다보니 정확한 문제복원이나 출제자의 의도를 파악하기 어렵습니다.
이하 또 궁금한 사항이 있으시면 언제든 질문 바랍니다.
｜
｜
｜
｜
｜
