0. 문제









펌프를 기준으로 서징현상에 아래의 내용으로 이해한 내용이 맞는지 문의 드립니다.











1. 펌프, 수조, 토출측에 개도율 조절 밸브가 있을 경우,

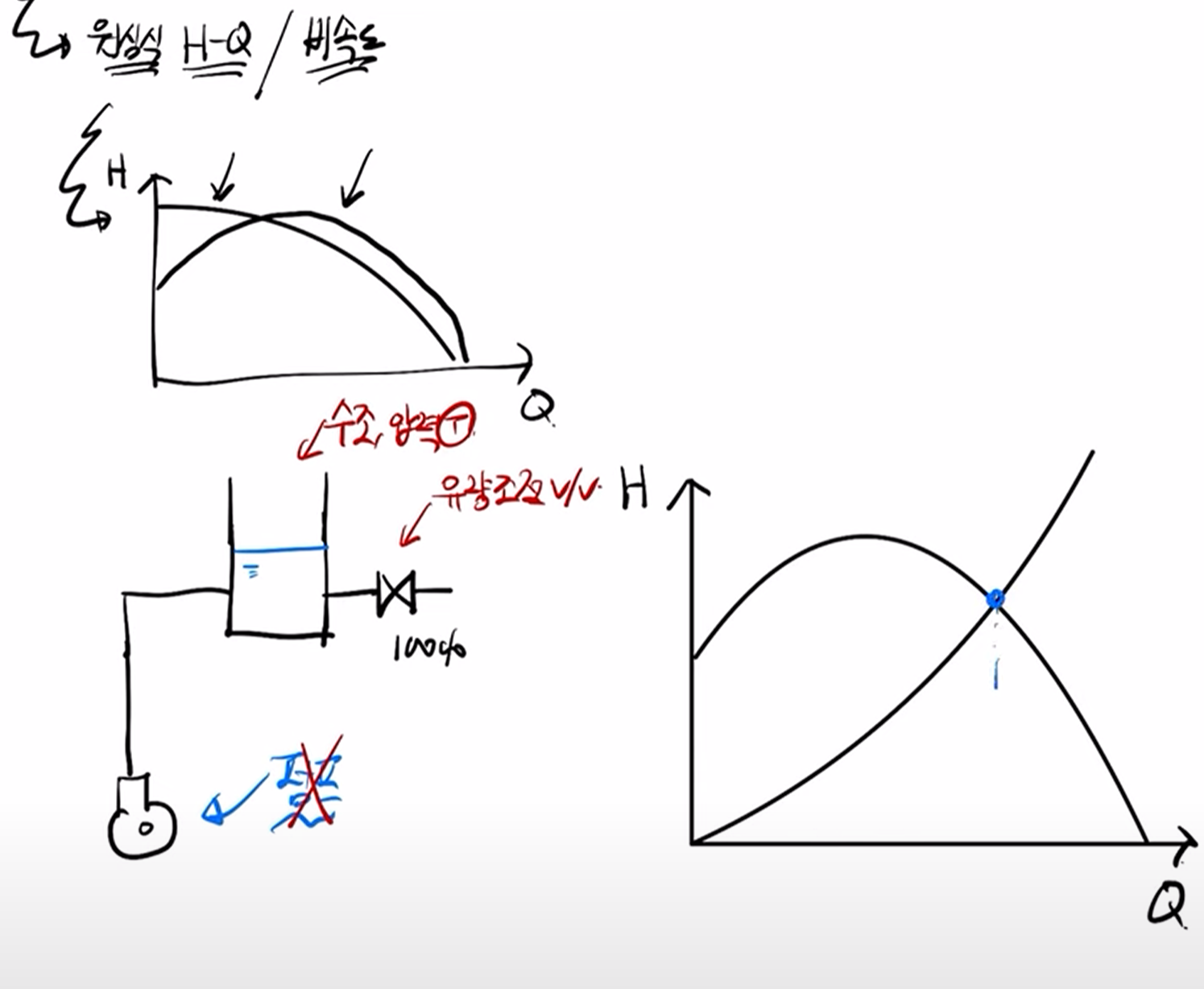

개도율 100%일 경우의 특성곡선

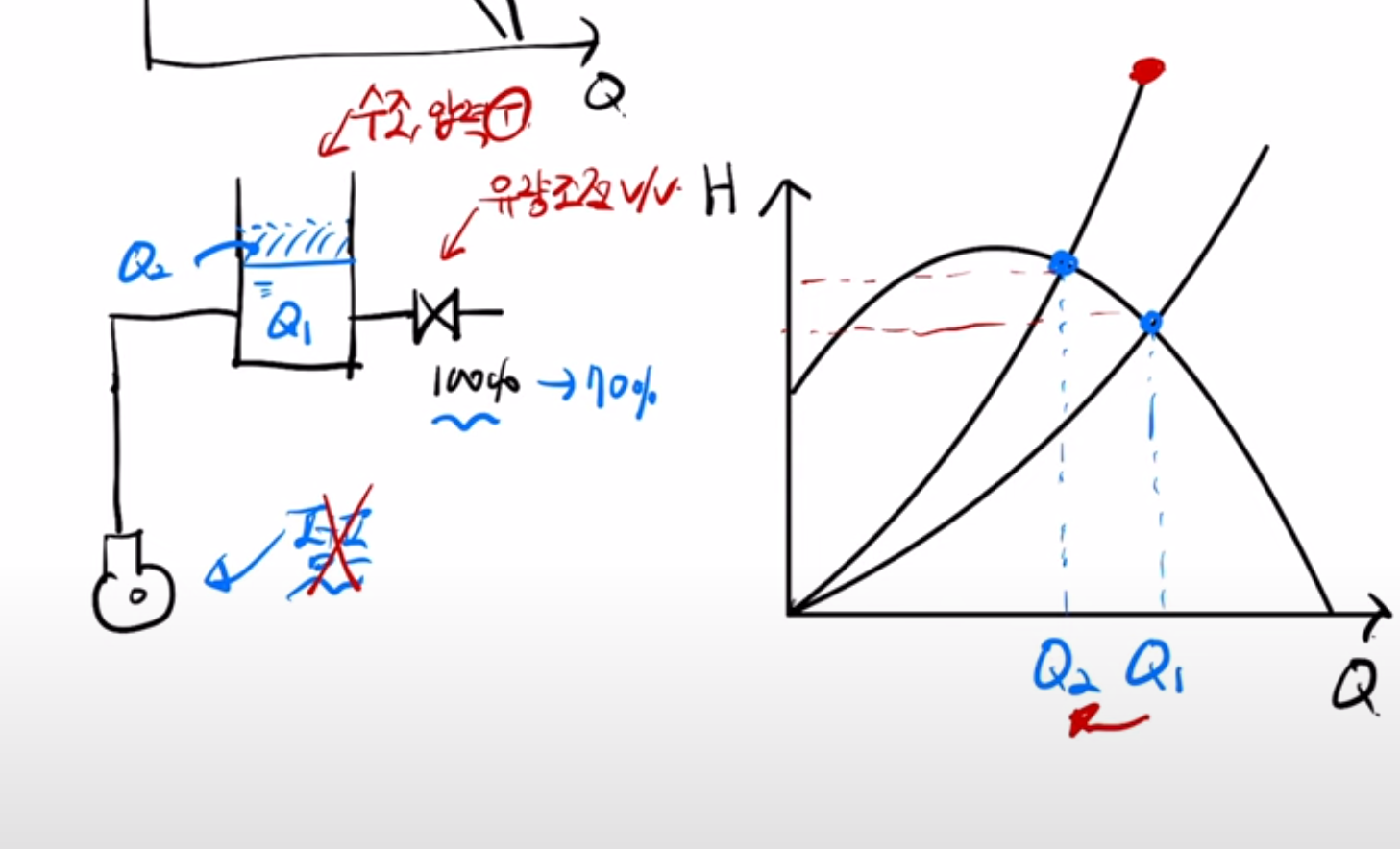

2.  토출측 밸브 개도율 70%일 경우

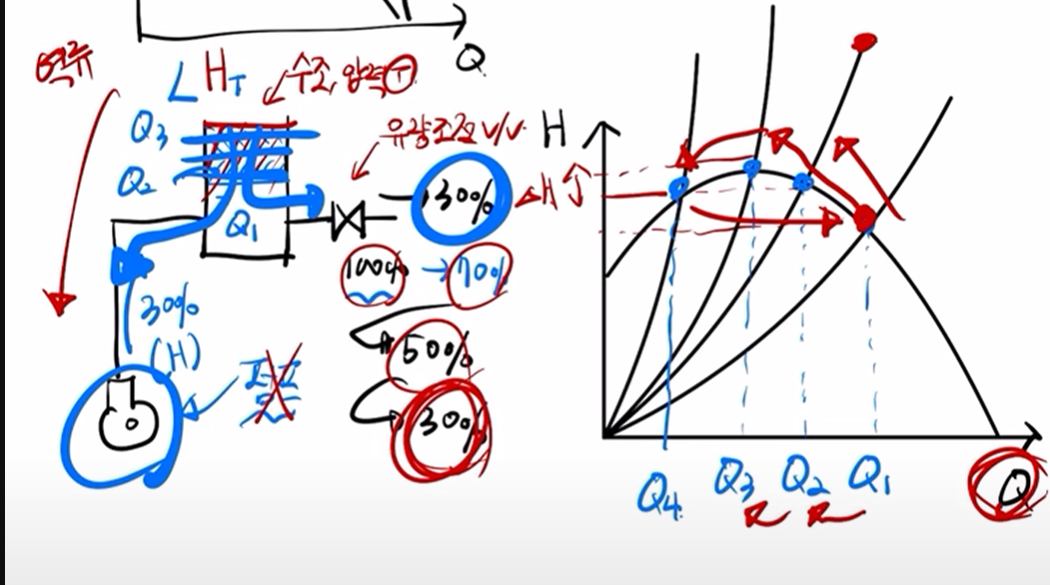

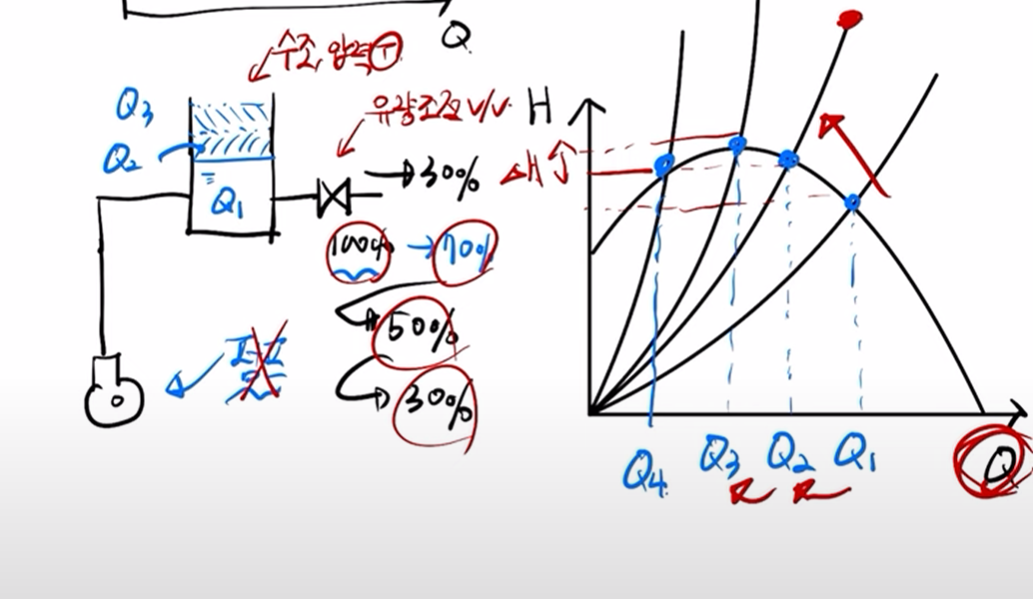

3.  토출측 개도율 30%경우

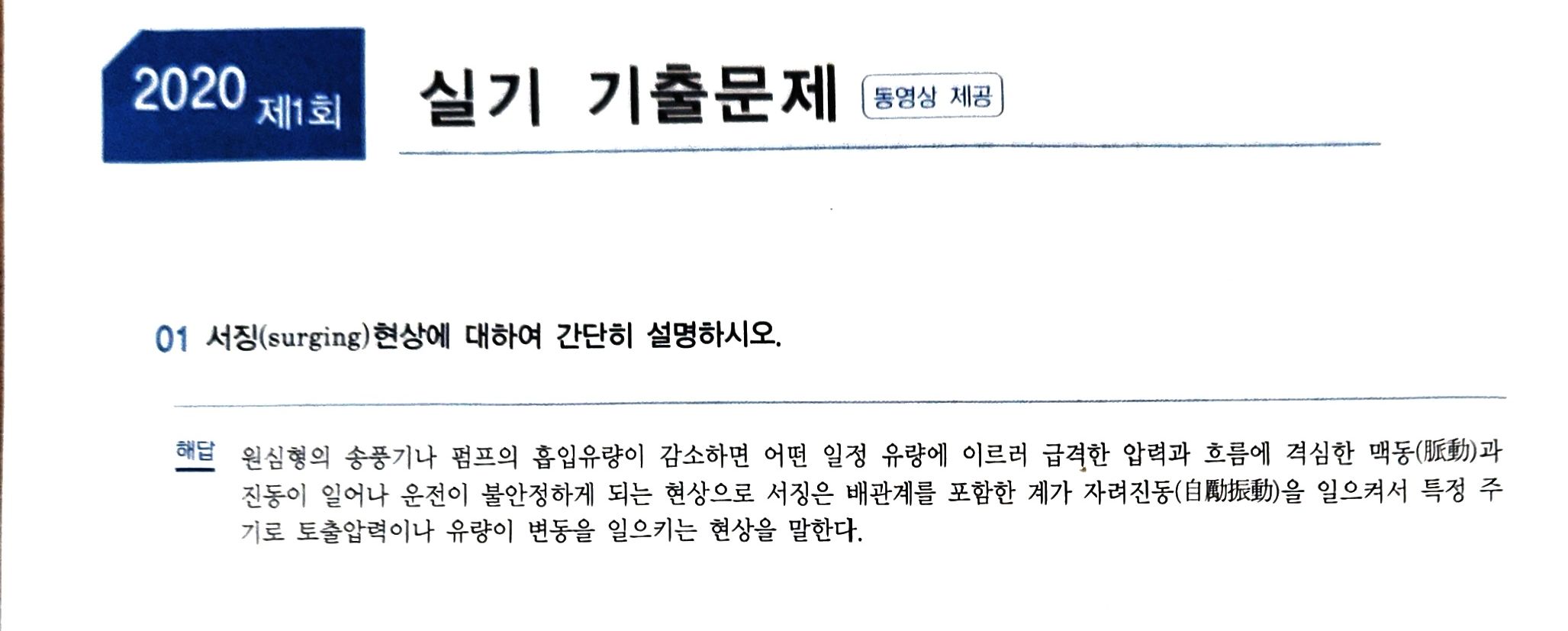

이게  "원심형 송풍기나 펌프의 흡입 유량이 감소하면 어떤 일정 유량에 이르러











역류 및 서징현상이 발생한다. (특정 주기로 계속 변동한다)



"급격한 압력 흐름에 격심한 맥동과 진동이 일어나 운전이 불안정하게 되는 현상으로,



 특정 주기로 토출 압력이나 유량이 변동을 일으키는 현상을 말한다."













여기서 흡입유량이 감소한다는 말이 잘 이해가 안되긴하는데



흡입유량 = 토출유량 이라서



토출측 밸브의 개도율이 낮아질 수록 흡입 유량은 감소하고



양정(압력은)은 증가하다가 서징현상으로 특정주기로 압력과 유량이 변동을 일으킨다고 이해하면 될까요?
