1. 네 역활이 다릅니다.

 1단 팽창은 냉매액 일부를 팽창시켜  1단 팽창한 냉매와 수액기에서 2팽창밸브로 가는 냉매가 혼합되지 않는 열교환 형태로 냉매액을 과냉시키는 중간냉각기 형태입니다.

 2단 팽창은 수액기에서 나온 냉매액 전체가 1단 팽창 후 중간냉각기에서 플래쉬가스가 발생하며 2 팽창밸브로 가는 냉매액은 중간압력의 포화액이 되는 형태입니다.

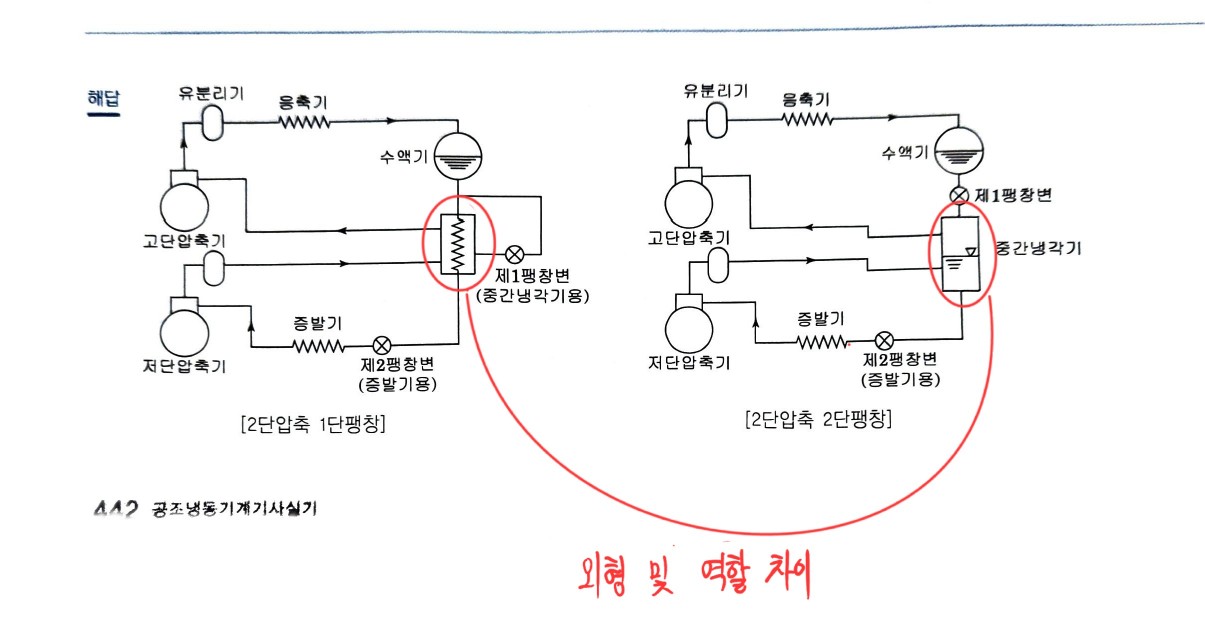

2. 네, 당연히 구분하여 그려주는 것이 좋습니다.

   1단팽창에서는 코일같은 열교환 형태 (이때 코일은 반드시 제2팽창밸브로 가는 배관에 그려야 합니다)

   2단 팽창은 수액기 같은 액면의 형태입니다.
