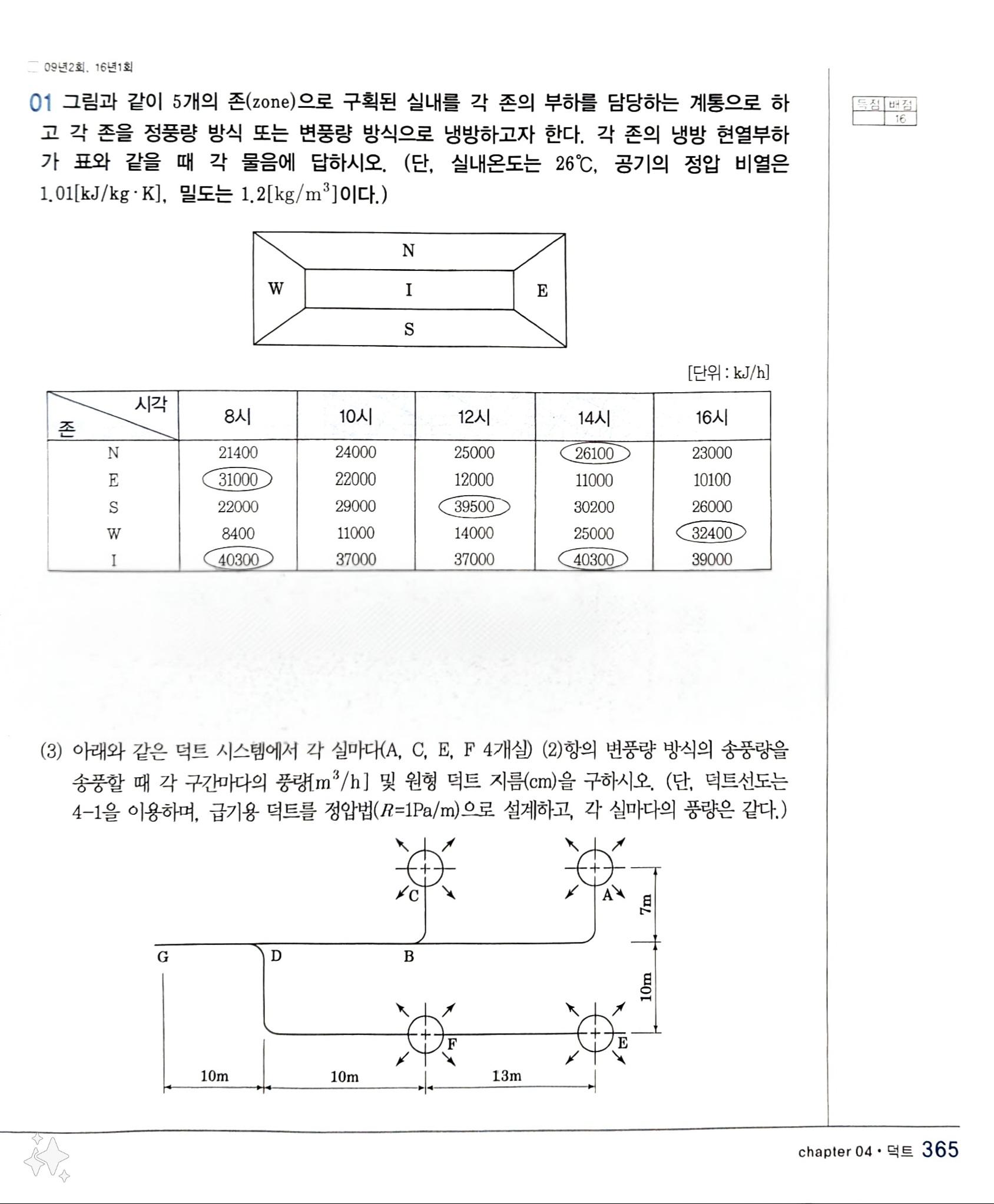

아래 조건에 따른

(3)과 같이 위와 같은 "마찰저항에 따른 덕트선도"를 읽고 답을 구하는 문제가 있습니다.

(이런 유형의 덕트선도의 명칭이 이것이 맞는지??)





덕트선도를 읽는 순서가 아래와 같은순서가 맞는지 문의드립니다.

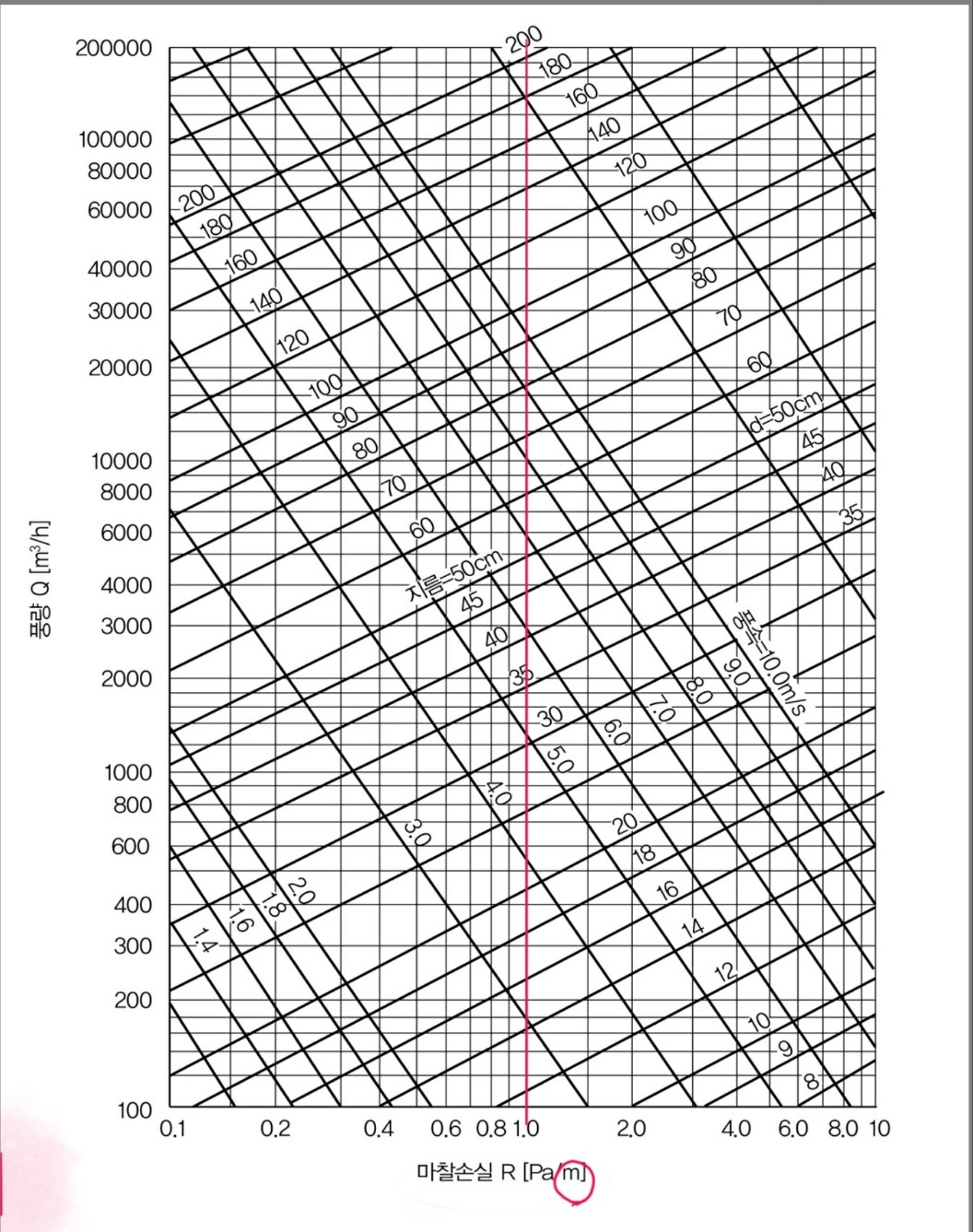

1. 문제의 조건에서 "덕트를 정압법(R = 1Pa/m)로 설계하고"했기 때문에

마찰손실 1.0에 수직으로 선을 긋는다.

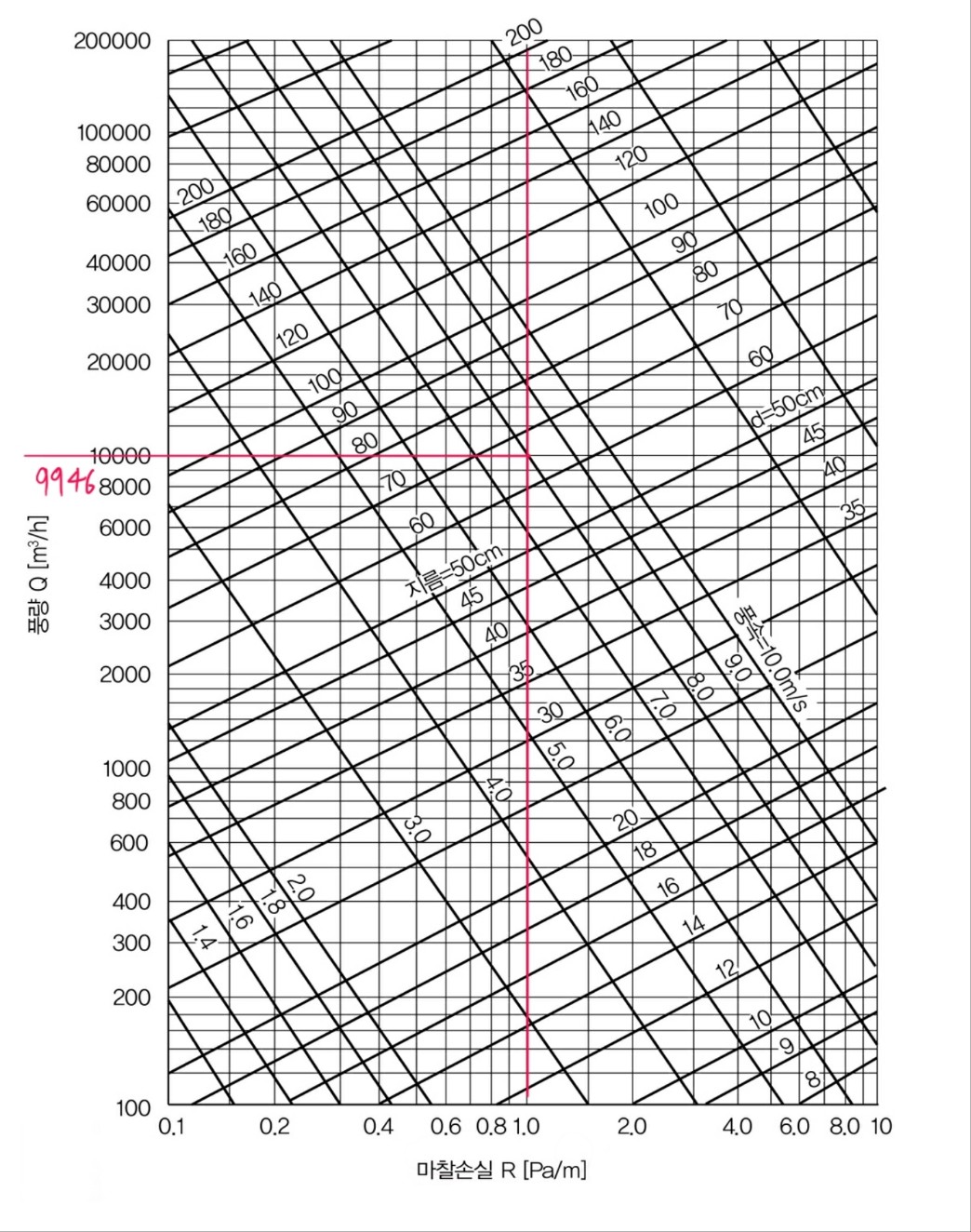

 2. 최대 풍량값에 평행하게 선을 긋는다.

   (1.0 선에 닿을때까지)

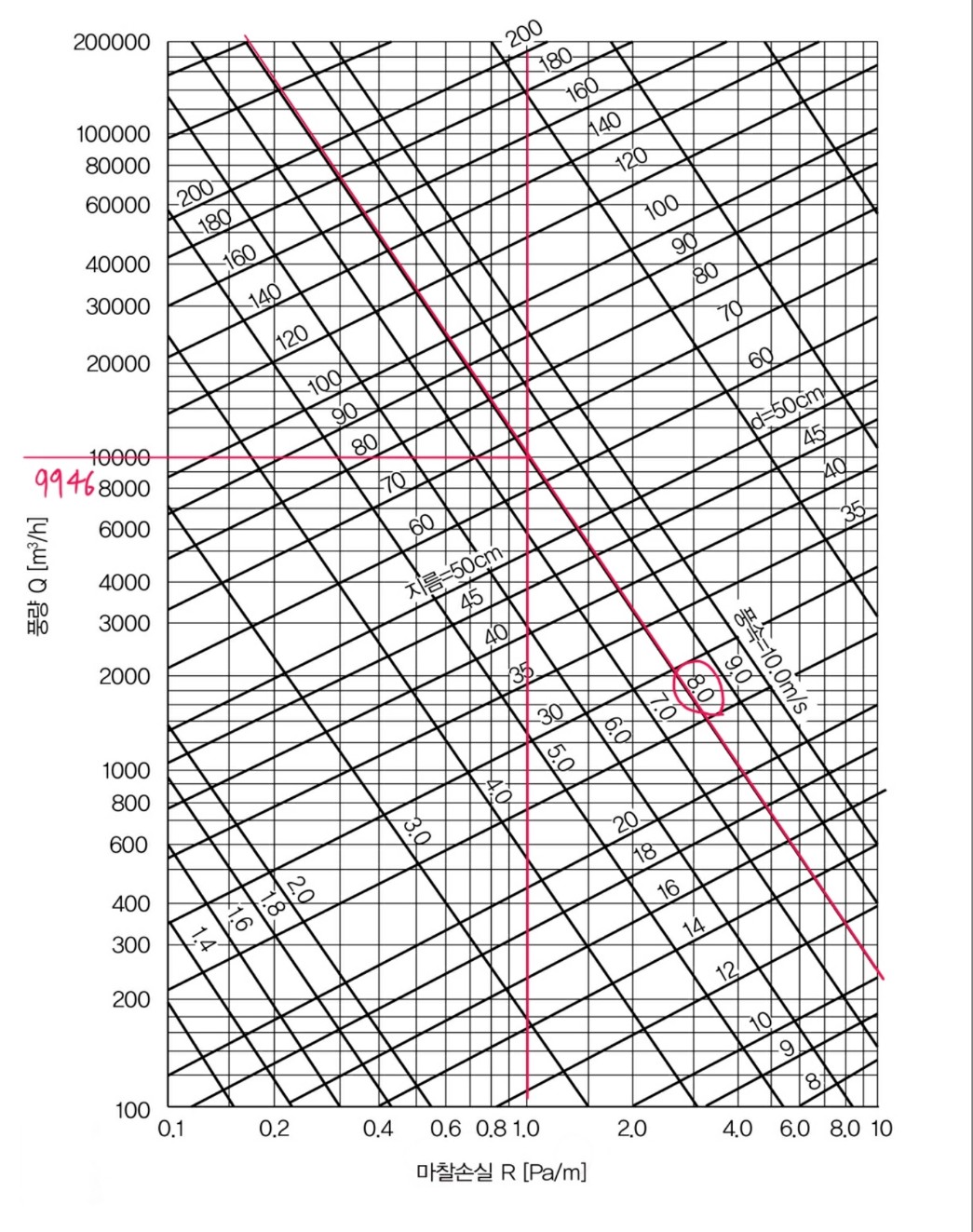

3.  1.0선과 최대풍량값에 맞닿은 대각선의 풍속선을 긋는다. (여기선 8.0m/s)

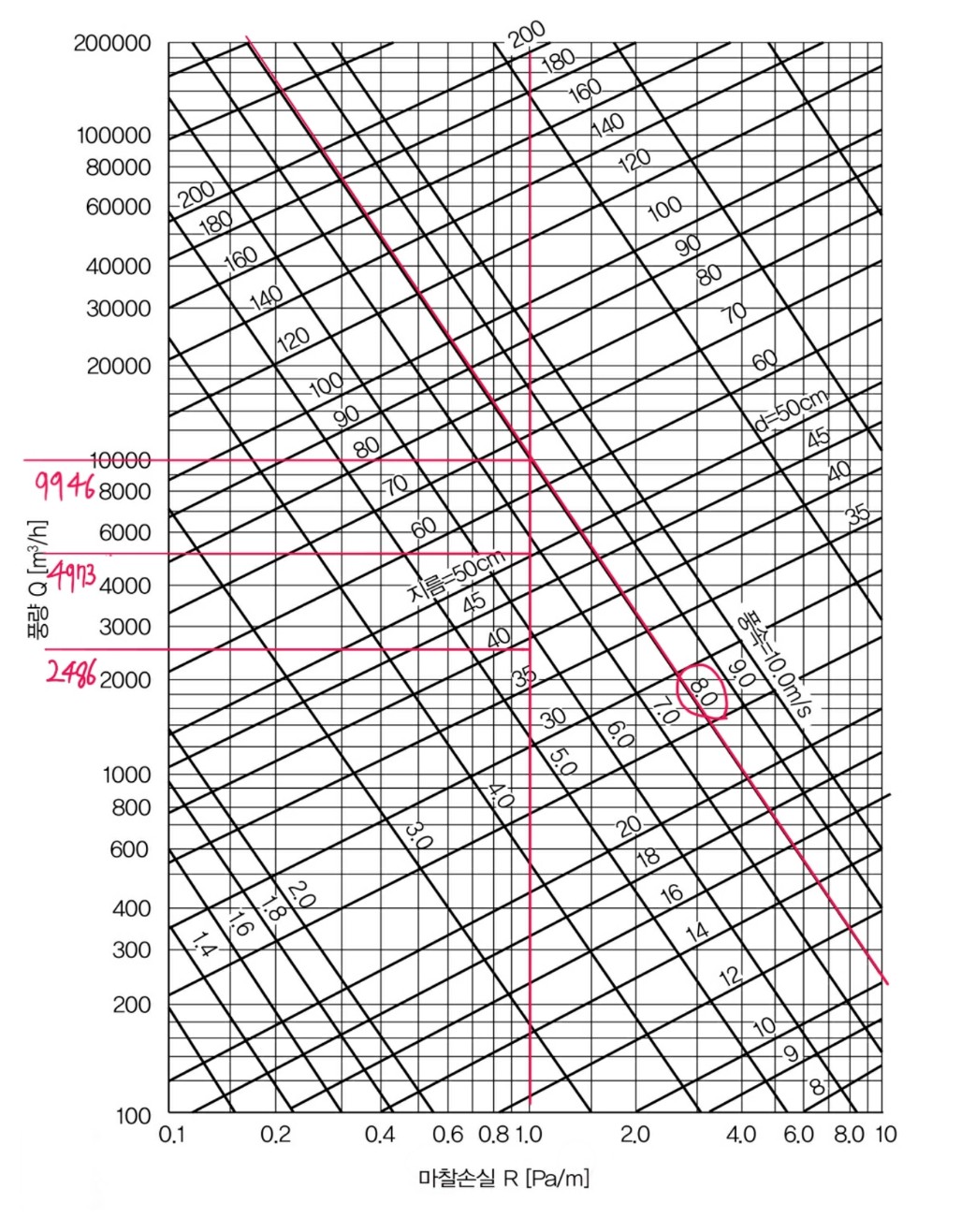

4. 나머지 풍량값의 선을 긋는다.

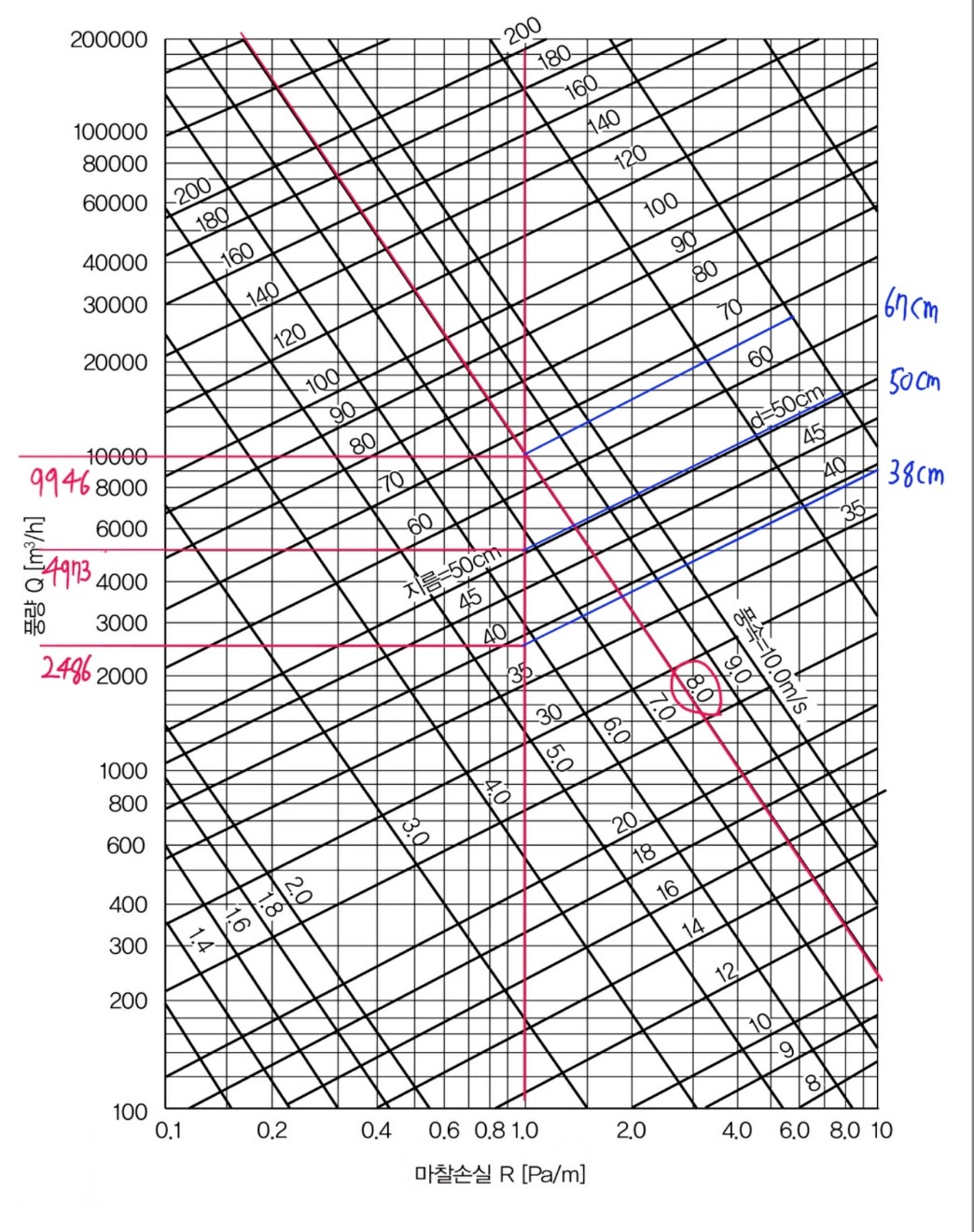

5. 각 풍량값별 덕트 지름값을 사선으로 측정한다.





- 끝 -
