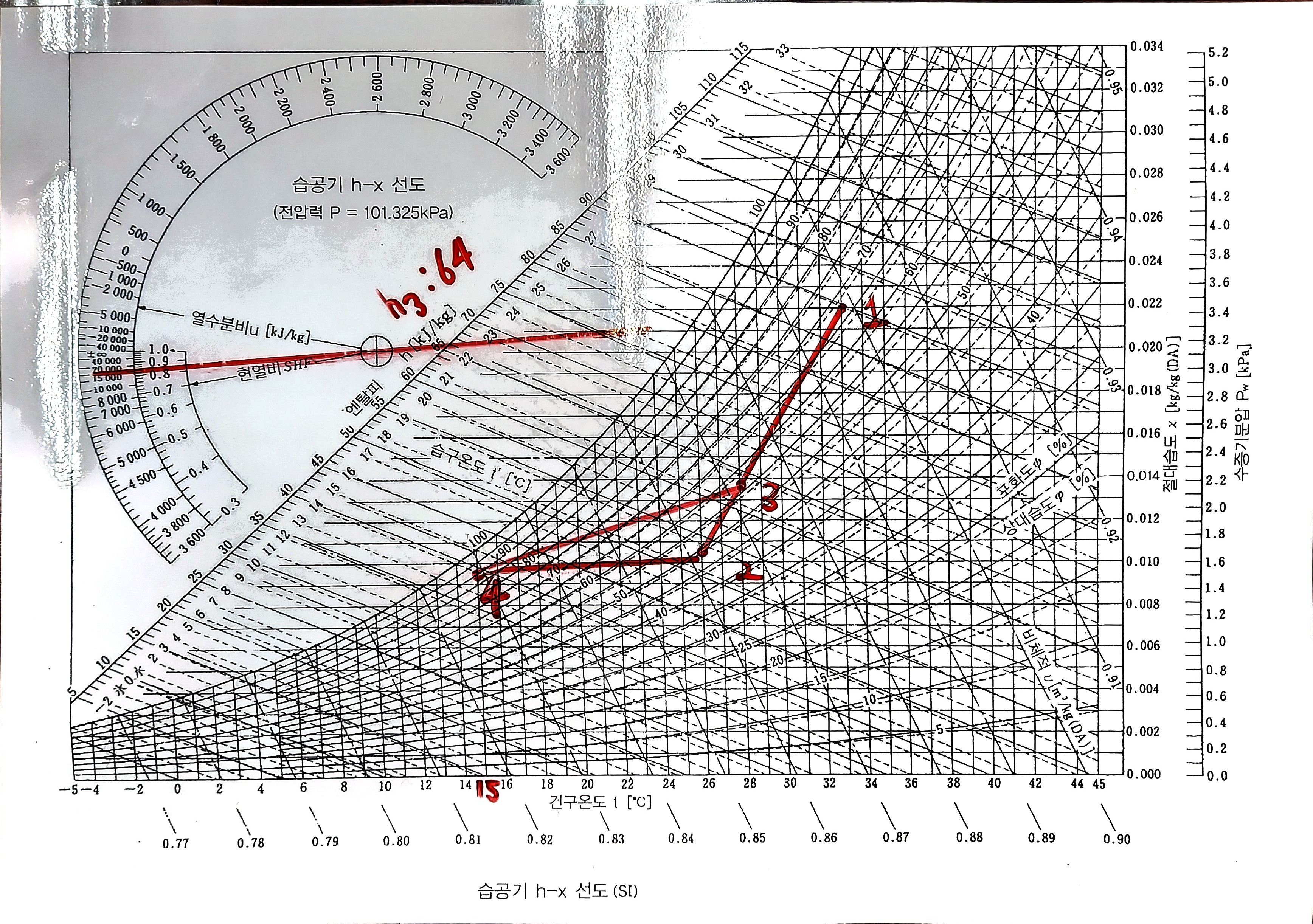

습공기 선도 작도순서

1-2 : 외기와 실내공기의 점을 잇는다.

3 : 혼합공기 온도를구해 3번점을 찍는다.

여기까진 무난한데요.

이 뒤로는 순서가 바뀌면 선도가 제대로 안그려지는거같더라고요.

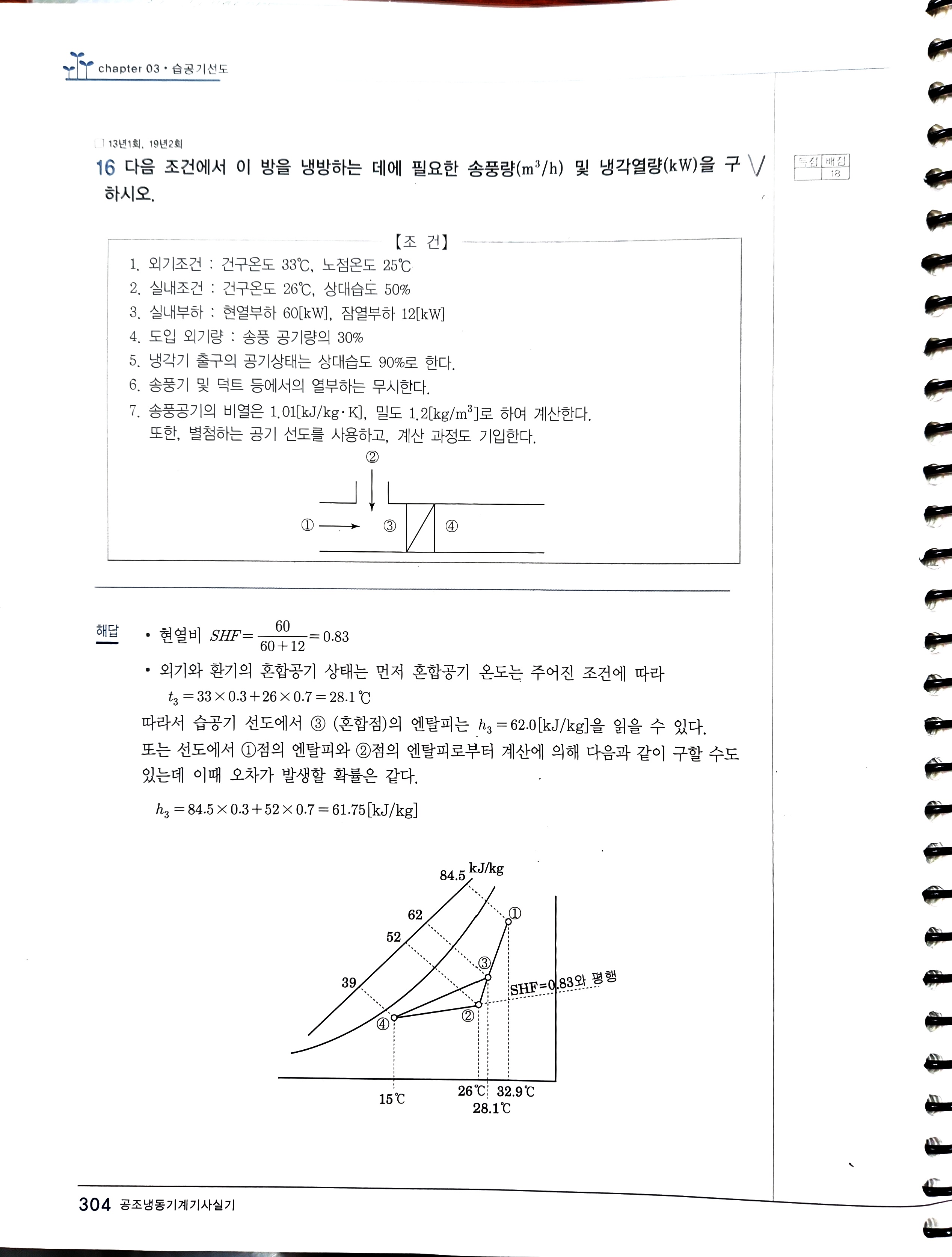

그다음 현열비를 구한다.

삼각자를 이용하여  현열비와 평행하게

2-4선을 긋는다. 4점이 상대습도 90%선에 맞닿을 때까지 긋는다.

3-4선을 직선으로 긋는다.

이렇게 작도하는게 맞나요??

+) 제가 작도도 서투르고 A3 코팅지에 보드마카를 사용하는데 뭉뚝해서그런가

오차가 1-3이나 나는것 같더라고요.

게다가 kw를 kw/h로 환산해서 답을 적거나하는경우

1당 값이 3600 단위로 확확바뀌니 이게 오차범위 내에 인정되는지 우려되네요...

선도상에  점값(?)이랑 전체적인 모양

계산식 만 맞으면 오차범위내에 인정될려나요??
