네, 안녕하세요.

습공기 선도에서 계산풀이에서는 송풍기나 덕트에 대한 열량값이 있어야 풀이가 가능하므로 조건이 없다면 생략하고 문제를 풀어가지만

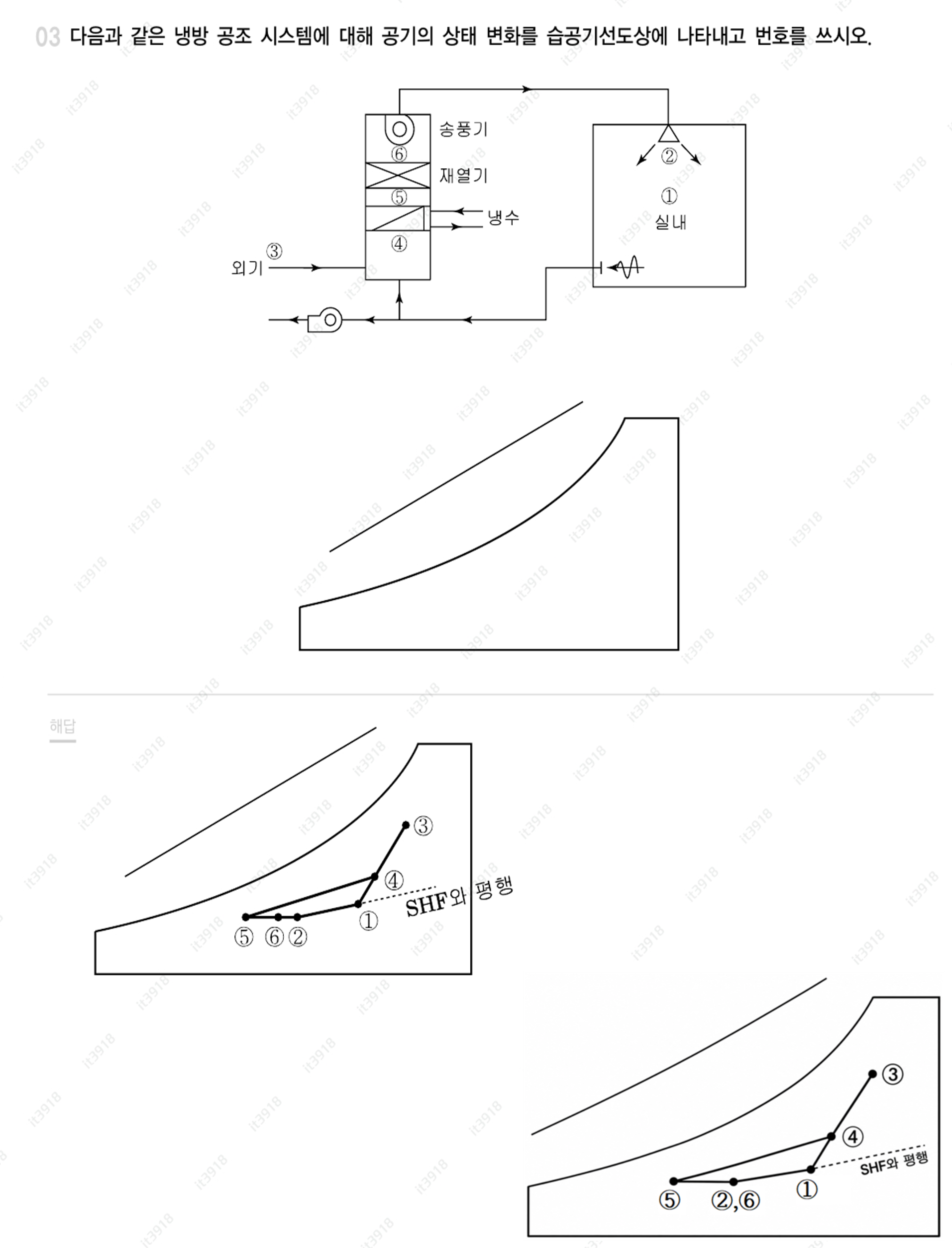

기본적으로는 송풍기와 덕트에 대한 장치(기기)취득이 냉각코일 부하에 포함되므로 선도를 작도하는 그림에서 상기와 같이 송풍기 그림이 있고 송풍기 출구 ⑥번 과 취출구 ②번 이 주어지고 위치가 다를 경우 송풍기부하가 있는 것으로 간주하여

그리는 것이 모범답안에 가깝습니다.
