네, 안녕하세요.

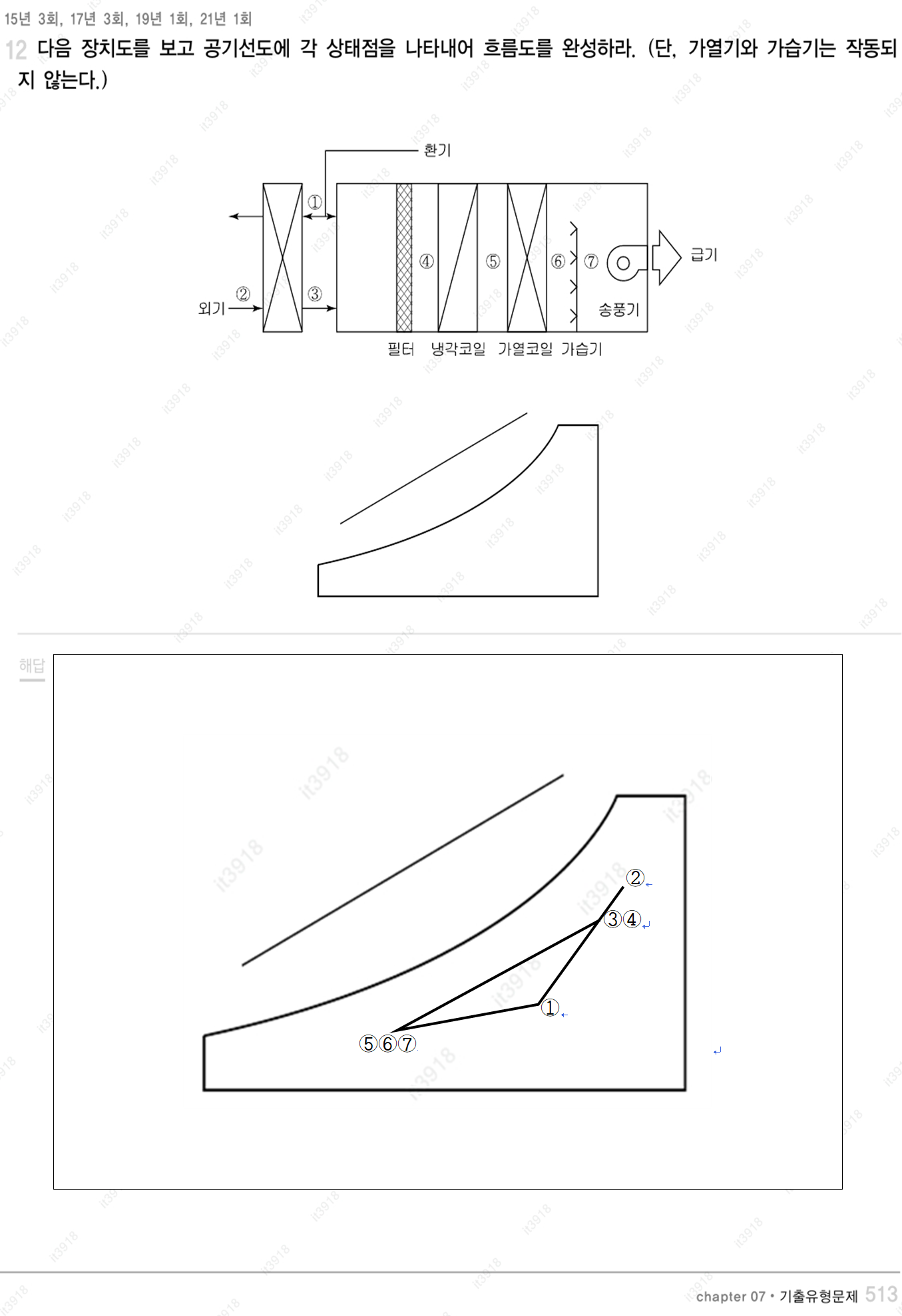

해당 문제의 그림으로만 보면 ①이 배기로만 생각되어 헷갈리실 수 있겠지만

전체적인 공조시스템의 이해가 필요한 부분입니다.

전열교환기가 설치된 공조 장치로 보면

환기 ①이 외기량 만큼은 배기가 되지만 나머지 환기량은 공조기로 들어오는 양이므로

공조기 혼합실(필터 왼쪽 공간)에서 배기를 제외한 환기 ①과

외기량 ②가 실내 환기공기의 ①의 상태의 배기량과 전열교환 한 ③의 상태의 공기와  혼합이 되는 과정으로 이해를 해야 합니다.

여기서 필터 전후의 상태는 같으므로 혼합실과 필터를 거친 ④의 상태는 먼지만 제거된 상태로 공기의 상태값은 같은 값이 됩니다.

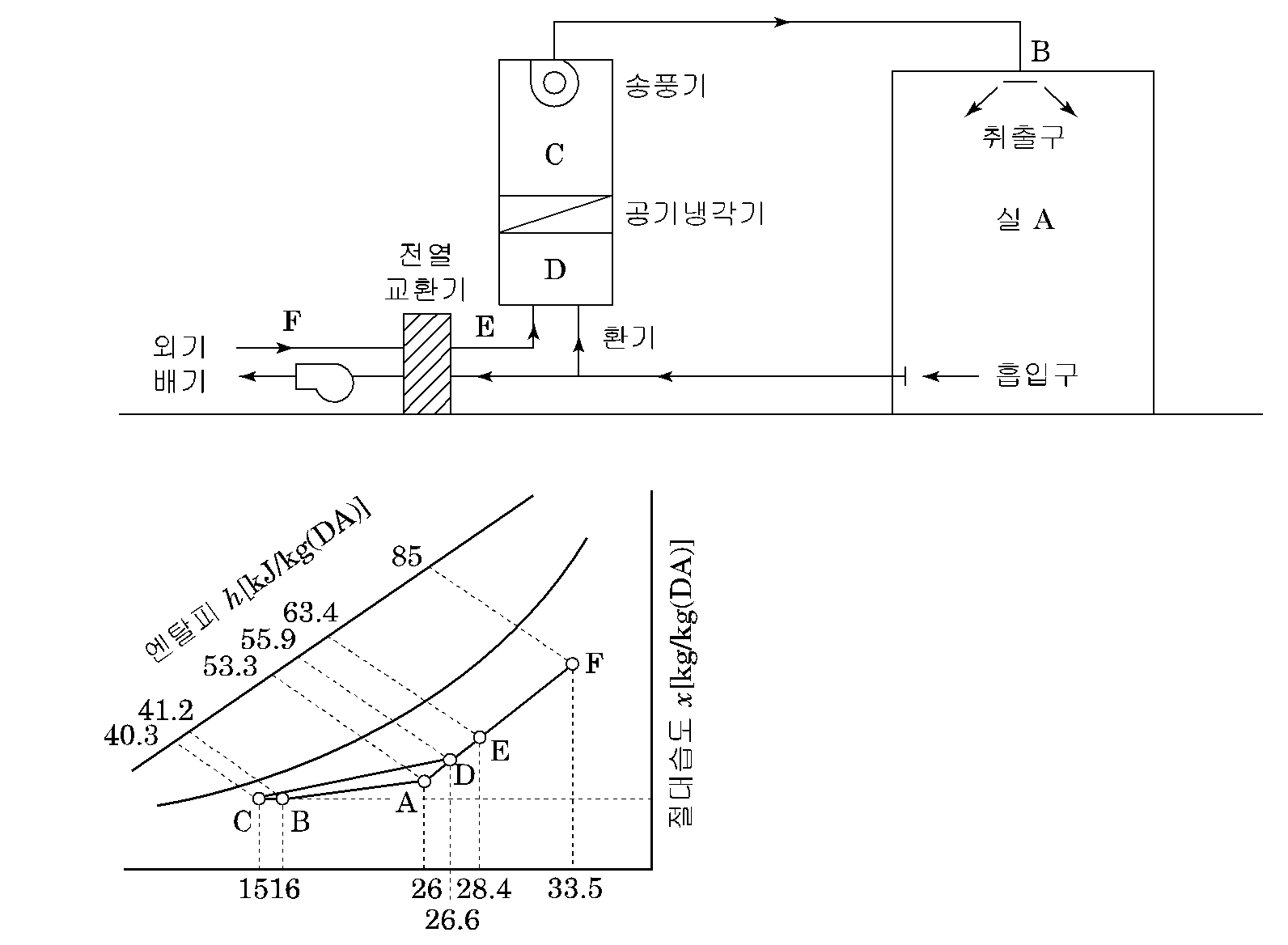

전열교환기가 있는 다른 문제의 장치도와 선도를 첨부해 드리겠습니다.
