네, 안녕하세요.

배관도에서 흐름 화살표는 조건에 표시하라고 하면 반드시 해야하고

화살표에 대한 특별한 조건이 없으면 표시해도 되고 안해도 됩니다. 다만 했을 때 흐름 방향이 잘 못 되었을 경우는 방향에 대한 조건이 없더라도 감점요인이 될 수 있습니다.

교재는 흐름 방향에 대한 특별한 조건이 없는 문제도 이해와 차후 흐름방향 문제로 출제될 수도 있기에

주로 흐름방향을 표시해서 그리고 있습니다.

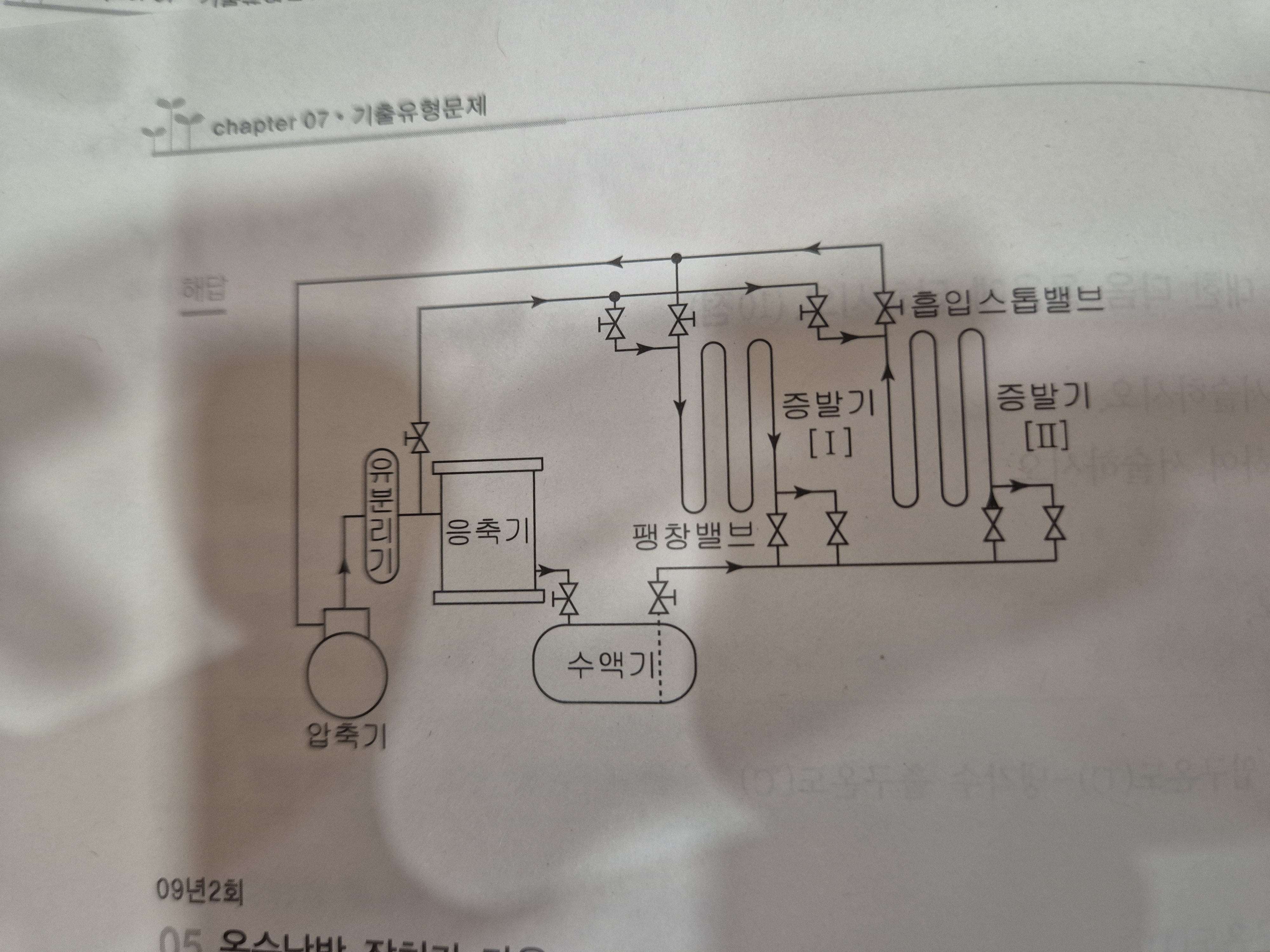

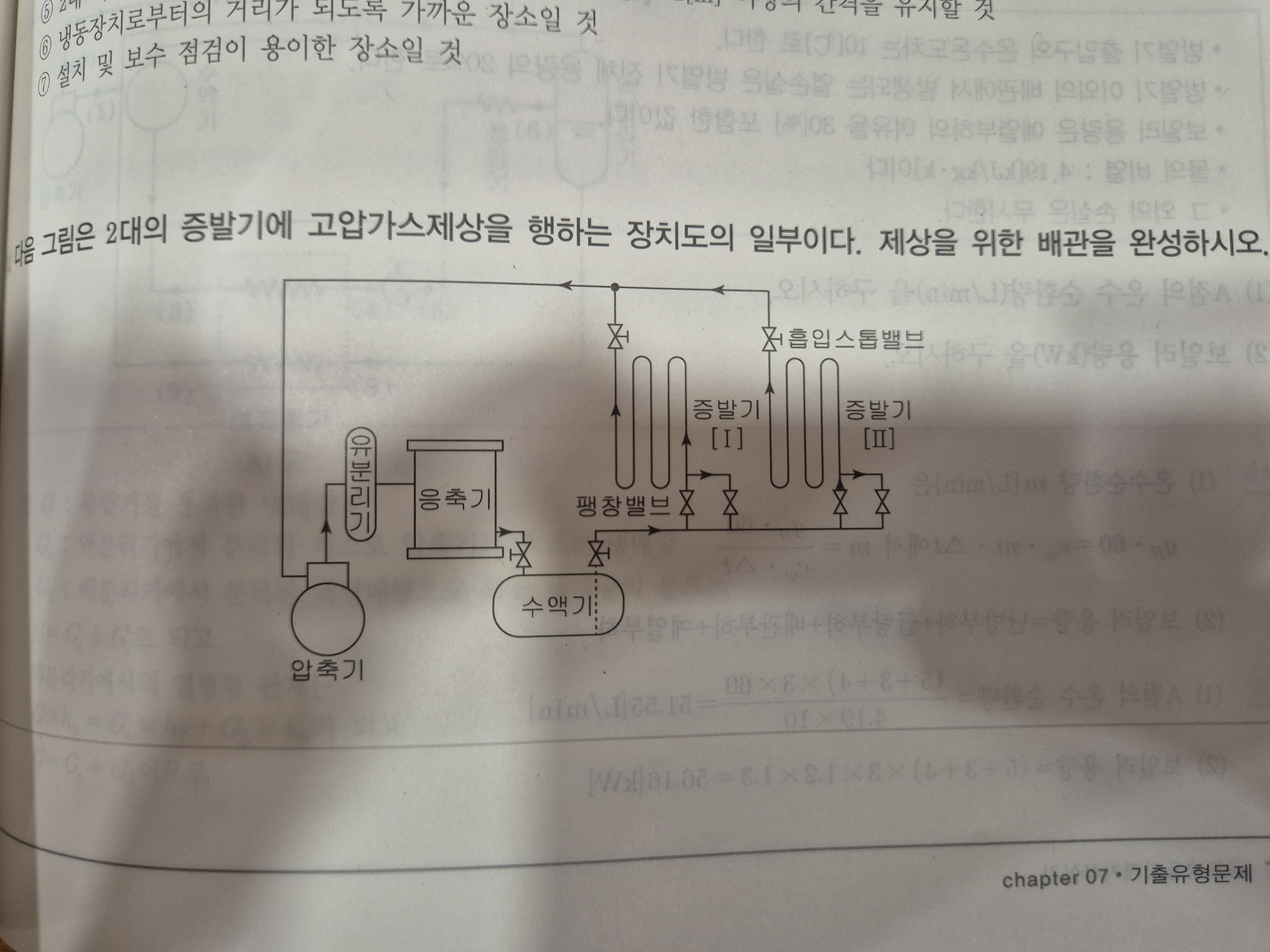

해당 문제의 도면은 정상흐름의 배관에서 냉매흐름도이고

해답은 설명을 위해 제상시 흐름을 표시하고 있는데 기존 정상상태의 화살표도 그대로 있다보니 조금 헷갈리 수도 있겠네요.

참고로 증발 기 1 제상시 압축기 토출 핫가스 배관을 통해 증발기 출구로 핫가스라인으로 공급되어(이때 증발기 출구의 밸브는 닫힌상태) 응축되고 제상되면서 증발기 1에 모인 냉매액이 증발기 입구바이패스를 통해 증발기2로 공급되면서 냉매흐름이 완성됩니다.

아무튼 해답에는 배관 만 완성하시면 됩니다.

하지만 최근문제에서는 방향이나 제상방법까지 요구한 적이 있으니

해당 배관도 외에 제상시 흐름과 제상법도 같이 학습해주시기 바랍니다.

자세한 제상법은 25년 2회 10번을 참고하시기 바랍니다.
