네, 안녕하세요.

두 문제는 본질적으로 같은 문제이며 주어진 조건에 따라 풀이가 달라지게 됩니다.

기본적으로 복잡한 냉동장치는 열평형을 기준으로 계산하게 되는데 이때 상황에 따라 여러개의 평형식이 존재하게 됩니다.

따라서

첫째 위 두 문제는 오일회수를 위해 저압수액기에서 냉매 일부를 오일 회수용 열교환기에서 팽창증발시켜 증발된 냉매가스는 압축기로 남은 오일은 회수하는 시스템입니다.

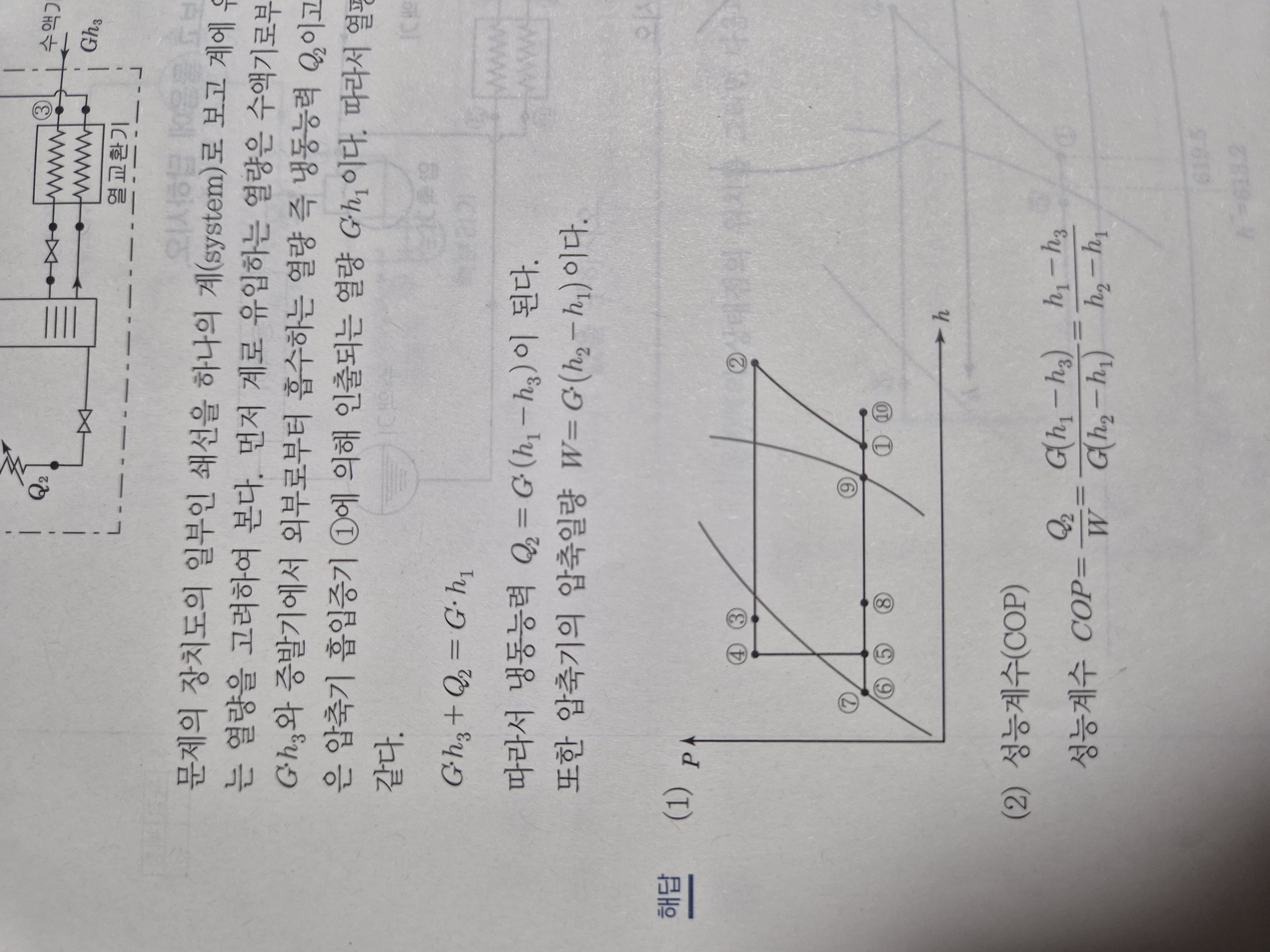

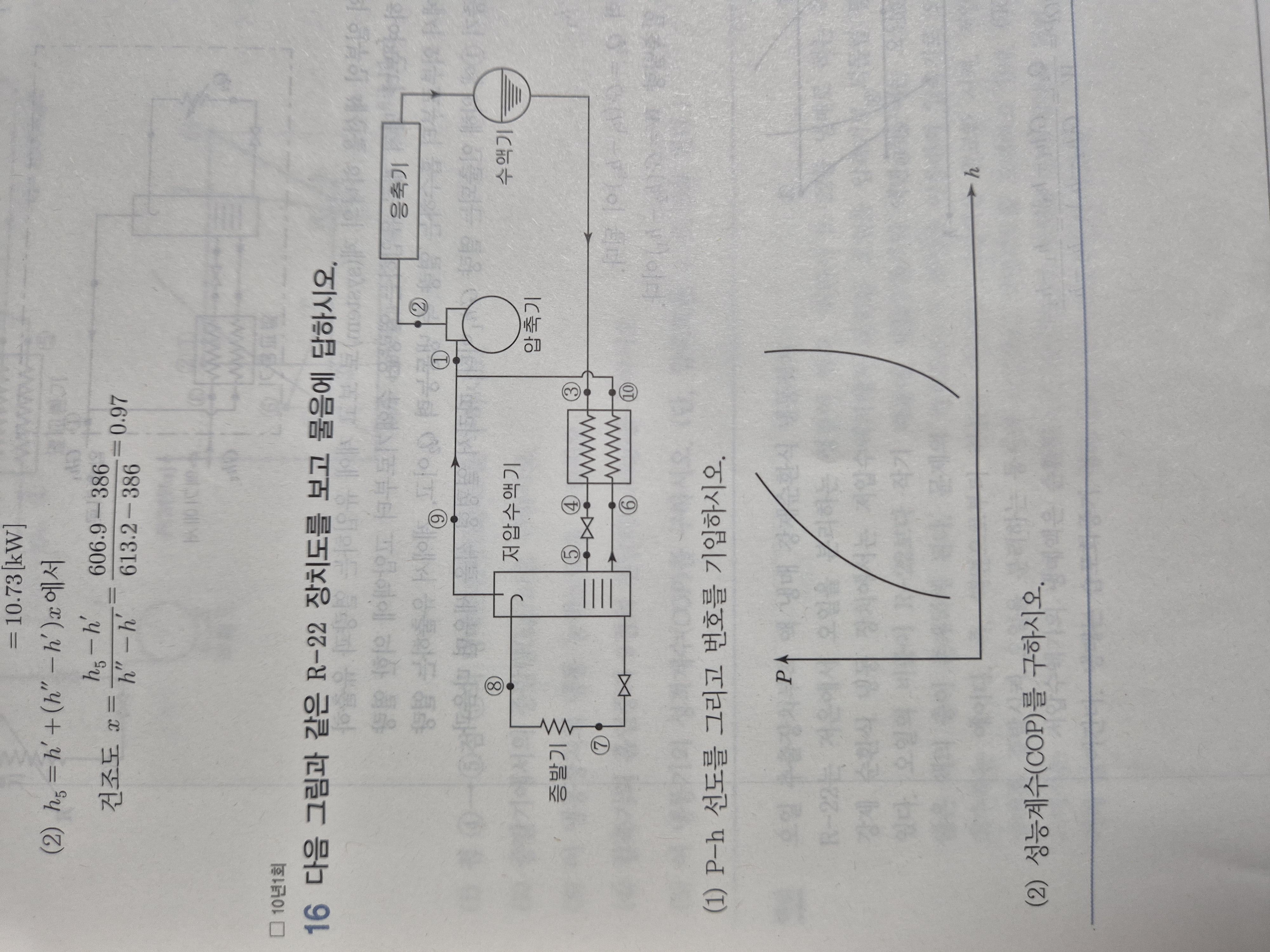

둘째 냉동능력을 다르게 계산하는 이유는 16번은 냉매가 증발기에 얻은 열량을 구하기 위해 수액기 기준 쇄선 계의 입출 열평형식으로 구하고

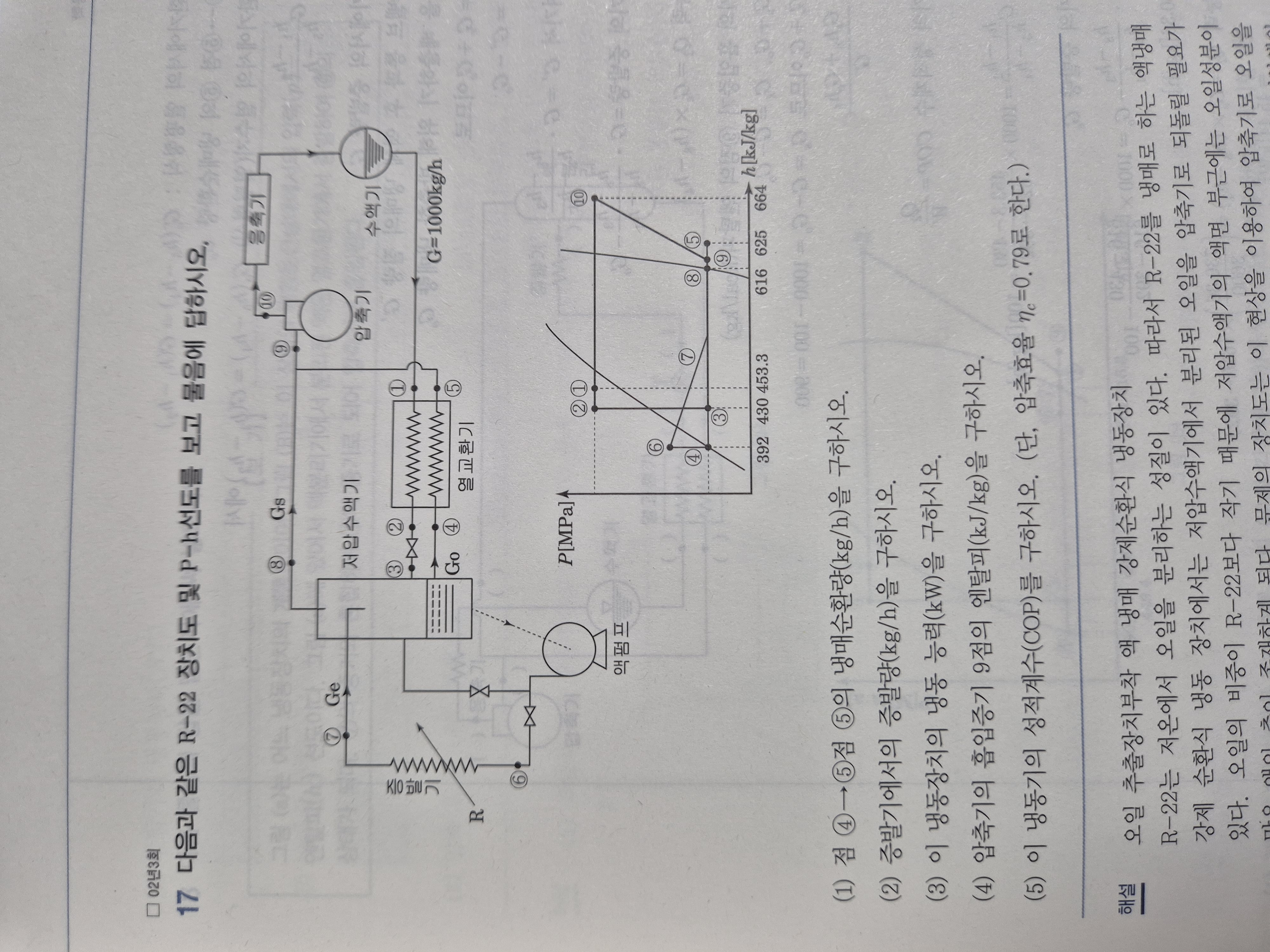

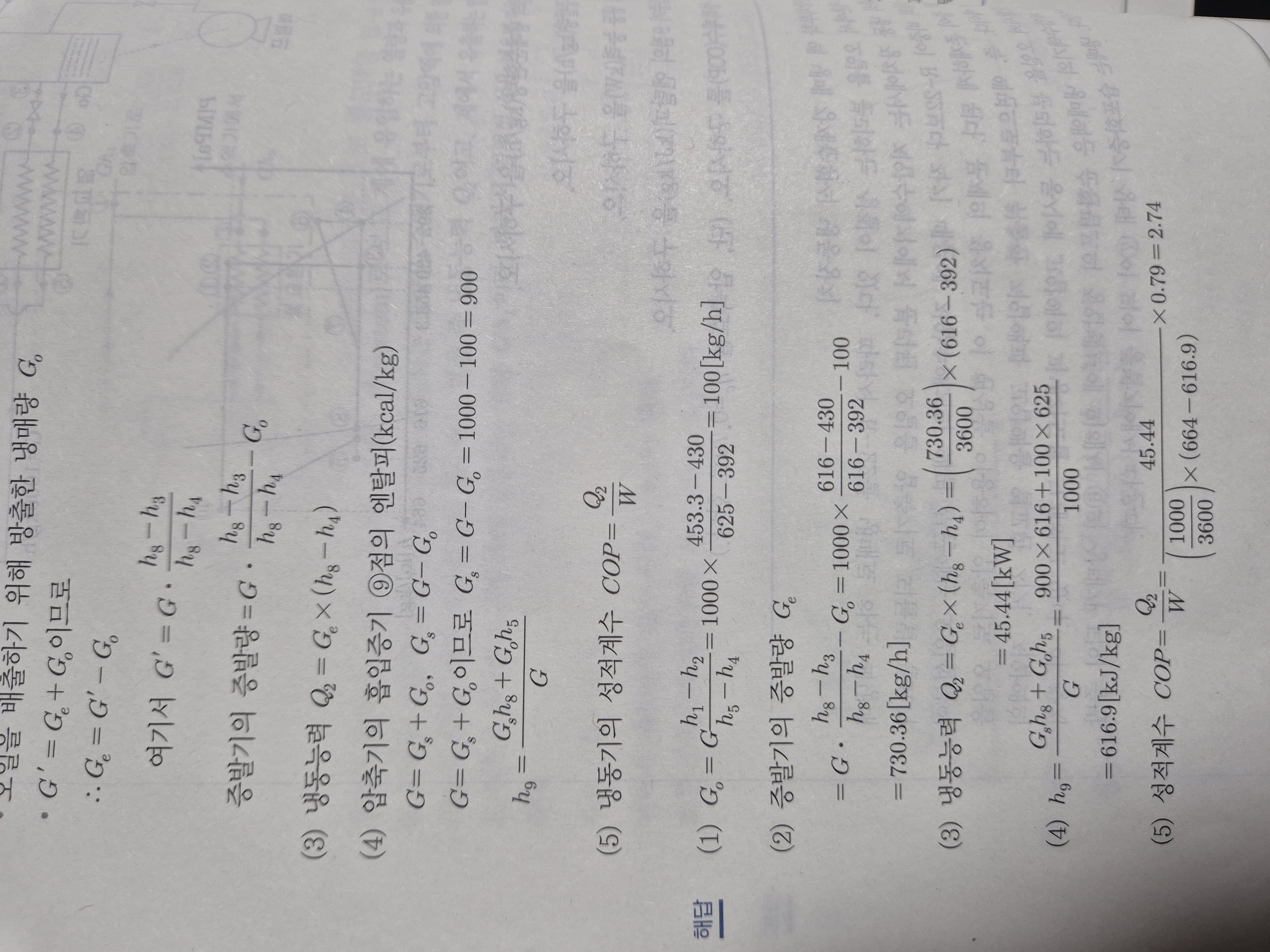

 17번은 증발기에서 증발하는 냉매기준 냉동능력을 구하는 부분이 다릅니다.

그래서 순수 증발량만을 본다면 포화액에서 건포화증기로 변화하며 얻은 열량이 증발량이므로 건포화증기엔탈피와 포화액 엔탈피로 계산하게 됩니다.

참고로 위 시스템에서 냉동장치를 순환하는 냉매와 증발기를 순환하는 냉매 그리고 증발기에서 증발하는 냉매량 이 세가지는 다 다르다는 것을 이해하면 좋습니다.

세째 증발압력의 상승은 예상한데로 액펌프 전후단의 압력차를 선도상에서 표시하며 때에따라서는 액주차(저압수액기 액면과 증발기 하부의 위치차)가 발생할 경우에도 표시하는 경우가 있습니다.

따라서 16번은 액주차가 뚜렷이 나타나지 않으므로 정압선상에서 표시

17번은 액펌프가 있기 때문에 압력상승으로 표시하게 됩니다.

이 문제는 열평형과 액흐름을 완전히 이해하지 못하면 상당히 어려운 문제가 될 수 있습니다.

천천히 학습하시고 궁금하거나 이해안되는 부분은 언제든 질문 바랍니다.
