네, 안녕하세요.

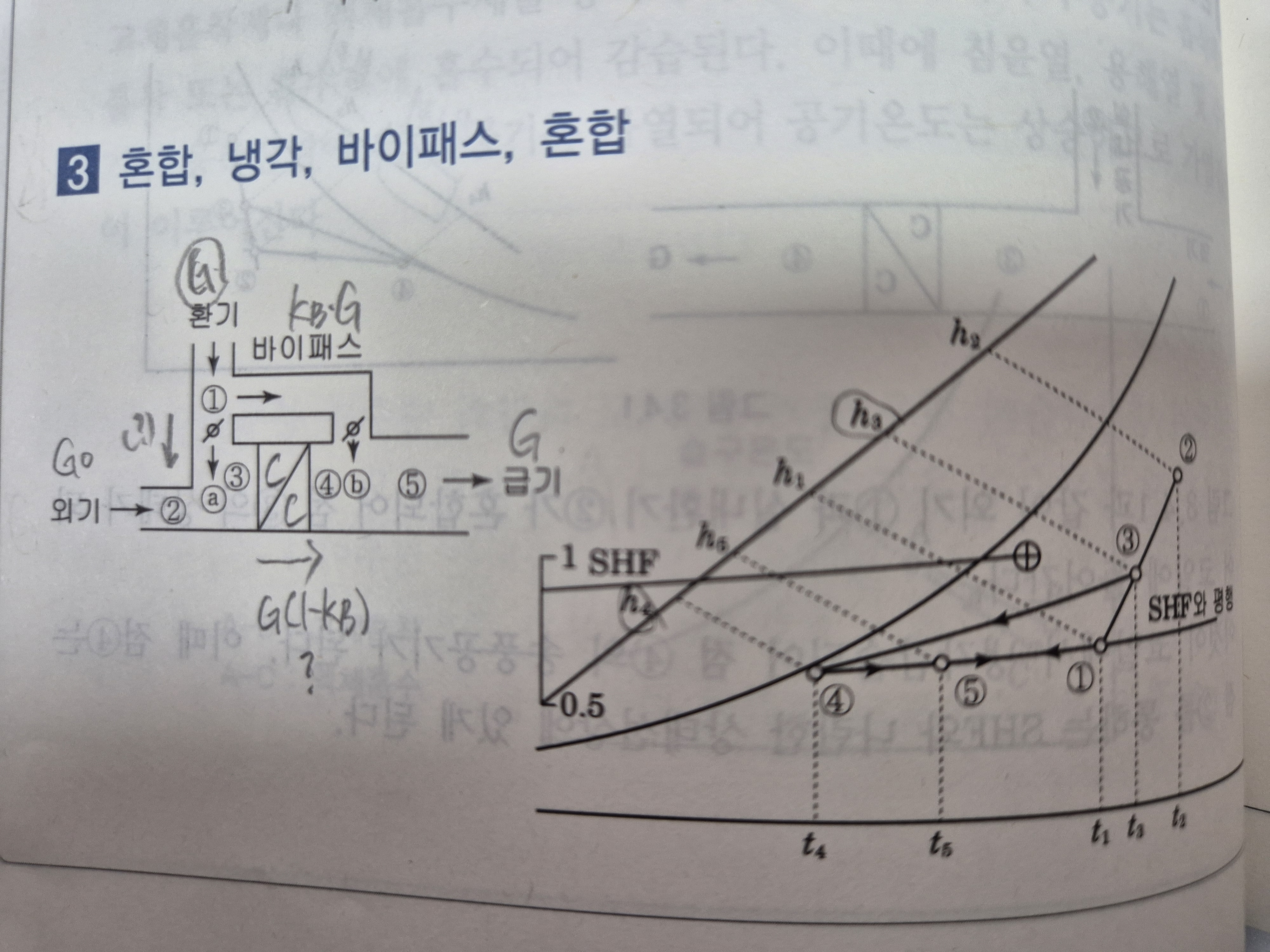

그림에는 빠져있지만 외기 Go가 있기 때문에 외기량과 같은양의 배기도 있습니다.

따라서 예를 들어 설명하면 전체 풍량(⑤지점) 5000, 외기 Go(②지점) 1000,  바이패스가 1500이라면

①의 지점은 외기량과 배기량은 같아서 1000이 배기된 후 환기량이므로 5000-1000=4000이 되고

4000에서 바이패스 1500을 뺀 2500이 외기 ②와 만나 혼합공기 ③이 되며 풍량은 2500+1000=3500이 됩니다.

이 혼합공기가 ③-④ 과정의 냉각코일을 지나는 공기량이 됩니다.

결국 바이패스 1500과 냉각코일 풍량 3500이 다시 혼합되면서 급기량 G 5000이 됩니다.

기호로 설명하니 조금 이해가 어려울 수도 있었겠습니다.

교재 기호로 설명해서 예를 들면

환기 G=5000

바이패스비율 1500/5000=0.3

외기비율 1000/5000=0.2이라고 하면

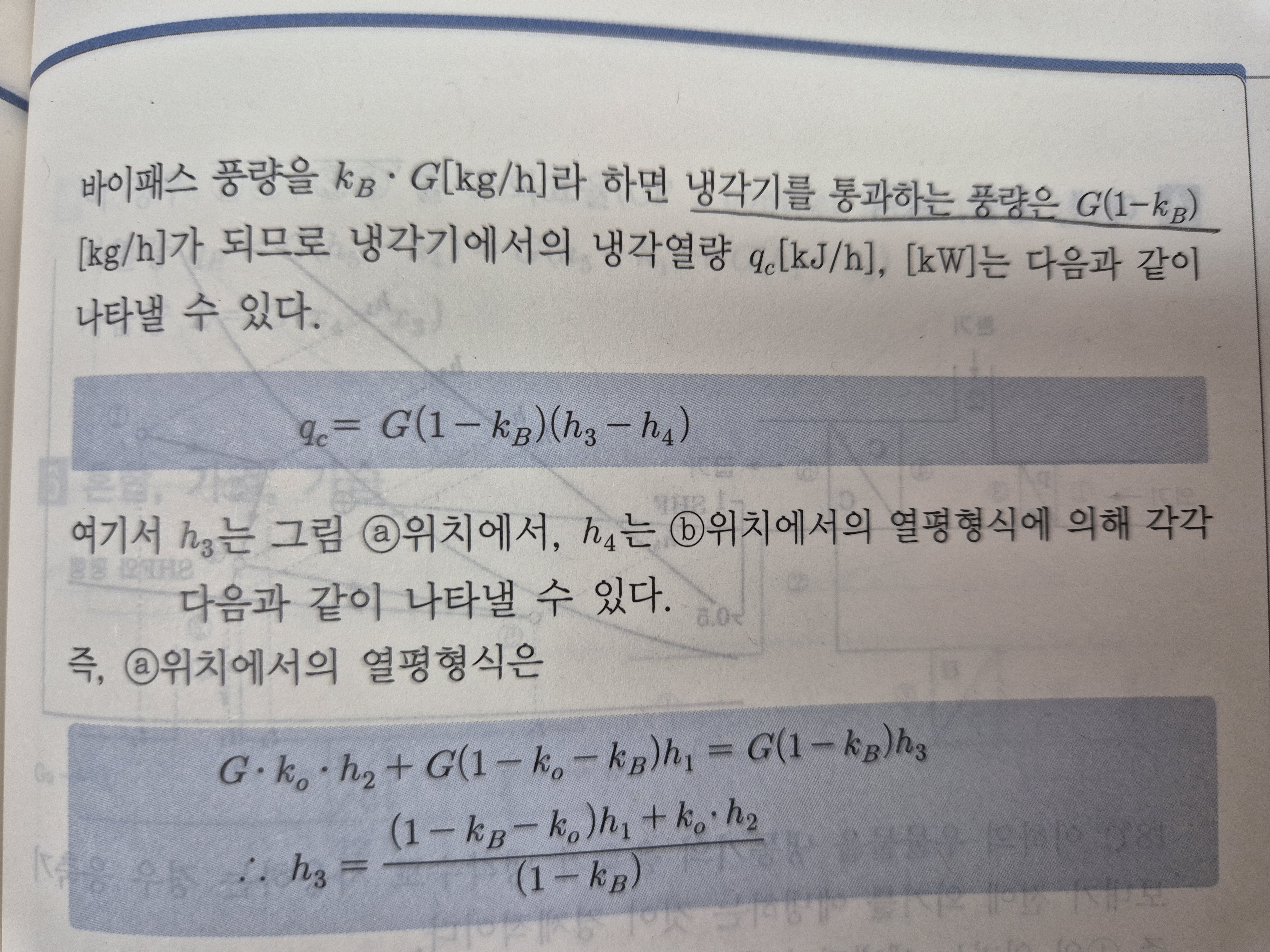

1) 냉각코일열량=G(1-k_B)(h3-h4)=5000(1-0.3)(h3-h4)=3500(h3-h4)

2) 열평형식 G ko h2 + G(1-ko-kB)h1=G(1-kB)는

외기 1000과 환기량에서 배기와 바이패스를 뺀 2500이 혼합이 되서 3500이 되므로

  5000×0.2×h2+5000(1-0.2-0.3)h1=5000(1-0.3)h3

  = 1000×h2+2500×h1=3500×h3 이 됩니다.
