네, 안녕하세요.

공조냉동기계기사 실기 담당교수 강희중입니다.

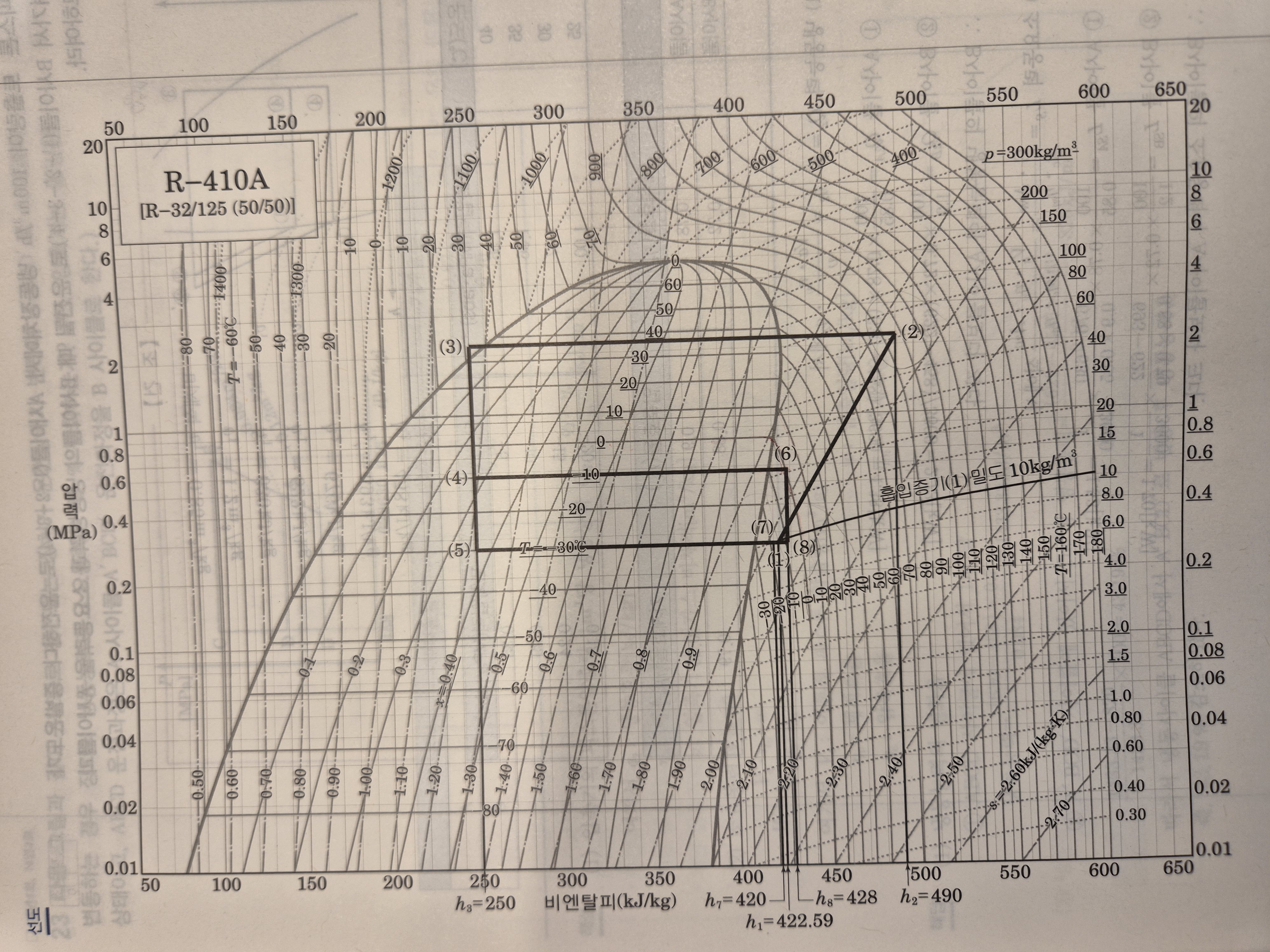

1. 네 맞습니다. 증발기 출구점은 과열도에 해당하는 온도선과 교점 입니다.

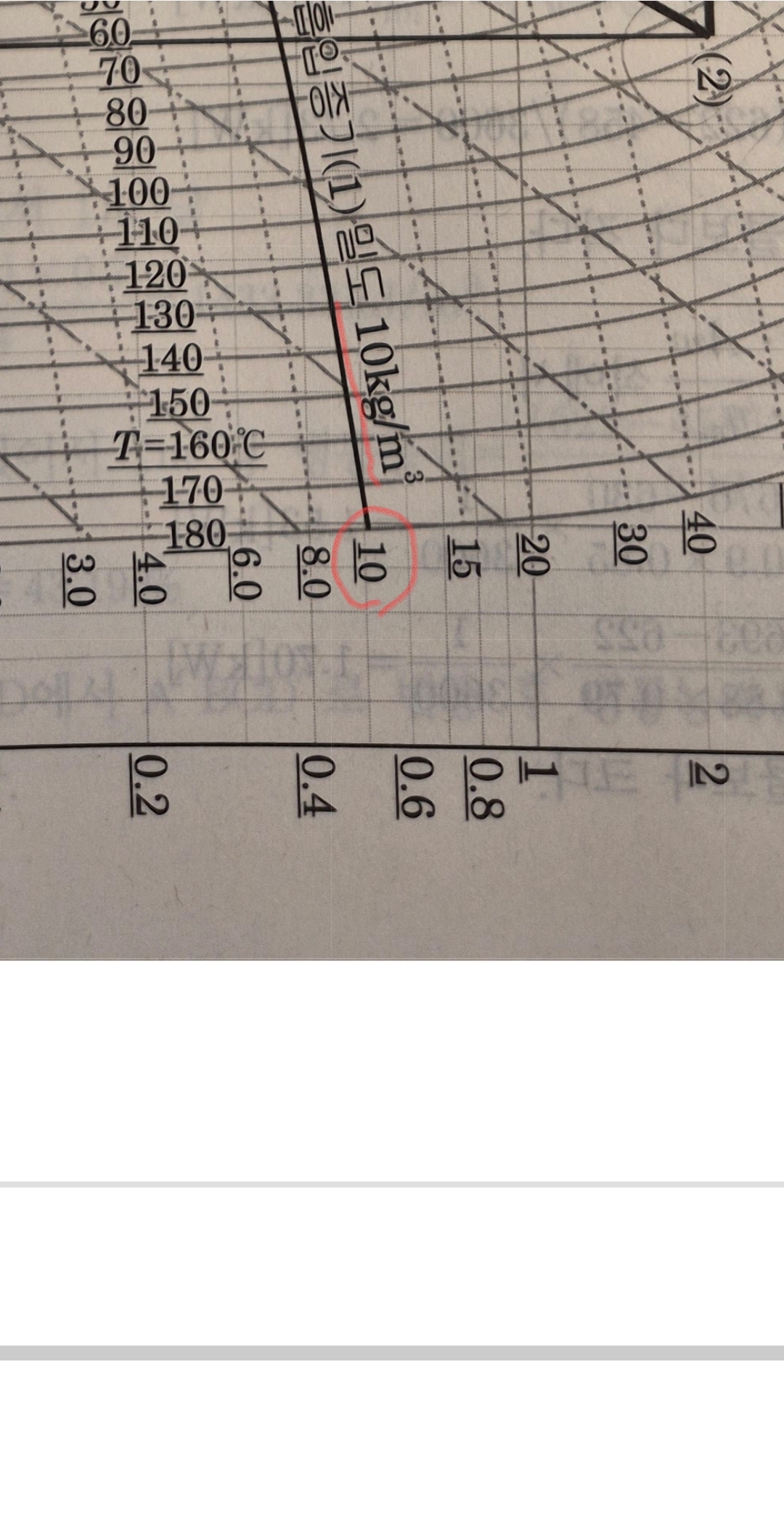

2. 밀도선의 값을 읽으면 됩니다.

 참고로 보통은  밀도의 역수인 비체적선이 많습니다.

3. (응축기 입구)압축기 출구 2점은 응축온도에 해당하는 등압선과 압축기 흡입점1에서 등엔트로피선(우상향 곡선)을 따라 올라간 선과의 교점입니다.

궁금한 사항에 대한 질문은 언제든 환영입니다.
