네, 안녕하세요.

문제 확인 해 보겠습니다.

18년 08번 문제 맞죠?

특별이 이상한 부분을 말씀 해주시면 좀더 중점적으로 검토하겠습니다.

문제 확인 후 답변)

문제에 이상한 점은 없습니다.

다만, 이 문제는 송풍기 토출 정압을 구한 후 전압을 구하는 식으로

덕트의 전압력 손실을 정압으로 해석한 부분입니다.

일반적으로는 덕트의 전압력 손실을 전압으로 보는 견해가 많지만 정압으로 보는 견해도 있습니다.

(1)항 원형덕트와 장방형 덕트 환산, 덕트 풍속 구하기

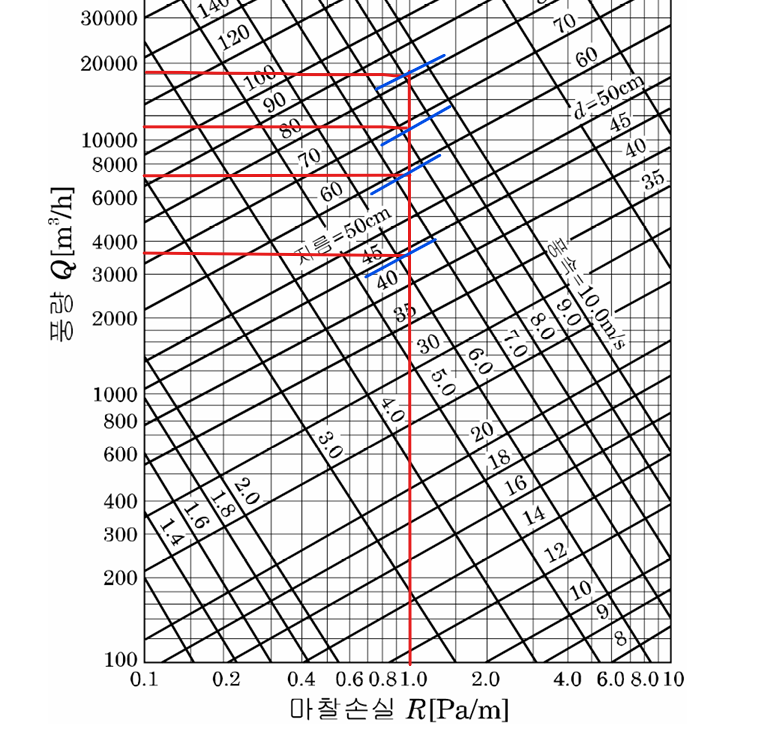

선도 해석은 생략을 했지만 덕트손실 1Pa/m의 선상에서 풍량에 따른 원형덕트 지름을 찾으면 작도에 따라 약간 오차가 있을 수 있으나 해답과 비슷한 원형덕트 지름이 나옵니다. (첨부 그림 참고)

장방형 덕트 환산표에 따라 원형 덕트지름을 장변 1000 칸에서 찾으면 해설과 같습니다.

각 구간의 풍속은 장방형덕트의 단면적과 풍량을 통해 구하게 됩니다.

(2) 항 정압을 구한 후 전압을 구해야 하기 때문에 덕트 전손실을 정압으로 해석한 부분입니다.

 Z-F 구간까지 길이에 국부저항이 50% 이므로 1.5를 곱한 후 길이당 1Pa/m의 손실이므로 1을 곱하여 직관의 손실을 구하고 댐퍼와 취출구의 저항을 더하면 175Pa이 되며

(3)항 송풍기 전압=정압+토출동압이므로

Z-A의 풍속을 동압으로 환산하여 (2)에서 구한 정압에 더하면 송풍기 전압 216.63Pa을 구할 수 있습니다.

특별이 이상하다고 생각되는 부분은 댓글로 남겨주시면 검토 후 답변드리겠습니다.
