네, 안녕하세요.

질문1) 증발온도: -25도, 응축온도:30도

압축흡입가스 : -25도(과열도 5도), 팽창밸브직전 : 25도(과냉각도 5도) 일 때

다음을 구하시오.

단, 냉동능력은 100kw

 풀이)

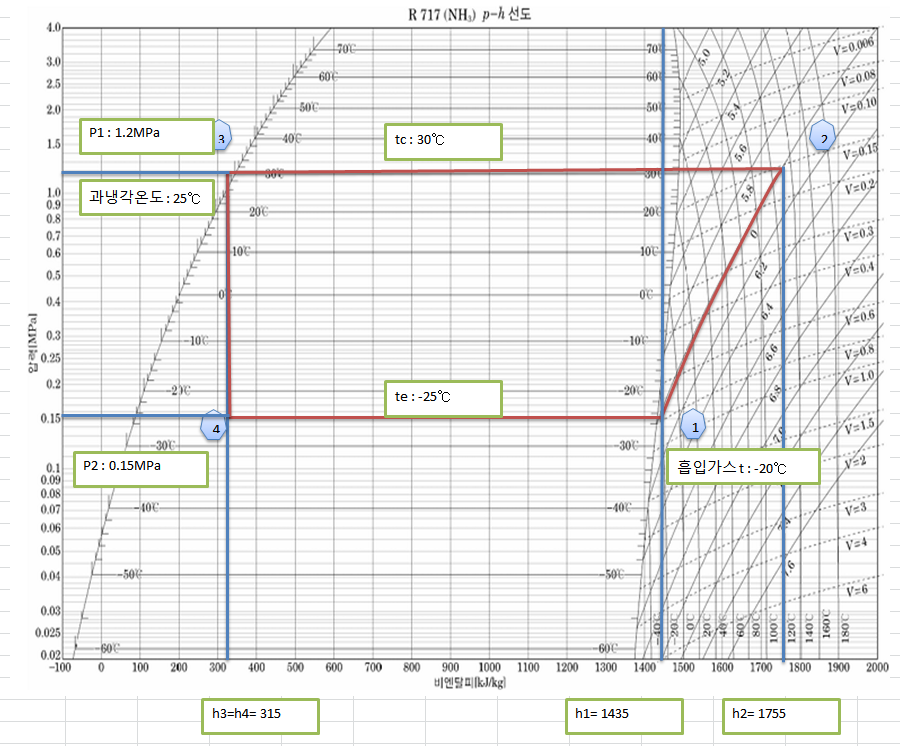

선도를 작도하면 h1=1435kJ/kg, h2=1755kJ/kg, h3=h4=315kJ/kg,

1) 냉동효과 q2= h1-h4 = 1435-315=1120kJ/kg

2) 압축일량 w= h2-h1 = 1755-1435=320kJ/kg

3) 응축방열량 q1= h1-h3=1755-315=1440kJ/kg

4) 냉매순환량 G=Q2/q2=100(kJ/s)/1120(kJ/kg)=0.089285(kg/s)=321.43(kg/h)

5) 이론동력 W=G×w =321.43(kg/h)×320(kJ/kg)/3600=28.572(kW)

6) 응축기방열 Q1=G×q1=321.43(kg/h)×1440(kJ/kg)/3600=128.572(kW)

7) 이론 성적계수 COP=q2/w=1120/320=3.5

8) 압축비 P1/P2=1.2/0.15=8

선도에서 구한 엔탈피 값은 계산 편의산 5단위로 표시하여 다소 오차가 있을 수 있습니다.
