네, 안녕하세요.

열심히 학습중이시네요.

시험이 몇 일 남지 않았습니다. 끝까지 최선을 다해 좋은 결과 이루시길 바랍니다.

그럼 답변드리겠습니다.

1. 네, 더 현실적이라서 좋습니다.

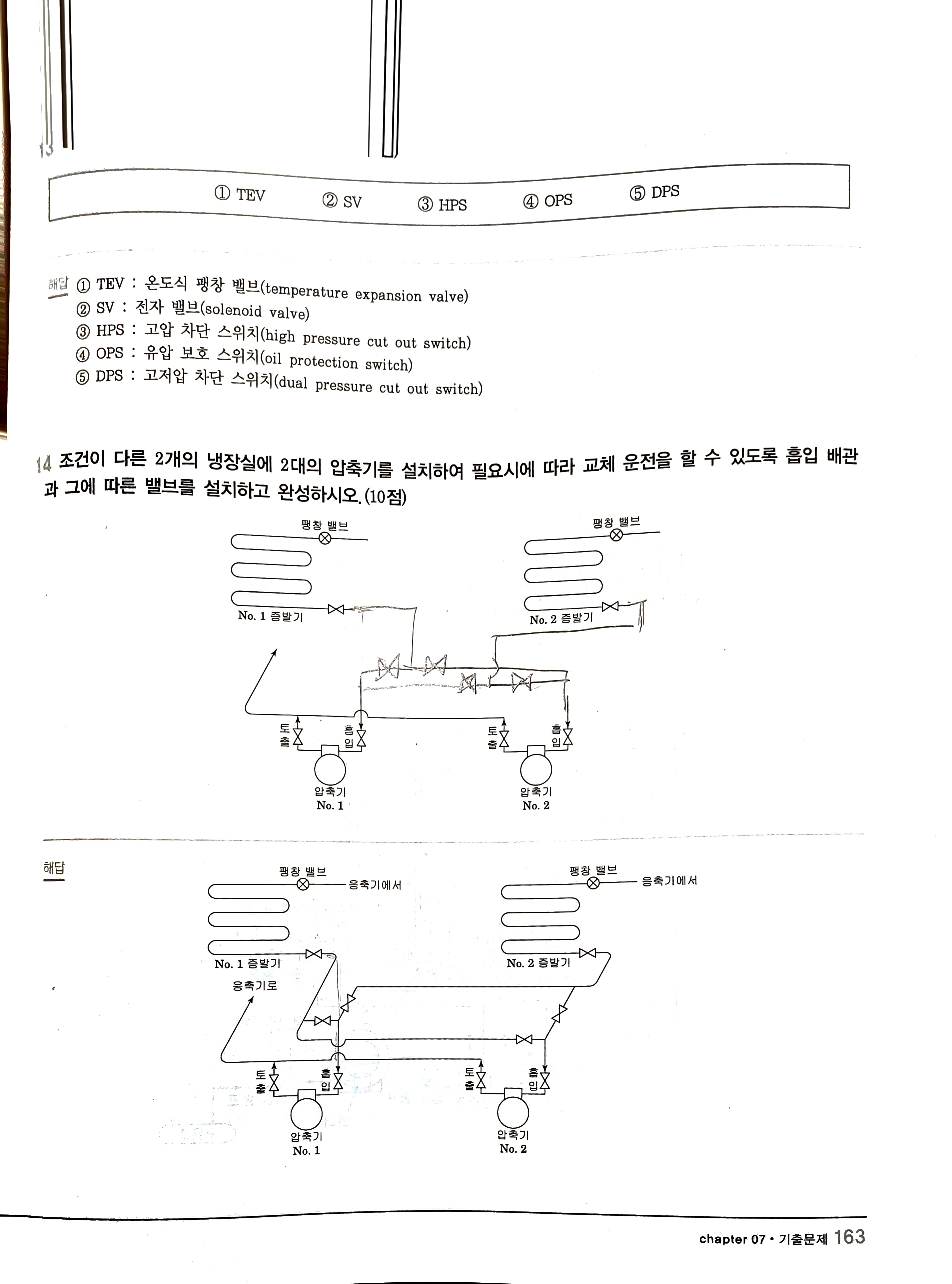

2. 가능합니다. 압축기 두대와 증발기 두대가 밸브 조작에 의해 서로 교체 운전이 가능하면 됩니다.

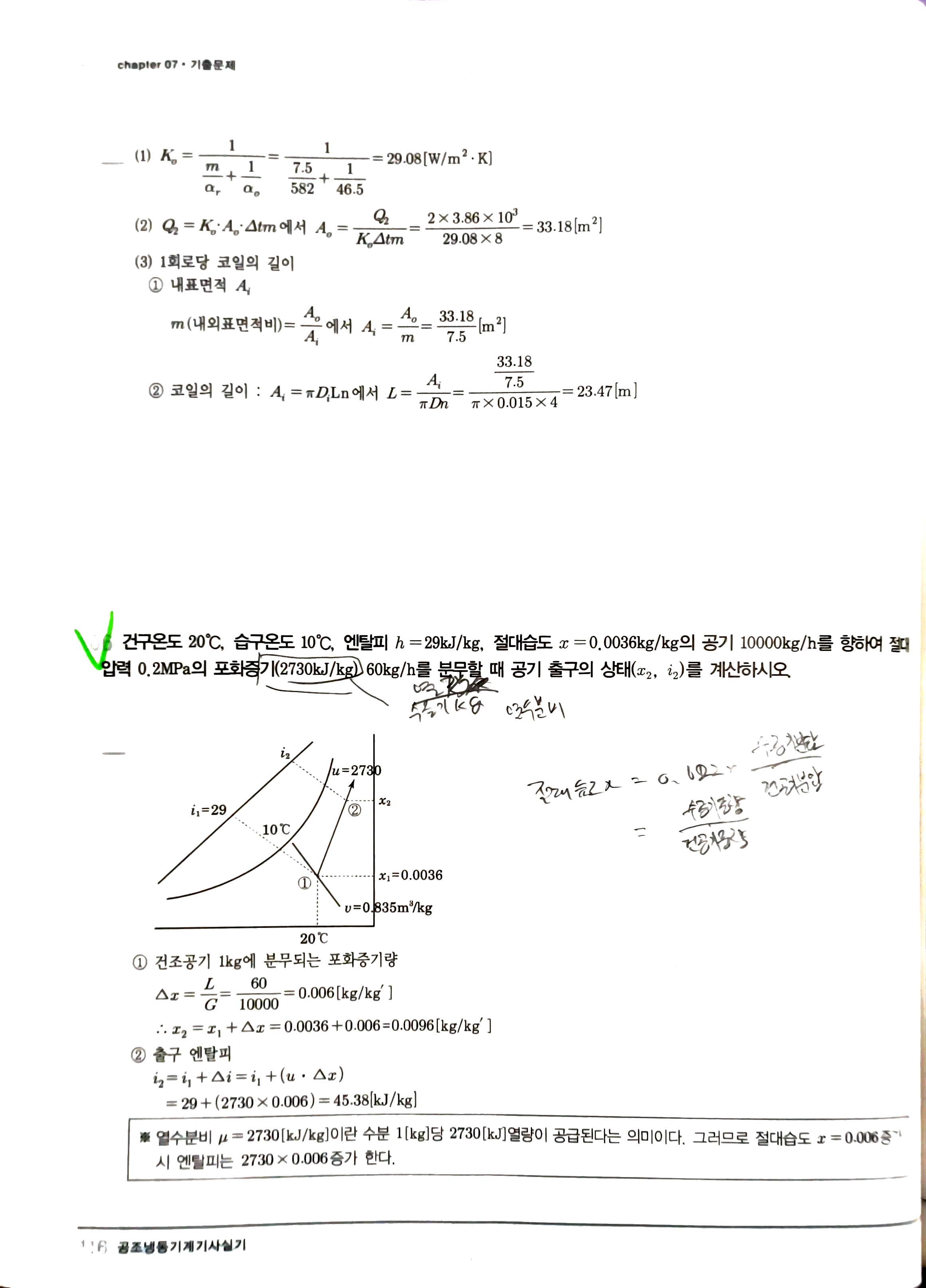

3. 포화증기란 공기중의 절대습도에서의 포화수증기상태를 말하는 것이 아니고

증기 보일러에서 증기를 만들 때 포화증기로 만들어 공급한다는 가정입니다. 용어는 비슷하지만 전혀 다른 상태값이 됩니다.

증기보일러에서는 일부 수분을 포함한 증기가 송기될 때도 있고 수분이 없는 건포화증기 만 송기될 때도 있는데 보통은 일부 수분을 함유하고 있습니다. 그럴 경우 응축잠열 엔탈피 값이 감소하는 부분이라 문제에서는 그런 조건이 없다라고 가정하여 문제를 출제한 부분입니다.

따라서 절대습도 공식으로 푸는 것이 아니기 때문에 해설대로 학습하시기 바랍니다.

참고로 절대습도=공기중의 수분량kg/건조공기 1kg 이며

     계산식은 절대습도kg/kg'=0.622(kg/kg')×(수증기분압/건공기분압)=0.622×(수증기분압/(대기압-수증기분압)) 으로 구하게 됩니다.

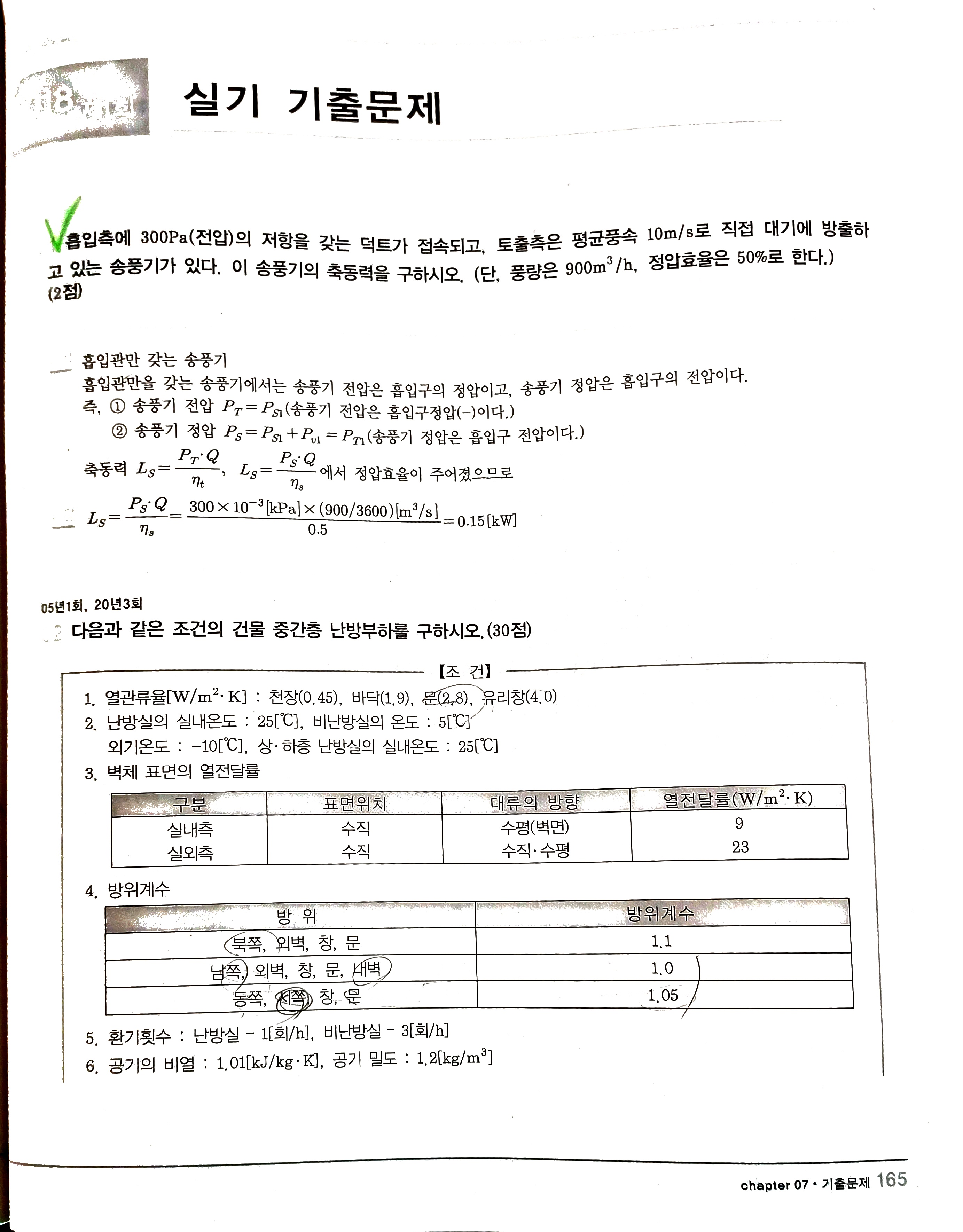

4. 문제 조건에서 흡입관은 덕트에 접속되어 있고 토출은 직접 대기에 방출하고 있다고 제시하고 있습니다.

 이는 마치 옥상에 송풍기를 설치하여 흡입측에 주방 또는 화장실 또는 특정장소까지 흡입덕트를 설치 후 송풍기로 흡입하여 대기에 토출 댐퍼 없이 배출하는 시스템이라고 보시면 됩니다.

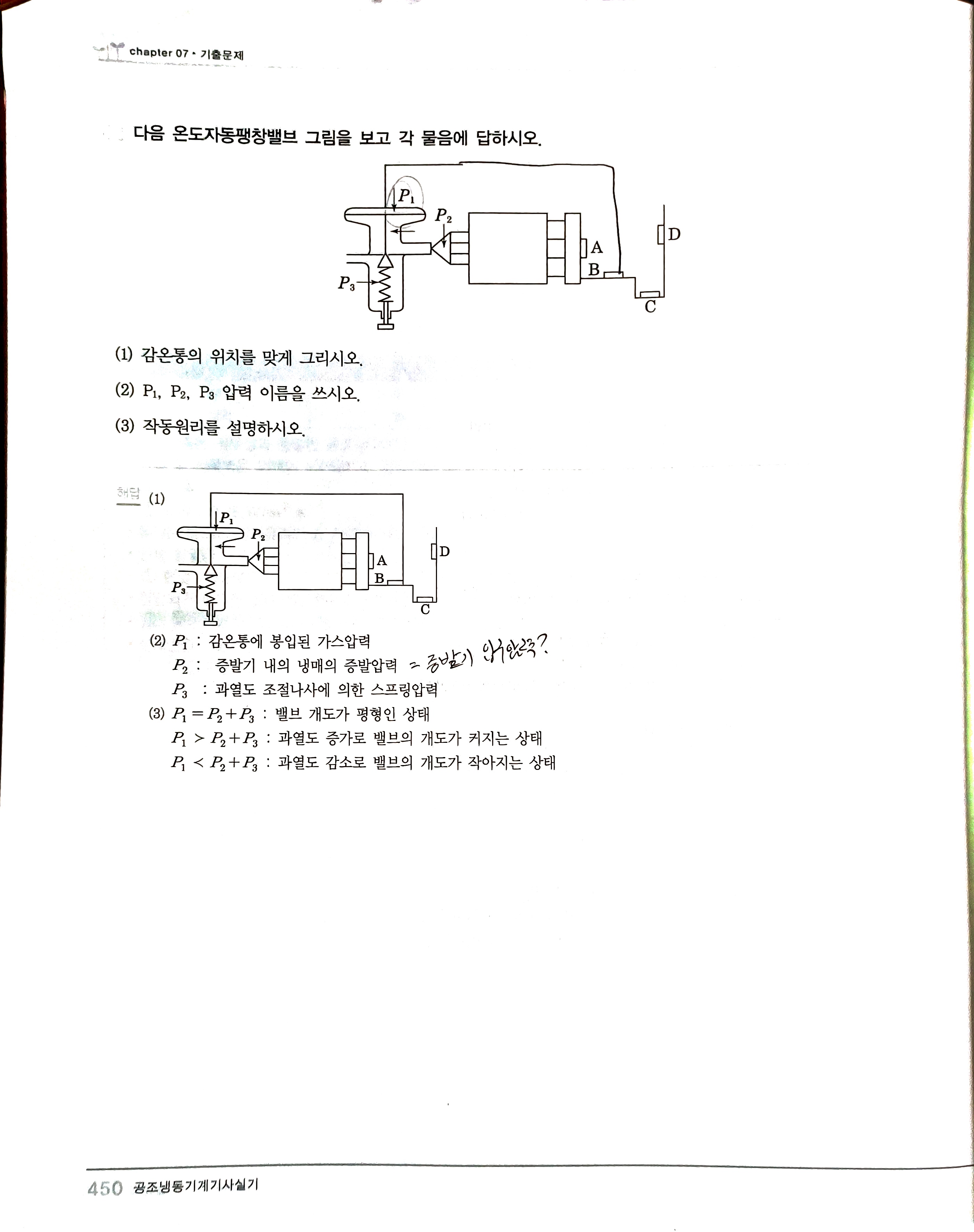

추가) 네 맞습니다. 온도자동팽창 밸브의 _P2는 증발기의 입구 압력이 됩니다.
