제목
2023-4회 / 76번 / 냉매배관 시 흡입관 시공
질문유형 온라인강의 > 공조냉동기계기사 필기 종합반 > 강희중
글쓴이 장*추 등록일 2025.08.15 답변상태 답변완료

  •

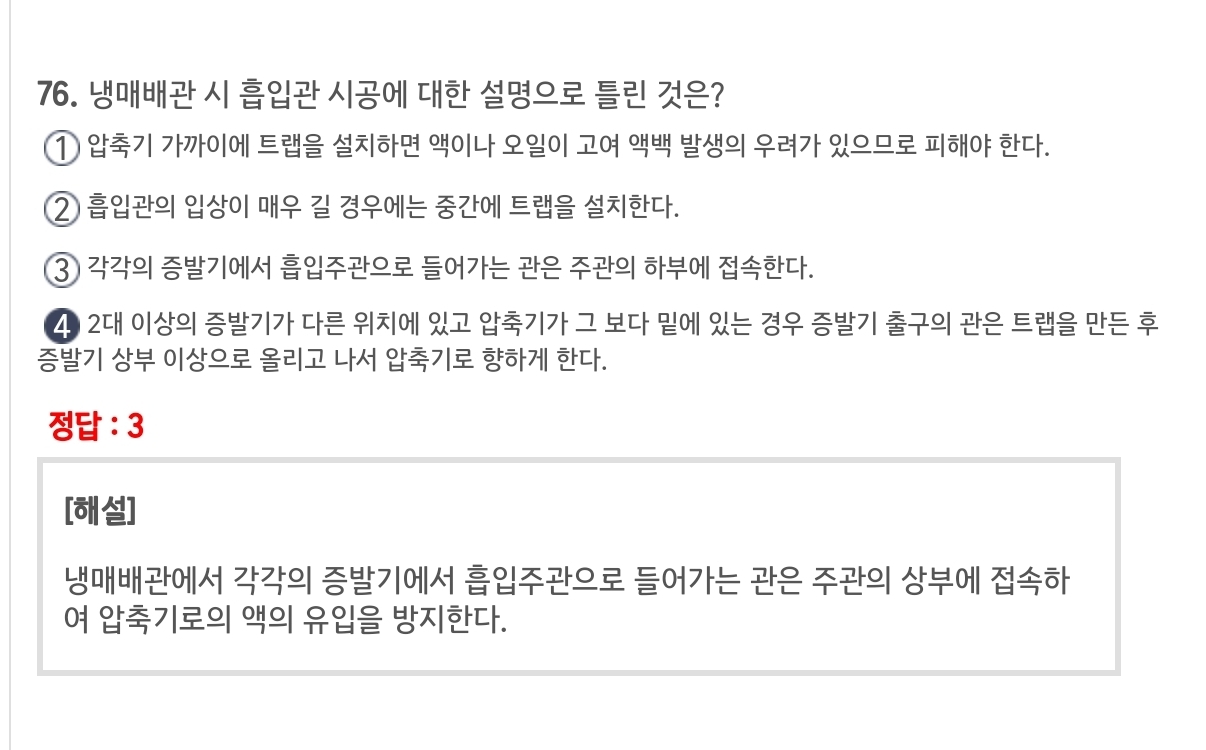

    0. 문제 및 해설

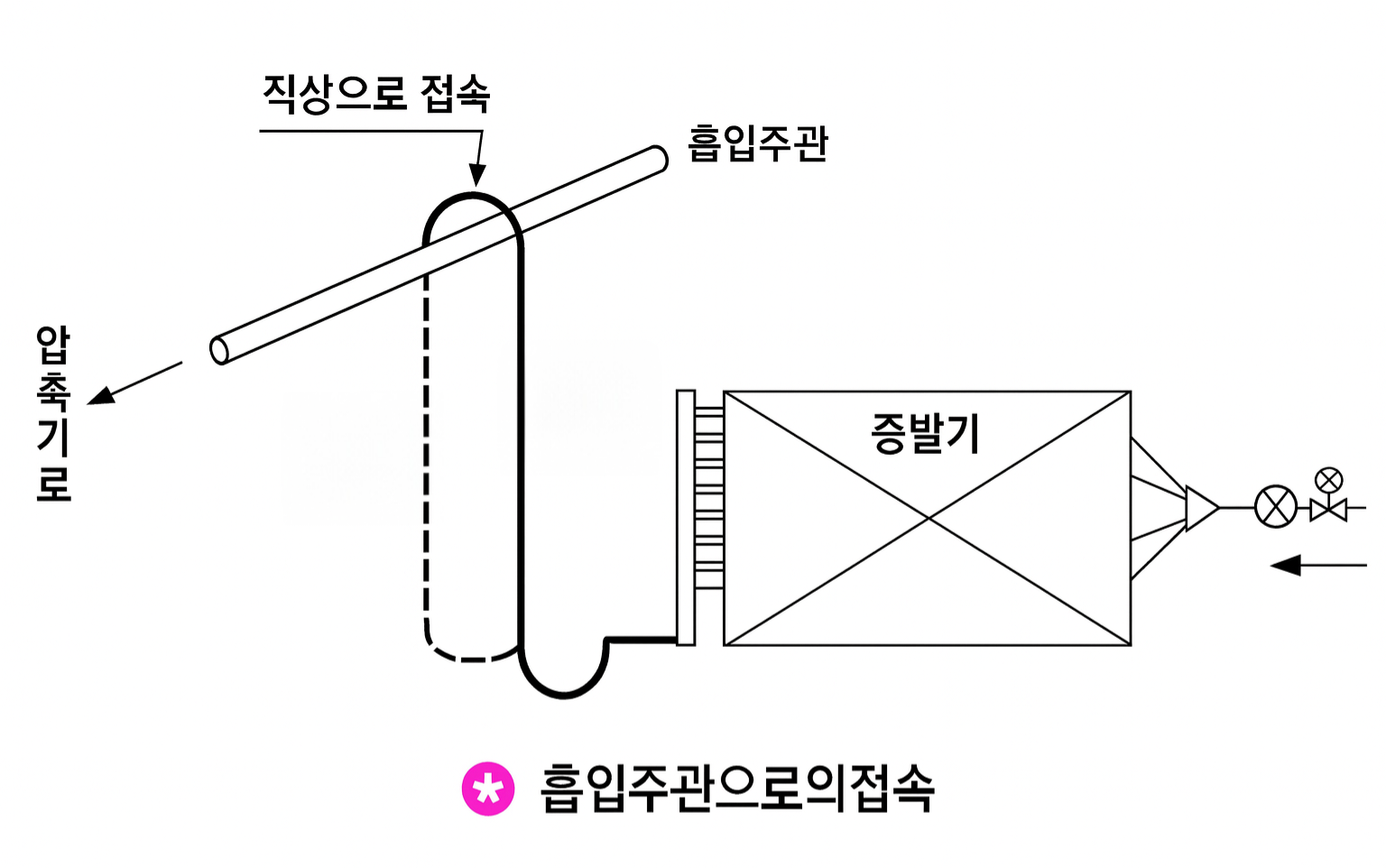

    1. 그림이미지가



    증발기애서 흡입주관으로 들어가는 관은 주관의 상부(직상) 으로 접속한다.



    점선으로 표현된 하부(직하?)로 접속하면 안되는 것 맞나요?







    2.  아래처럼 정리해도 되나요?



  • 강희중 ｜(2025.08.16 12:03)

    네 맞게 잘 정리 되었습니다.

    설명처럼 처럼 오일회수와 액백 방지를 위해 상기 그림처럼 배관해야합니다.
