네, 안녕하세요~

음.... 해당 이미지는

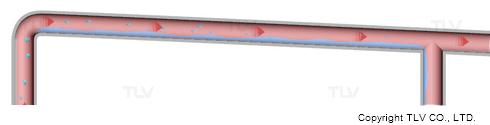

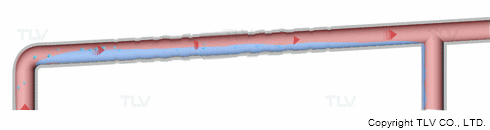

흐름방향으로 상향과 하향의 배관이미지는 같지만

증기배관의 상향식과 하향식에서 발생하는 응축수가 어떻게 회수되는지를 표현한것이네요.

70번 문제는 급탕배관으로

물이 가득찬 상태의 급탕흐름에서 상부에 발생한 공기의 흐름표현이 되야 하며

하향식일 경우 배관 상부의 공기가 공급측(왼쪽)에 체류하면서 물의 흐름을 방해 하게 됩니다.

따라서 상향식 배관의 구배를 통해 발생하는 공기를 최상층 공기빼기 밸브나 팽창탱크로 유도하는 구조이어야 합니다.
