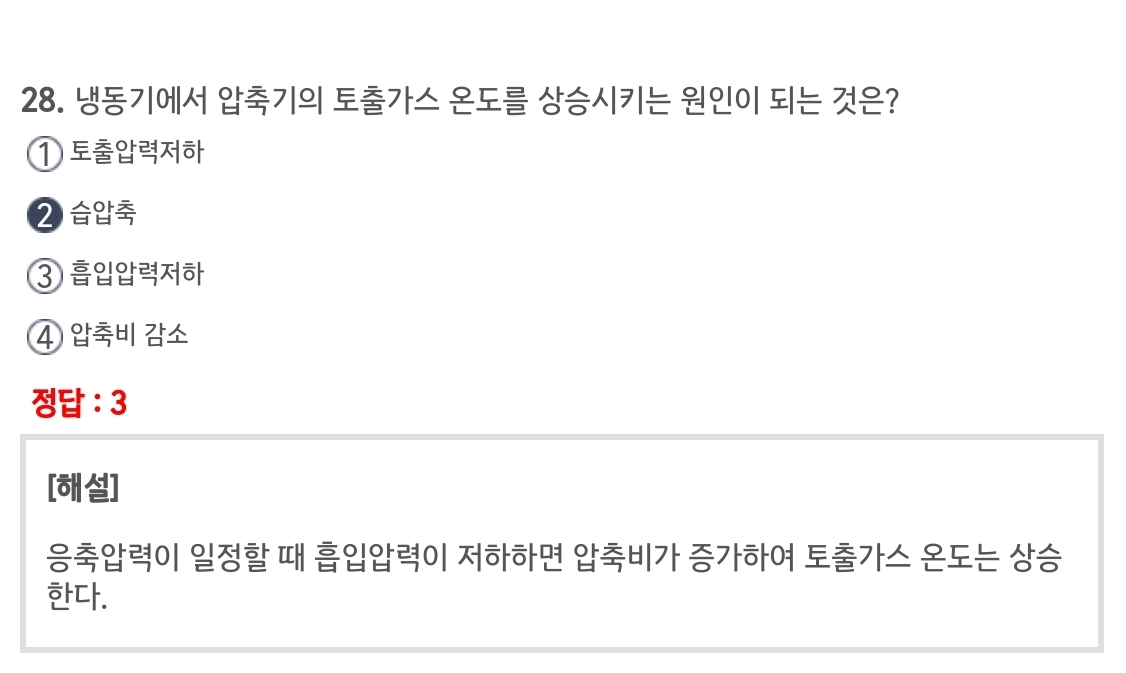

0. 문제 및 해설







쿨팩이라는 몰리에르 선도 시뮬레이션 프로그램을 활용해 보았는데요

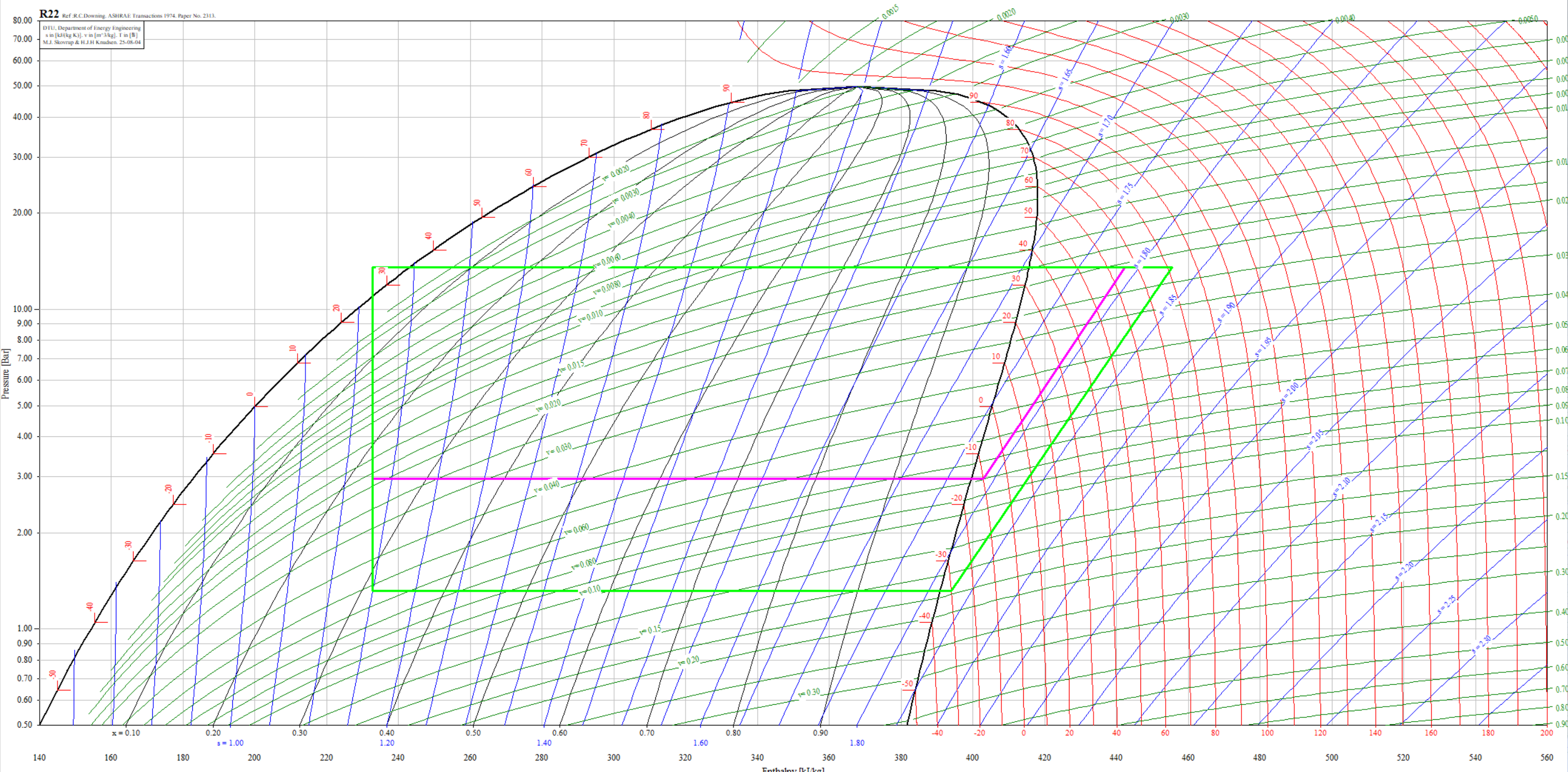

1.  과열도 50, 0 비교 (습압축)



습압축을 표현할려면 과열도가 - 값이 나와야 된다는데



이 프로그램에서는 0까지 가능하다고 해서 비교해 봤습니다.

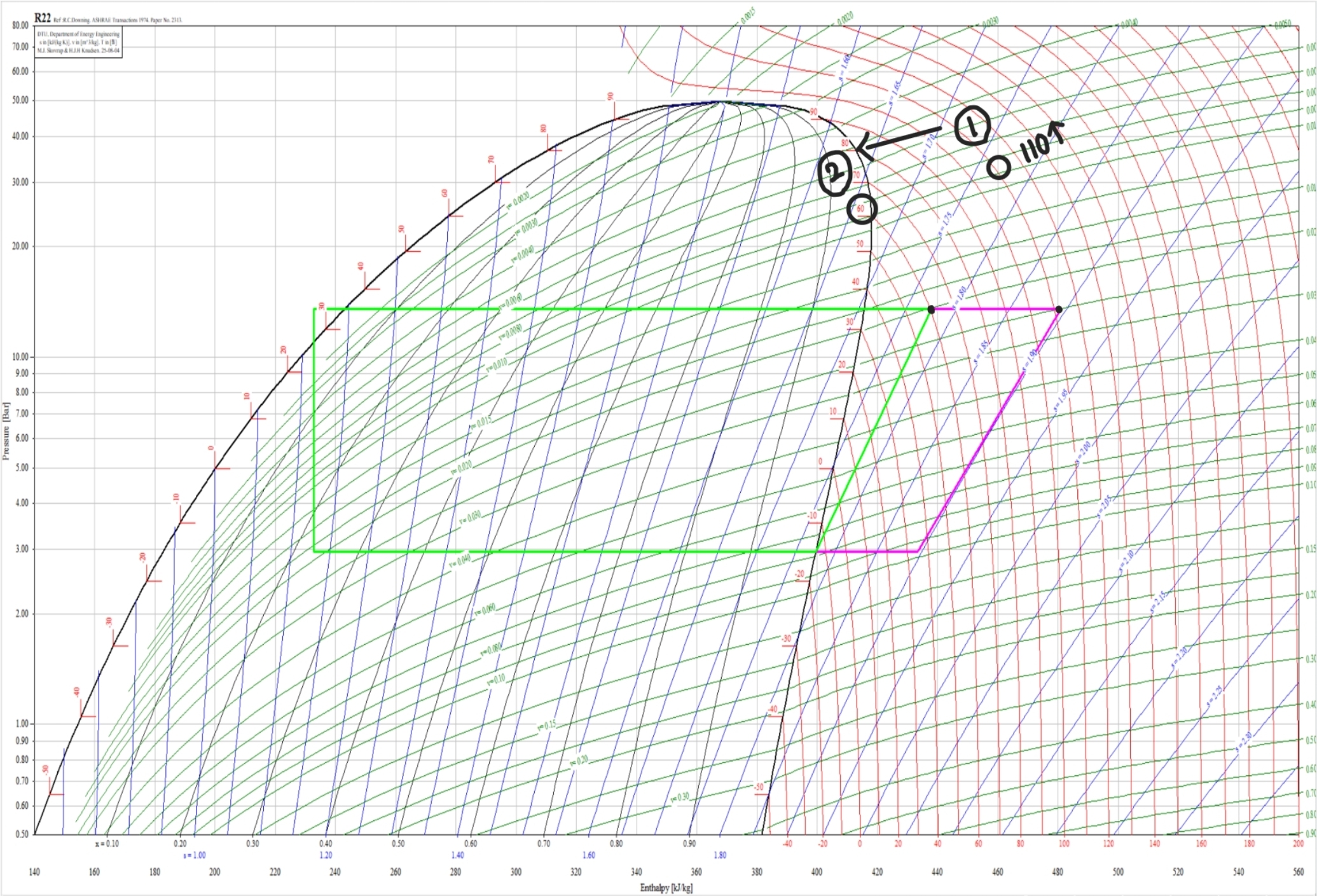

압축기 토출가스 온도가 압축기 출구점과 등온선이 교차하는 지점 맞나요?

분홍색 : 과열도 50 , 압축기 토출가스 온도 약 110



연두색 : 과열도 0, 압축기 토출가스 온도 약 60도



따라서 습압축하면 과열도가 - 이므로 토출가스온도를 하강시키는 원인이다.



이렇게 해석해도 되나요?

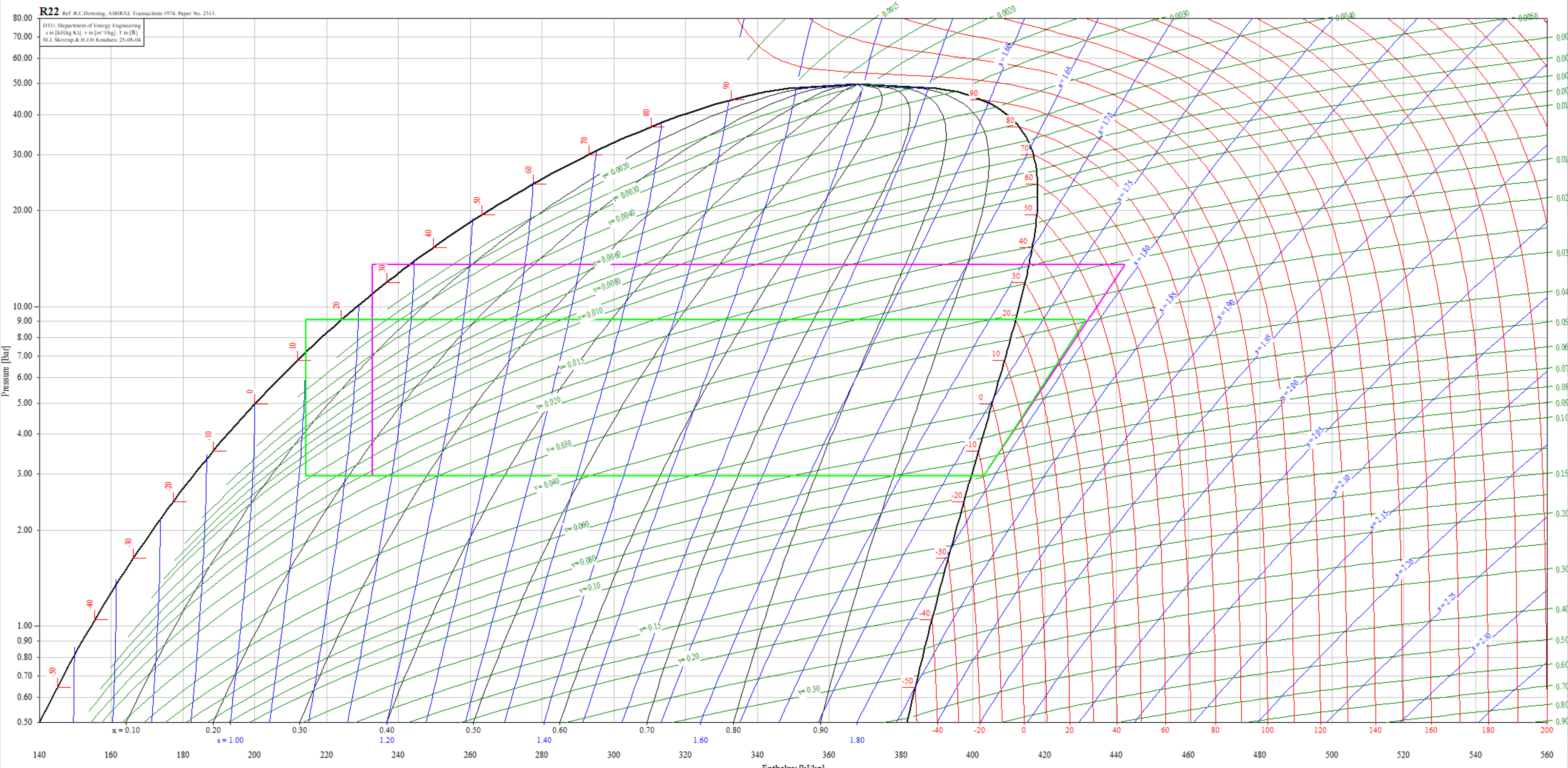

2.  토출압력저하(응축압력, 응축온도 저하)



35도 -> 25도





토출 가스 온도 하락





3. 흡입압력저하(증발압력, 증발온도 저하)



-15도 -> -35도



토출가스 온도 상승

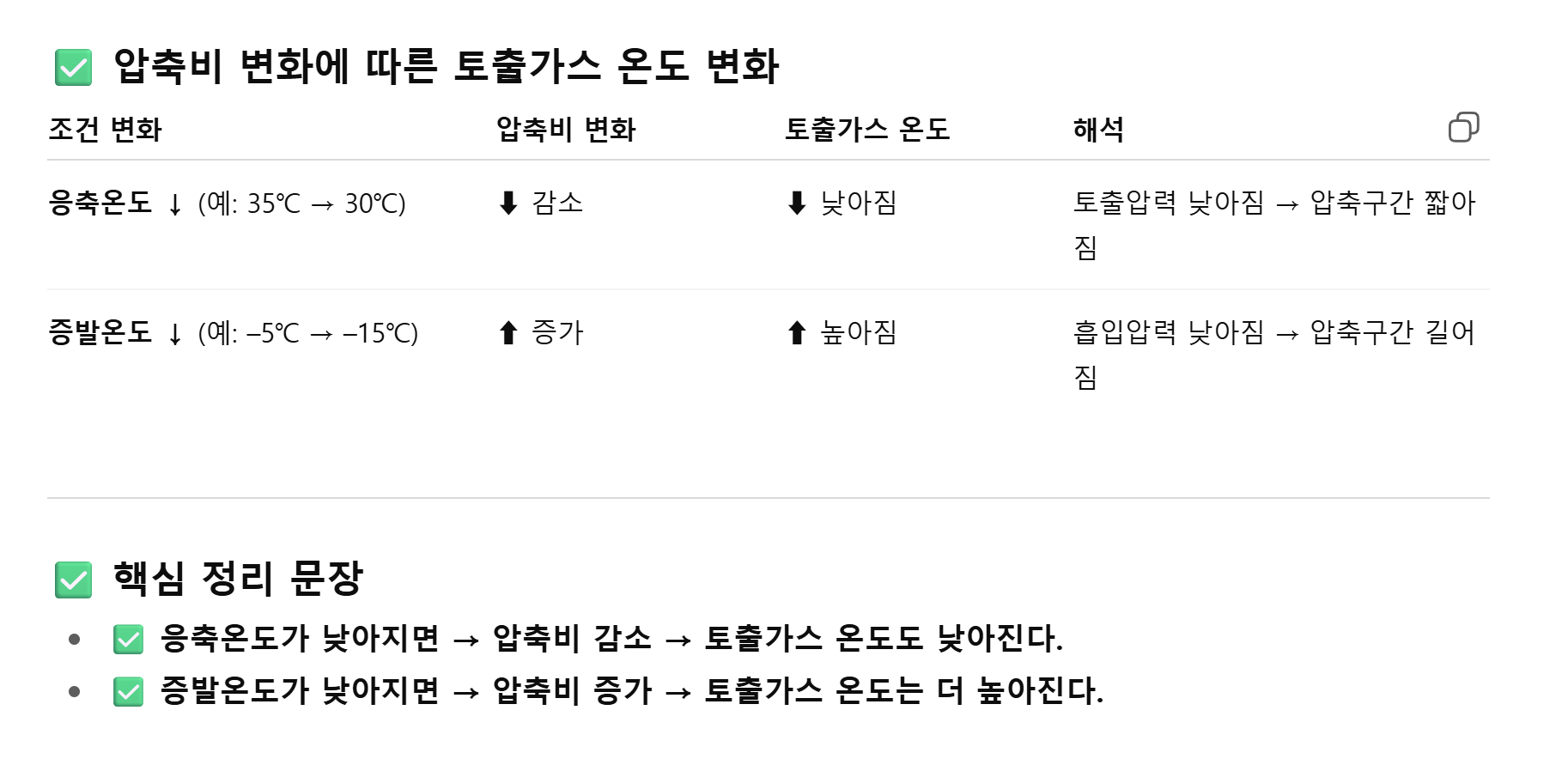

4. 압축비에 따른 토출가스







혹시 잘못 정리 한 부분 있을까요?
