네, 안녕하세요~

시퀀스 회로는 조금만 복잡해져도 해석하는데 애를 먹습니다.

저도 처음 배울때는 많이 헷갈렸던 부분입니다.

아무튼 시퀀스 회로 분석은

모든 접점의 이해 관계를 잘 파악해야 합니다.

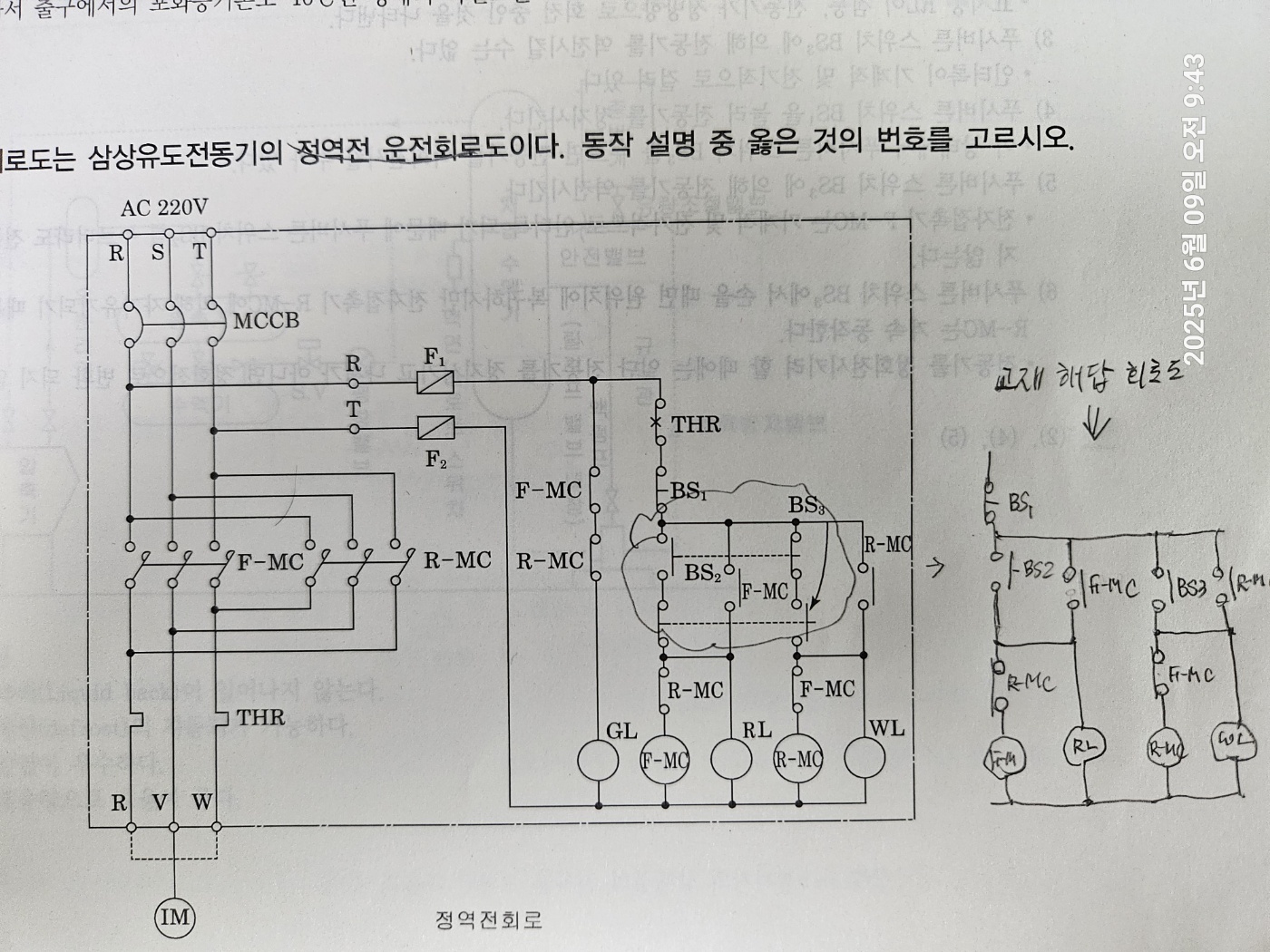

교재 설명처럼 동작하는 이유

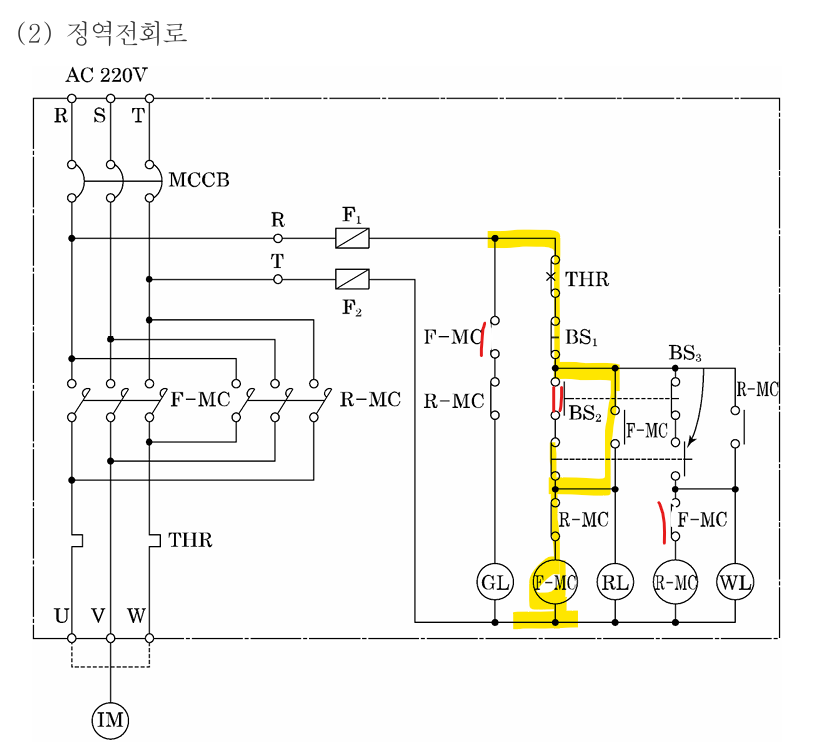

상기 정역전회로에서 BS2를 누르고 때면 아래 그림처럼 회로가 형성됩니다.

이 회로의 특징은   F-MC로 가는 길에는 F-MC a가 자기유지되어 BS1외에는 정지시킬 스위치가 없고

R-MC는  F-MC가 동작하는한 인터록 회로(F-MC b 접점)때문에 어떤 스위치를 눌러도 전기가 공급되지 않는 회로 입니다.

따라서 BS2누르던, BS3을 누르던 정회전 F-MC를 정지 시킬 수 없고, 역회전 R-MC를 동작시킬 수 없게 됩니다.

BS1을 눌러 F-MC 소자시켜야지 비로서 처음의 상태로 돌아와 정회전이던 역회전이던 MC를 동작시킬 수 있습니다.
