제목
2021-1 / 13번 / 배관도 엘보 문의
질문유형 온라인강의 > 공조냉동기계기사 실기 종합반 > 강희중
글쓴이 장*추 등록일 2025.03.14 답변상태 답변완료
  •

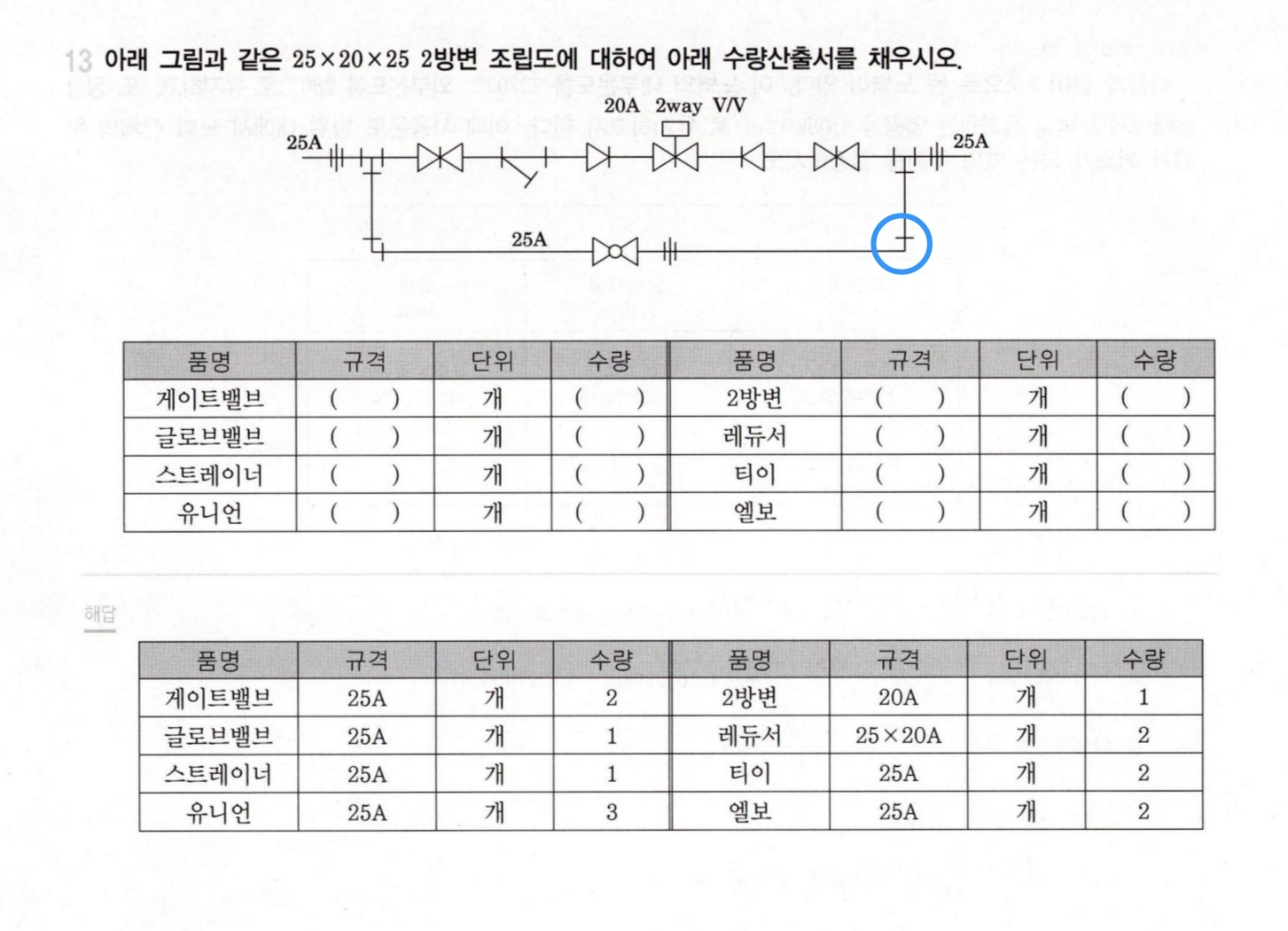

    0. 교수님 문제의 엘보 부분이 잘못 표시된것 같아 문의 드립니다.





    1.  파란색 원을 보시면 엘보표시에 작대기(?)하나가 생략되어 있습니다.









    2. 원래 이렇게 엘보에는 작대기 2개 표시되어야 하는 것 아닌가요?



  • 강희중 |(2025.03.15 02:31)

    네, 맞습니다. 엘보표시가 잘 못 되었네요.

    수정하도록 하겠습니다.

    제보 감사합니다.

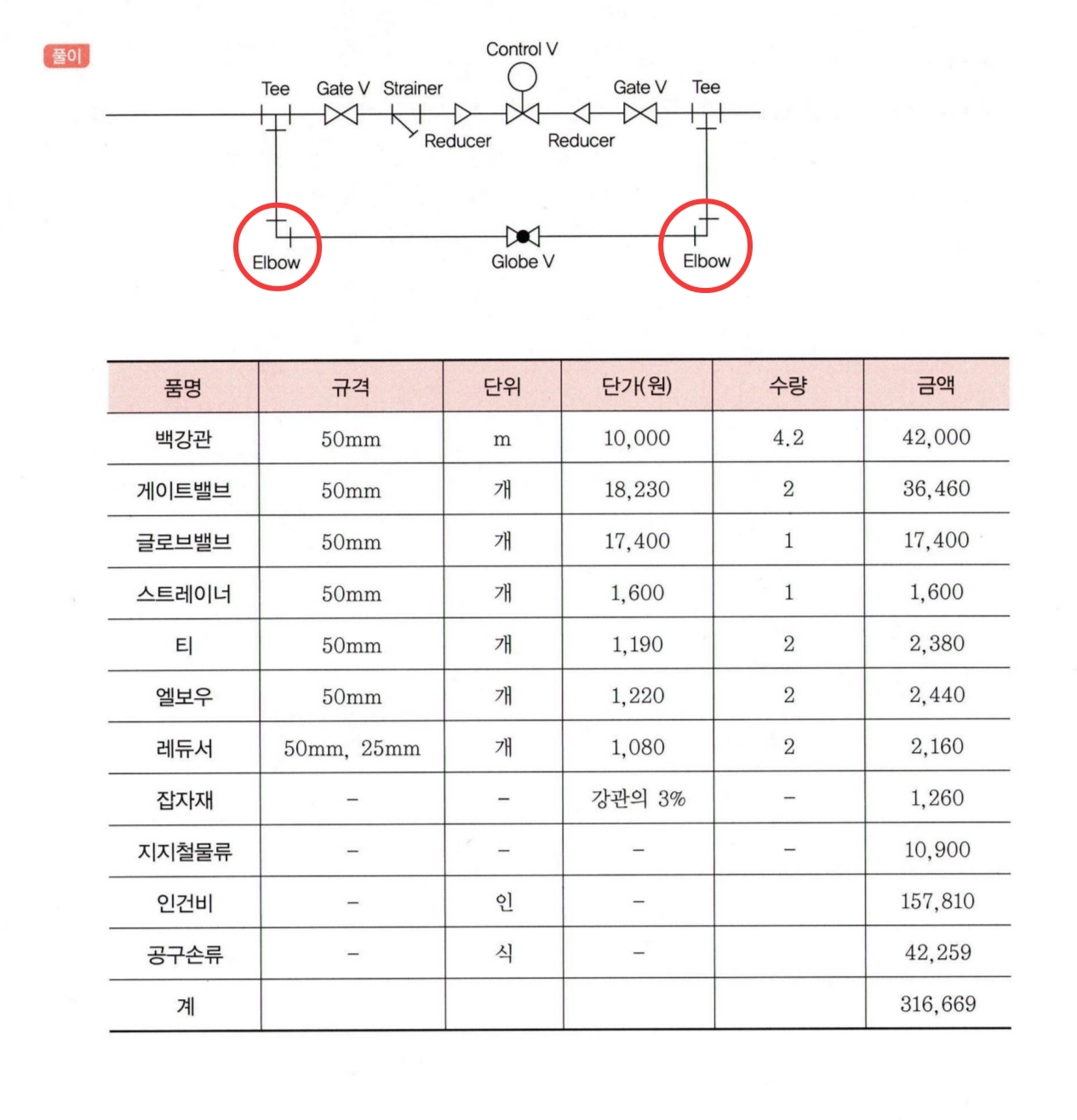

    바이패스 배관의 글로브 밸브도 검점색이 채워진 원으로 도시해야 하는데 동그라미로 표시되었네요.

    같이 수정하겠습니다.
