0. 이전질문 링크 : https://engineer.inup.co.kr/post/read.jsp?id=155977&layout=&s_module=

이전에  교수님한테 아래에 같은 답변을 받았습니다.

기본적으로 4방 밸브는 전자밸브이며, 전원이 OFF된 상태(평상시)를 기준으로 표시됩니다. 일반적으로 냉방 모드를 기준으로 응축기(C), 증발기(E), 압축기 흡입(S), 압축기 토출(D)로 기호를 설정합니다.

따라서, 냉방 기준으로 배관을 연결하는 것이 일반적이며, 난방 시에는 4방 밸브만 전환하면 되므로 굳이 냉난방을 병기하여 표시할 필요 없이 혼란을 줄이는 것이 좋습니다.

그러나 실제 배관도에서 C가 냉방 기준 응축기로 표시되었을 경우, 난방 시에는 실외기(증발기)로 연결되어야 하므로 이 연결 방식이 잘못된 것으로 볼 수도 있습니다.

하지만, 문제에서 난방을 기준으로 배관 연결을 설정했다는 조건이 주어졌다면, 해당 계통도가 올바르게 해석될 수도 있습니다.

따라서, 이와 유사한 문제가 다시 출제될 경우, 조건을 정확히 확인하는 것이 중요합니다.

또한, 포트(연결부) 역시 배관 연결을 나타내는 표현으로 나쁘지 않다고 볼 수 있습니다.

~하지만 이하 부분 처럼 난방기준으로 문제가 출제됬을 경우 아래와 같이 정리해도 될까요?

1. 난방기준

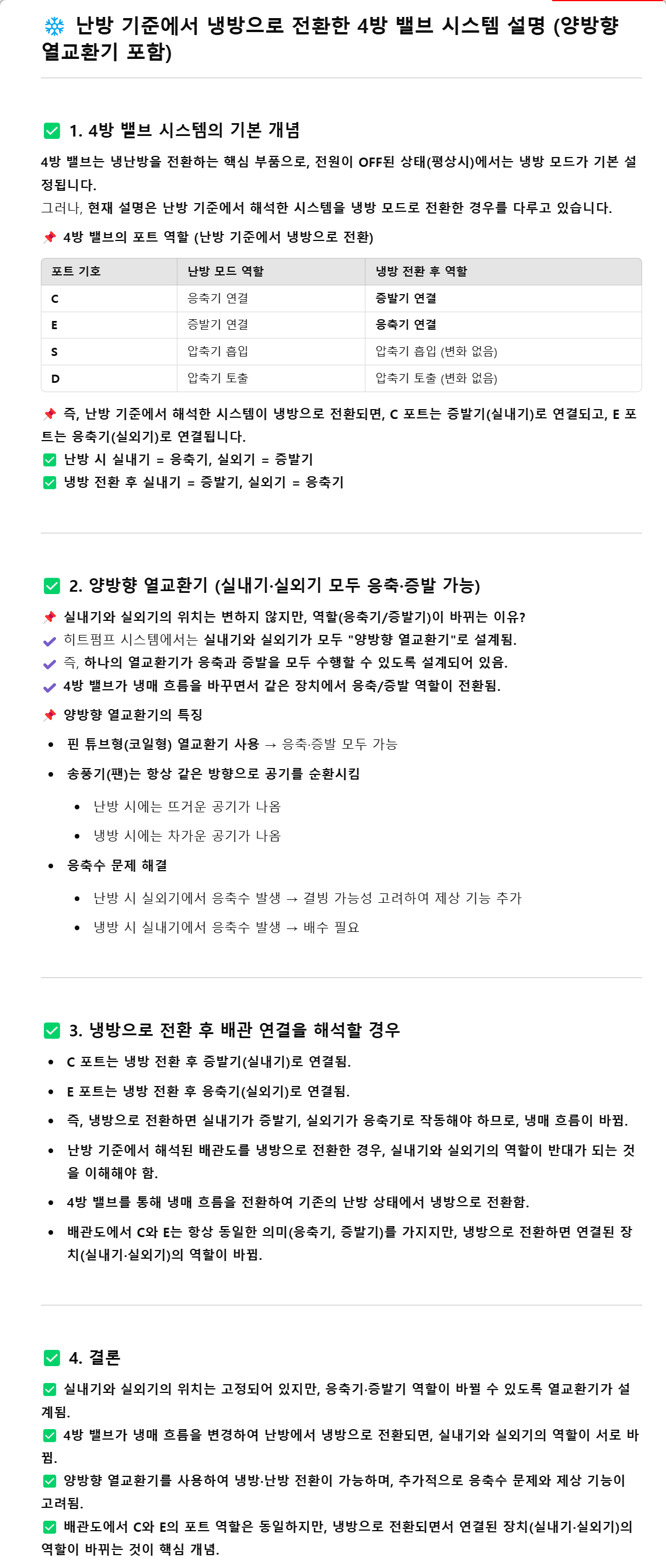

2. 난방기준에서 냉방으로 전환하였을경우
