안녕하세요~

우선 학습에 불편을 드려 죄송합니다.

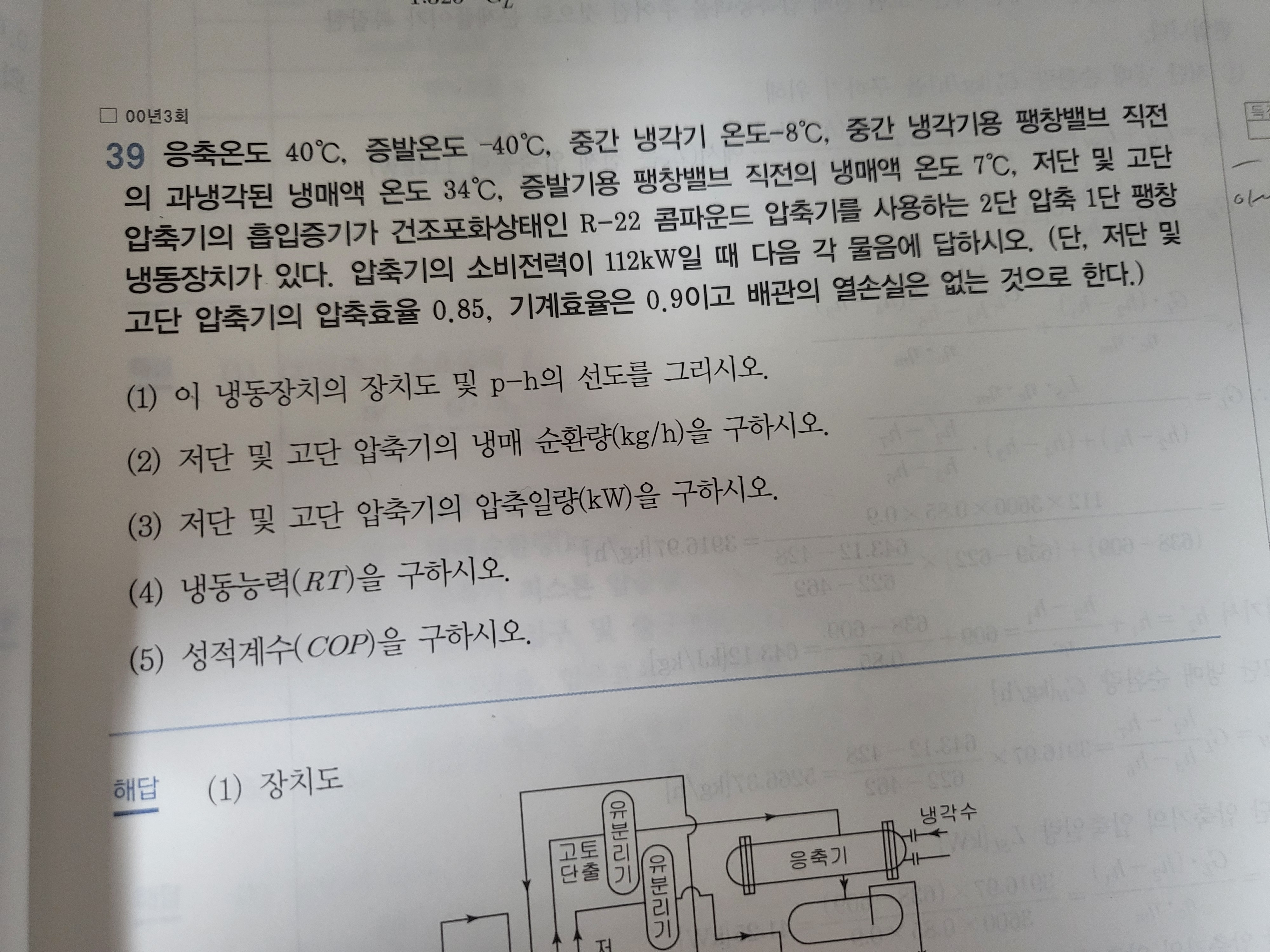

해당 문제는 00년 출제 된 문제로 이 당시 kcal/kg 선도로 출제되어 해석한 문제이며 SI단위로 출제문제가 변경됨에 따라 해당 값을 단순히 kJ의 값으로 환산 하여 교재는 해설하였습니다.

하지만 문제는 엔탈피 0℃ 기준 값이 kcal/kg 선도와 SI단위인 kJ/kg 선도가 다르다 보니 SI단위[kJ/kg]의 R-22 선도에서 작도하면 해당 값이 나오지 않습니다.

해당 답변 페이지에서 빠른 시일내에

SI단위 선도의 작도값으로 새로 안내드리도록 하겠습니다.

학습에 불편을 드려 죄송합니다.

하지만 풀이과정은 동일하니

우선 선도 값은 무시하고 해당 풀이과정 만 학습하시기 바랍니다.

그리고 작도하여 푸는 문제는 오차범위가 있다보니 최근에는 값을 주어지는 경우가 많으나

그럼에도 선도상 작도하여 푸는 문제가 나오고 있으니 작도 연습은 꾸준히 해주시기 바라며

작도는 실무적인 내용으로 현장업무 시 큰 도움인 되는 중요한 기술이니 열심히 학습하시기를 권장합니다.

추가답변)

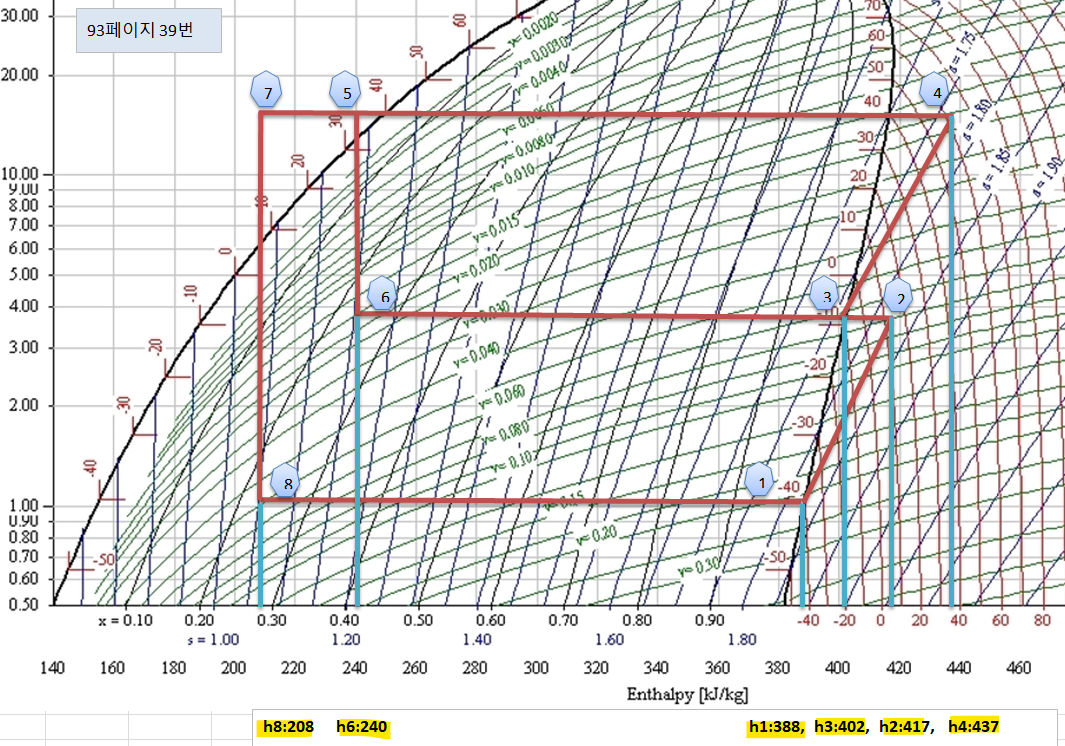

 교재에 있는 선도는 -40℃ 기준선도이므로

일반적으로 많이 사용하는 0℃, 200kJ/kg 기준 선도로 작도하여 제공합니다. R-22 SI 선도는 저작권의 문제가 발생할 수 있으므로 인터넷 검색하면 다운받을 수 있는 곳이 많으므로 직접 다운받아 연습하시기 바라며, 일부 값의 오차는 작도자 마다 발생 할 수 있으므로 이점 감안하여 연습하시기 바랍니다.

26년 출판에서는 R-22 선도에 작도하여 실제 값으로 해당 풀이를 제공할 수 있도록 개정할 예정입니다.
