네, 맞습니다.

난방시 화살표 방향이 반대가 되야합니다.

해당 오류는 발견되어 정오표로 올려놨습니다.

이외 오류사항도 정오표를 다운받아 확인하시기 바랍니다.

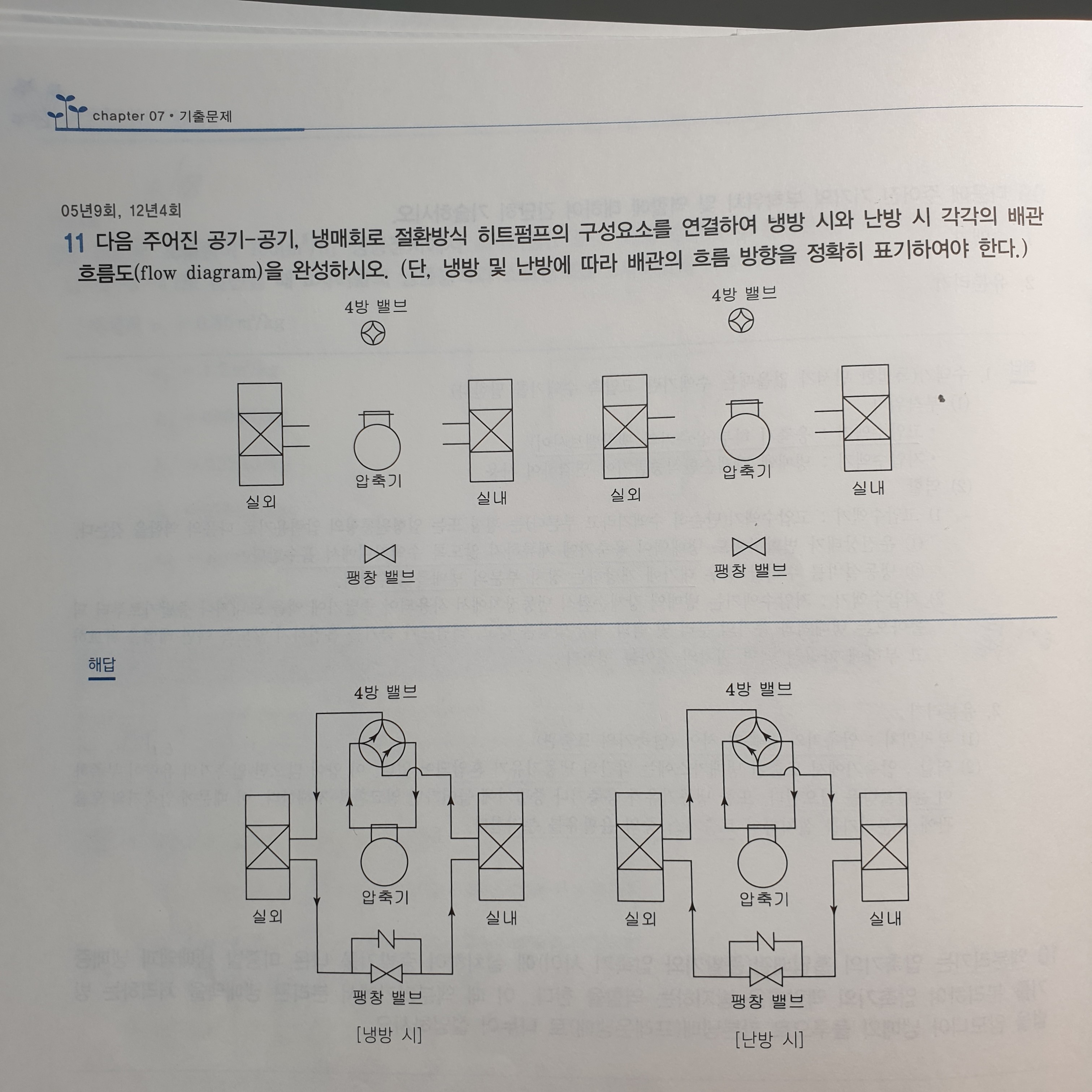

배관흐름에 대한 설명

히트펌프방식의 경우 냉난방 전환구조로 되어 있고 압축기 토출 흡입, 실내외기 배관은 그대로 사용하면서

사방밸브로 냉방은 압축기 토출을 실외기(응축작용)로 난방은 압축기 토출을 실내기(응축작용)로 보내는역활로 냉난방이 전화되며

팽창밸브에서는 그림에는 없는 전자변과 역지변(체크밸브)을 이용하여

냉방시 실외기(응축액)에서 팽창밸브 만을 통과하여 실내기로 보내는 구조이고

난방시 실내기(응축액)에서 팽창밸브만을 통과하여 실외기로 보내는 구조입니다.
