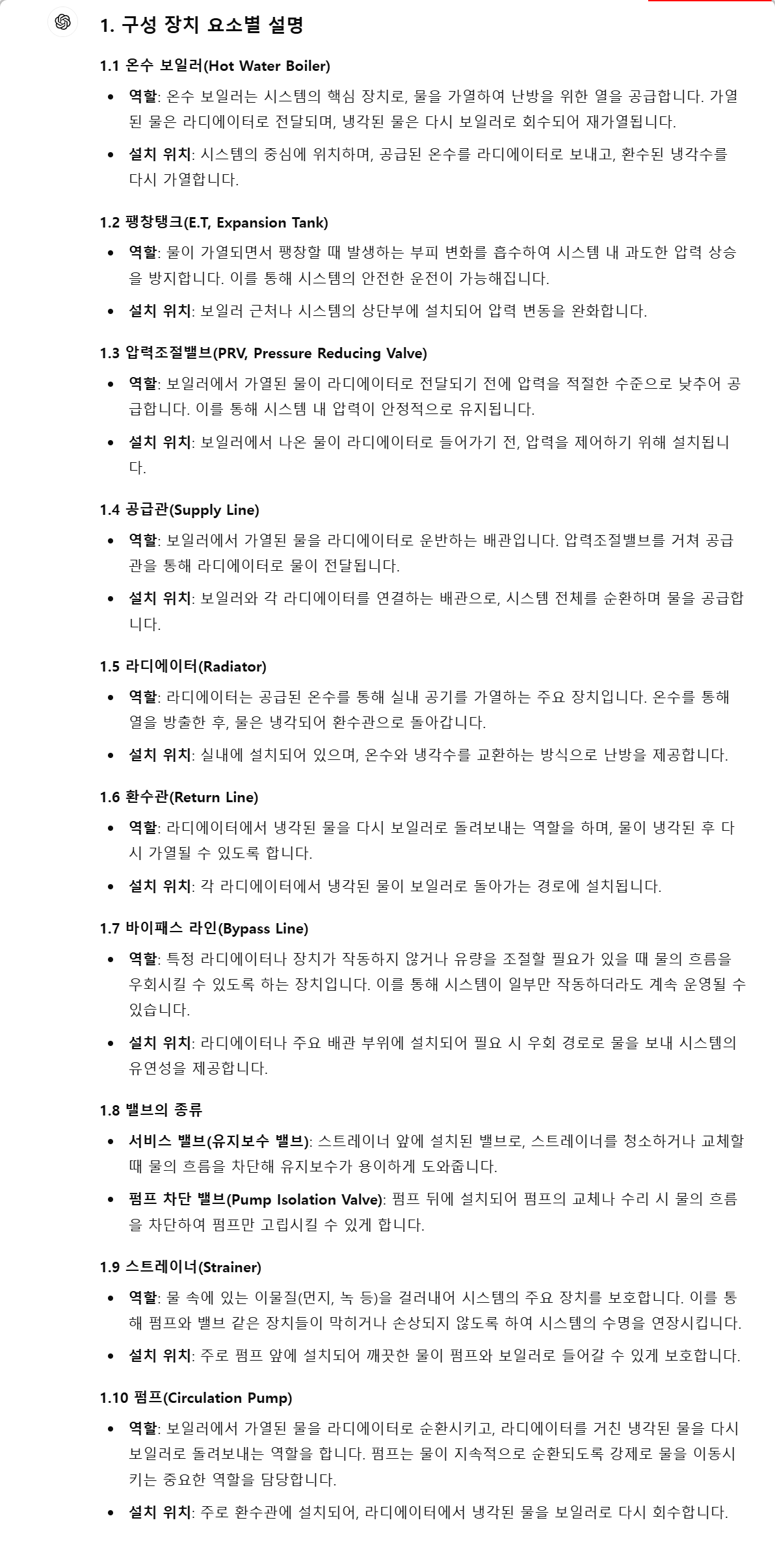

1~2. 네, 맞게 설명 하였습니다.

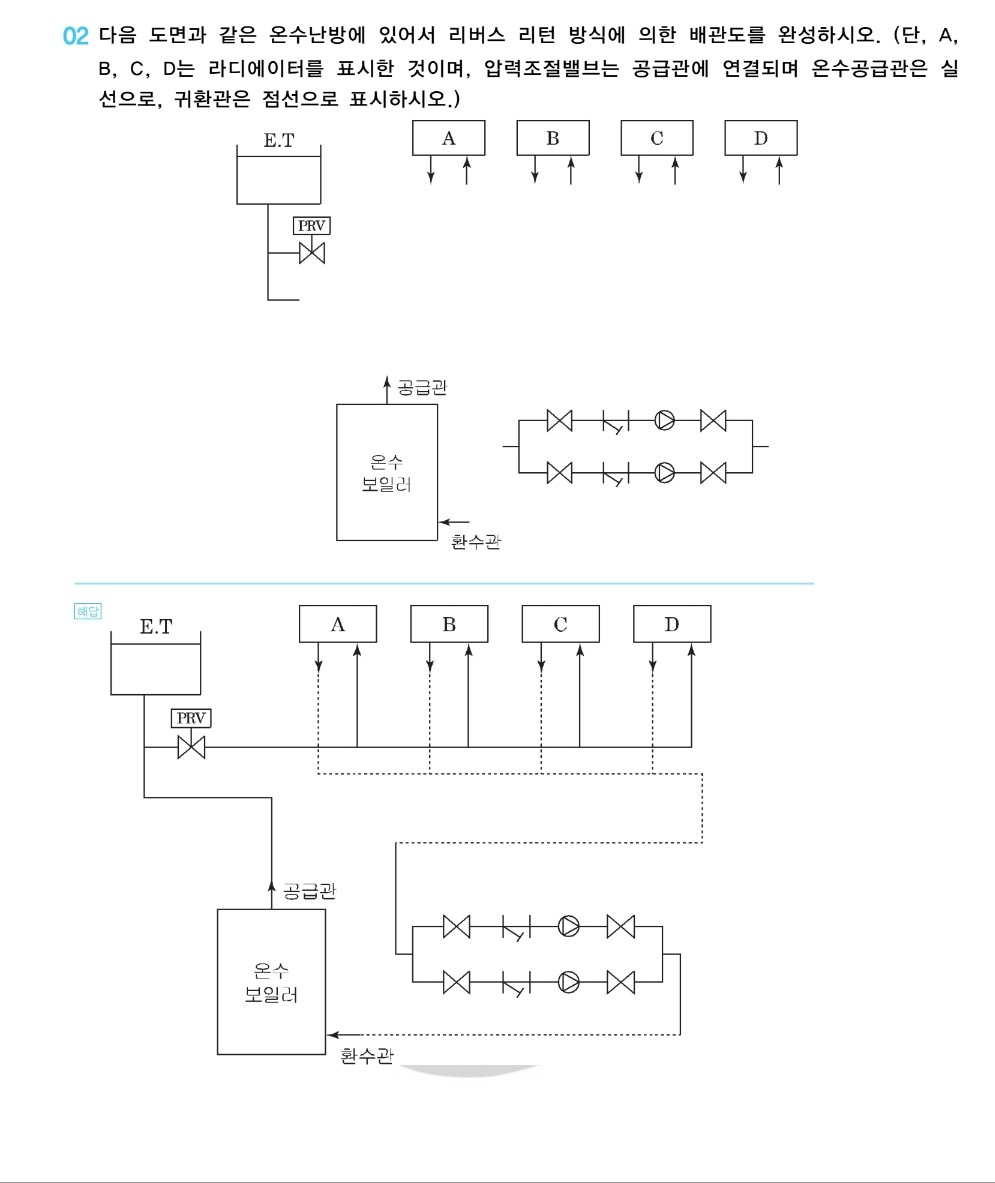

참고로 해당 계통도에는 바이패스배관은 따로 없으며 라디에이터에는 바이패스배관을 설치할 필요가 없습니다.

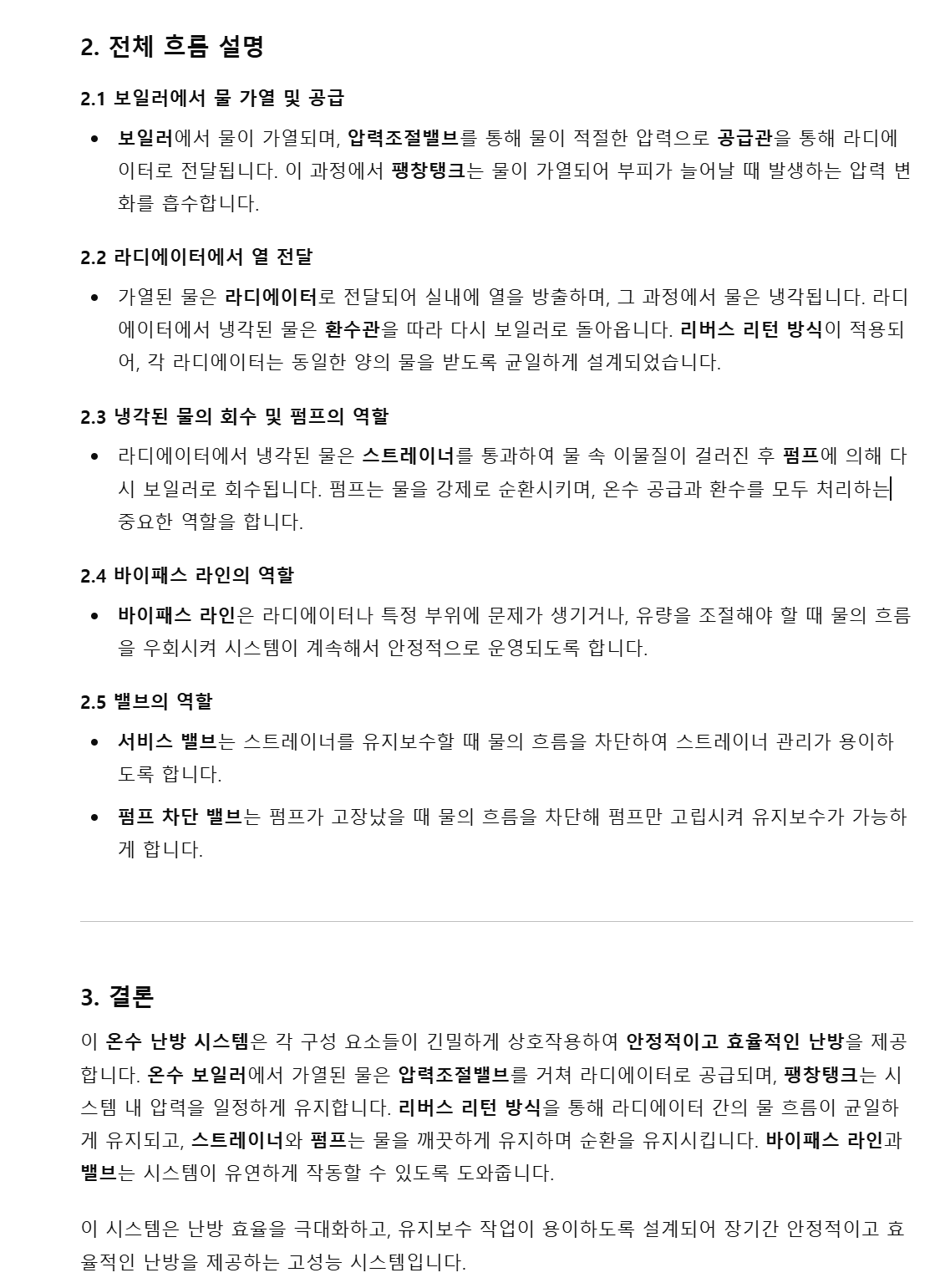

3. 네, 2라인으로 펌프를 구성하는 이유는 전체 순환량 조절과 하나의 펌프 고장 시 대체하기 위해 설치합니다.

 따라서 바이패스 배관은 아니나 역할은 비슷하게 하나의 펌프라인 고장시 수리를 하며 다른 라인을 사용할 수 있습니다.

이때 펌프 전후에 설치하는 밸브는 차단용으로 사용하기 때문에 개폐용인 게이트 밸브나 관경이 큰 경우 버터플라이 밸브를 주로 설치합니다. (유량조절 기능 없음)

계통도 상으로 차단용이기 때문에 개폐용 밸브 종류를 설치하게 되며 상세한 밸브 종류는 설계서에 범례로 표시합니다. 따라서 계통도 도시기호로 밸브 종류를 알 수 있으나 밸브 종류가 여러가지일 경우 정확히 알 수 없습니다.

글로브 밸브는 유량계나 조절밸브등의 바이패스 배관에서 바이패스시키는 곳에 유량조절용으로 설치하며

유량계나 중요밸브 전후에는 펌프계통과 마찬가지로 개폐용인 게이트나 버터플라이 밸브가 사용 됩니다.
