[기타문의] 공조냉동기계산업기사 2021년3월 냉동공학
강*연2025.05.04답변완료

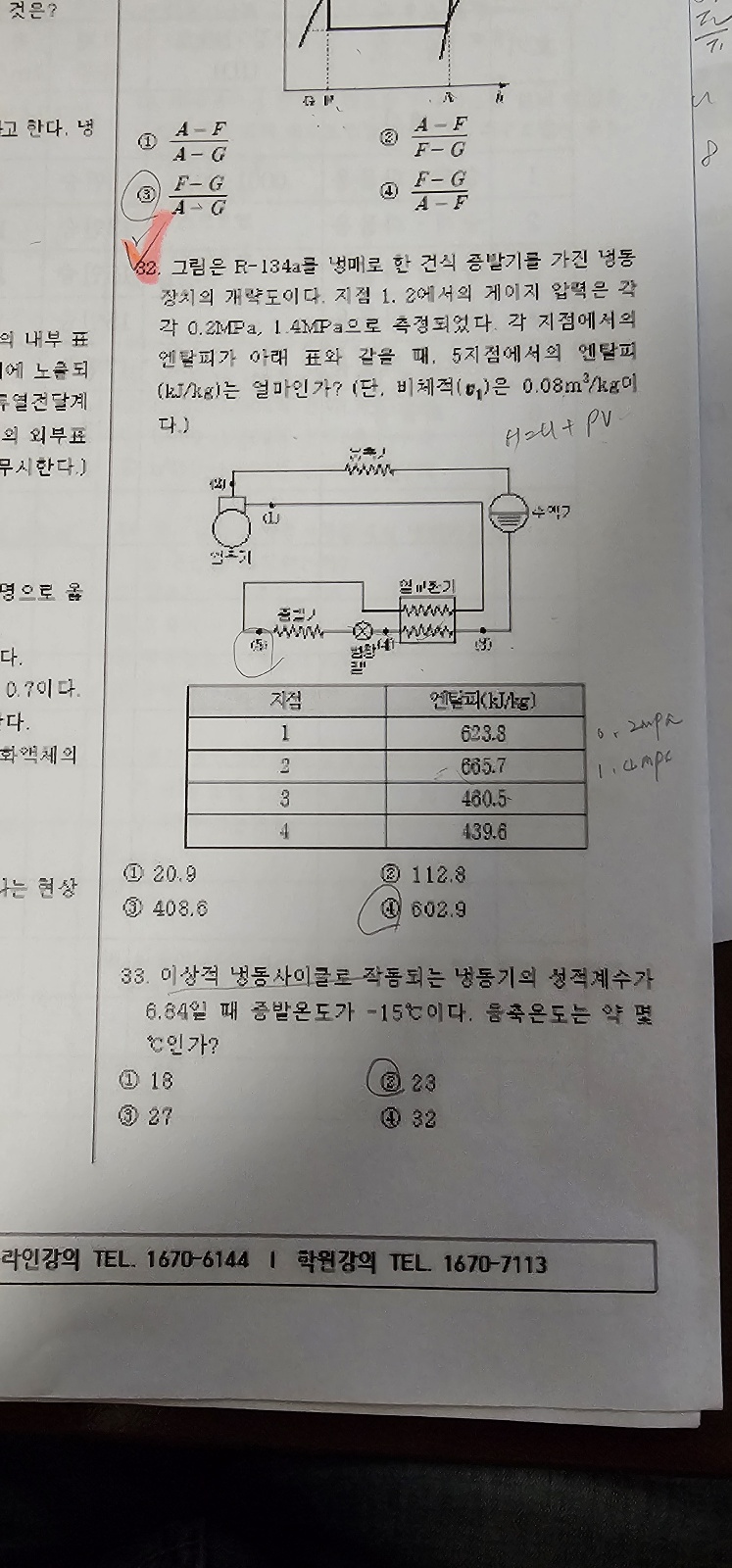

21년 3월 냉동공학 32번 문제

어떻게 풀어야 하나요?

답변강희중2025.05.05 11:35

네, 안녕하세요.

이 문제는 냉동사이클 중 액-가스 열교환기의 엔탈피 구하는 문제이며

수액기에서 나온액이 열교환기에서 과냉된 엔탈피 값 G×(h3-h4)는

증발기를 나온 증기가 압축기로 가기 전 열교환을 통해 얻은 열량 G×(h1-h5)와 같습니다.

여기서, 열교환기를 오고가는 액과 가스량 즉,  냉매순환량 G는 같은 양이므로 소거되어

h3-h4=h1-h5 식이 성립합니다.

따라서 h5=h1-(h3-h4)=623.8-(460.5-439.6)=602.9로 4번이 정답이  됩니다.
