[온라인강의] 464p 3번 질문 입니다~
김*석2025.04.09답변완료
안녕하세요, 비전공자인데 어찌 어찌 하다보니 기능사 따고 기사 필합하여 실기 준비 중인데요... 난방에서 너무 허덕이고 있습니다. 기초가 너무 부족 너무 너무 어렵습니다.

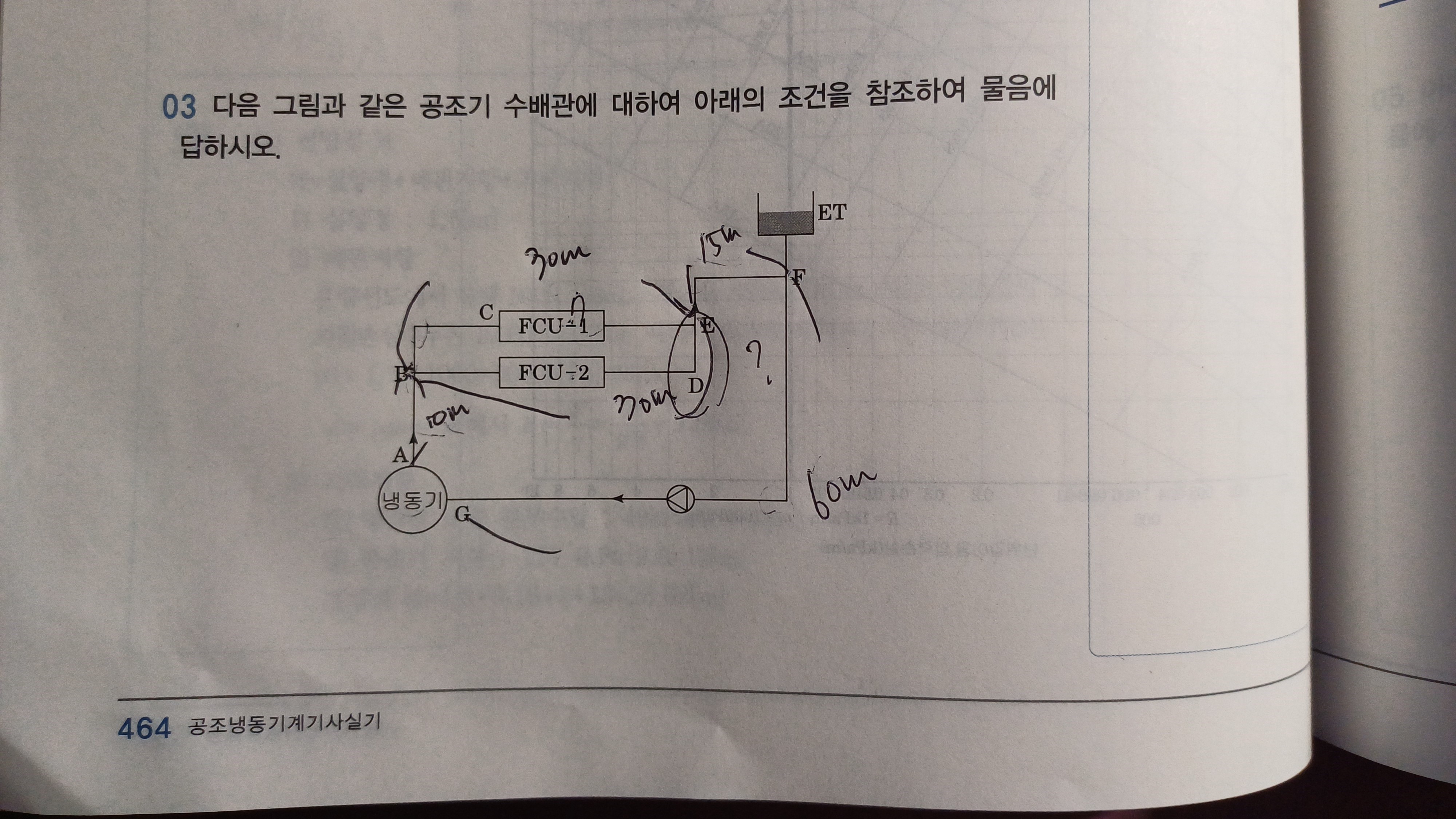

여러가지 질문들이 있지만 하나만 여쭙자면 아래 그림에서 유량을 구하는 문제인데
팬코일유닛1 : 271.43L/min , 팬코일2 :171.43L/min 입니다.
D-E 구간의 총 유량이 왜 171.43 인가요??
팬코일1의 유량은 어디갔나요? ㅠㅠ
답변강희중2025.04.10 01:01
네, 안녕하세요.
비전공이라 학습하시는데 어려움이 많으시겠네요.
궁금한 사항은 언제든 질문 바랍니다.
그리고 학습게시판 글 시간나실 때 읽어 보시면 도움이 될 수 있습니다.
문제 해설
해당 그림에서 냉수의 흐름을 파악하면 쉽게 이해가 갑니다.
냉동기에서 나온 냉수는 FCU1과 FCU2합이고 (A-B)구간
여기서 FCU1(B-C-E)과 FCU2(B-D-E)로 나누어 갑니다.
따라서 FCU1(B-C-E)은 271.43L가
FCU2(B-D-E)에는 171.43L가 흐릅니다.
그리고 E점에서 FCU1과 FCU2의 합한 양이 EFG로 해서 냉동기로 돌아오게 됩니다.
따라서 D-E 구간은 FCU2의 양만 흐릅니다.
